LTC1779

ThinSOTの250mA電流モード降圧DC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.44
特長
  • 高効率:最大94%
  • 出力電流:250mA
  • 広いVIN範囲:2.5V~9.8V
  • 550kHzの固定周波数動作
  • 軽負荷時のバーストモード動作
  • 低損失:100%デューティ・サイクル
  • 0.8Vリファレンスにより低出力電圧が可能
  • ±2.5%のリファレンス精度
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • 低消費電流:135μA
  • シャットダウン・モード時の消費電流:わずか8μA
  • 高さの低い(1mm)ThinSOTパッケージ
製品概要
show more Icon

LTC1779は、6ピンThinSOTパッケージの固定周波数電流モード降圧DC/DCコンバータです。このデバイスは2.5V~9.8Vの入力で動作し、最大250mAの出力電流を供給できます。電流モード制御により、優れたACおよびDCの負荷および入力レギュレーションを提供します。このデバイスは高精度の低電圧ロックアウト機能を搭載し、入力電圧が2V以下になるとシャットダウンします。

LTC1779は±2.5%の出力電圧精度を誇り、消費電流はわずか135μAです。効率を最重視するアプリケーションでは、LTC1779はバーストモード動作に設定され、低出力電流での効率が向上します。

ドロップアウト時に外付けPチャネルMOSFETを連続的にオンにすることにより(100%デューティ・サイクル)、バッテリソースの寿命をさらに延長できます。シャットダウン時の消費電流はわずか8μAです。550kHzという高い固定動作周波数により、小型の外付けインダクタを使用できます。

LTC1779は高さの低い(1mm)ThinSOTパッケージで供給されます。


アプリケーション

  • 1または2セルのリチウムイオン・バッテリ駆動アプリケーション
  • 携帯電話
  • ワイヤレス・モデム
  • 携帯用コンピュータ
  • 3.3V、2.5Vまたは1.8V配電システム
  • スキャナ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.44

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1779ES6#TRMPBF
  • HTML
  • HTML
LTC1779ES6#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

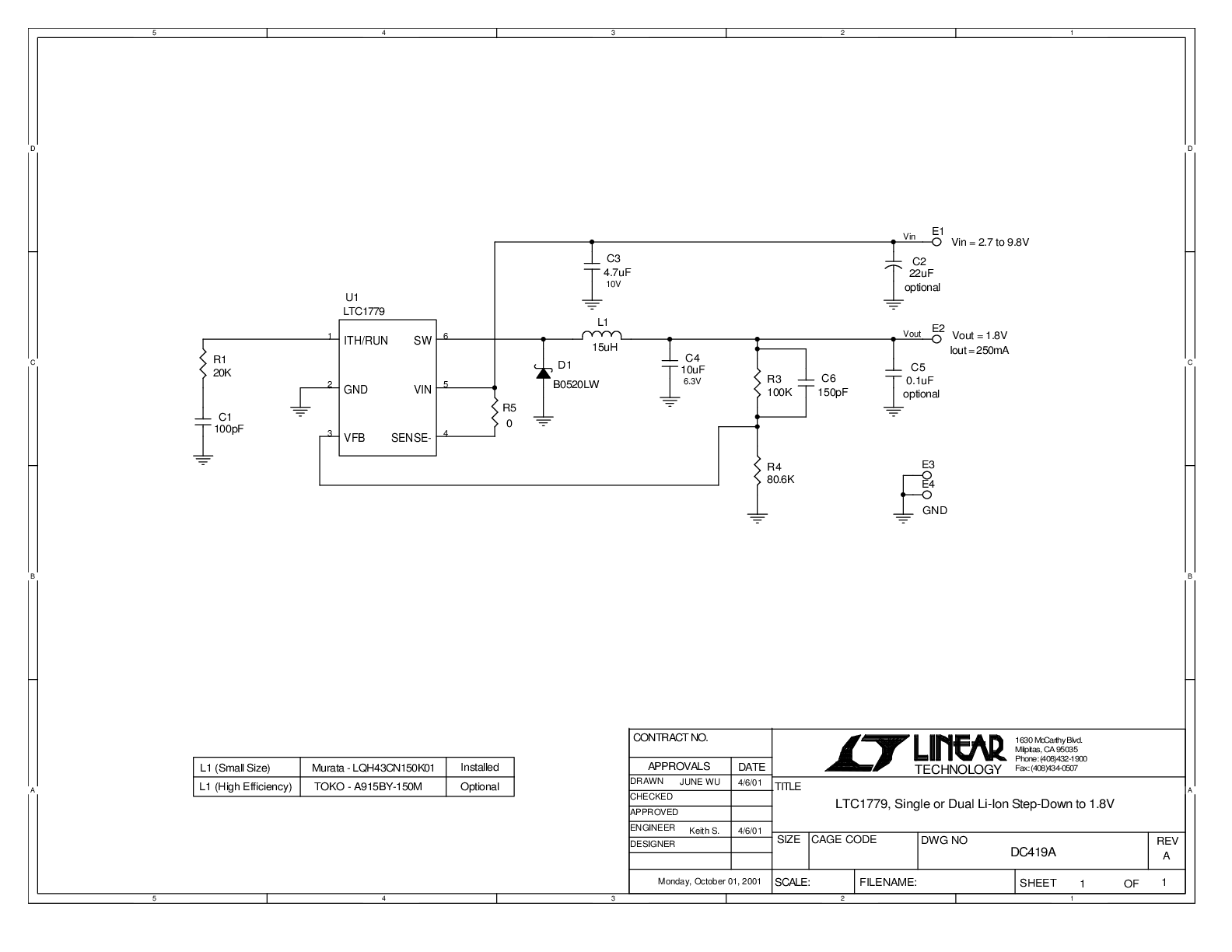

評価用キット
