特長
- 5ビットのデジタルでプログラム可能な1.3V～3.5V固定出力電圧
- 高速過渡応答：デューティ・サイクル0%～100%
- リモート・センシング用のフェーズ・リード補償
- 過温度保護
- パワー・グッドおよび過電圧フォールト用フラグ
- 5V 電源からの19A出力電流能力
- デュアルN チャネルMOSFET同期ドライバ
- 初期出力精度：±1.5%
- 全入力、負荷、温度範囲において優れた出力精度：±2%（標準）
- 高効率：95%以上が可能
- 外付けセンス抵抗なしで電流制限を調整可能
- 20ピンSSOPおよびSWパッケージで供給
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC1753は、高電力、高効率のスイッチング・レギュレータ・コントローラで、5V入力からデジタル的にプログラム可能な1.3V～3.5Vを出力するアプリケーションに最適です。内部5ビットDACは、1.3Vから2.05Vまでを50mV単位で、また2.1Vから3.5Vまでを 100mV単位で出力電圧をプログラムします。高精度内部リファレンス、および内部帰還システムを備えており、出力精度は室温で±1.5%、および全温度、負荷電流、および入力電圧範囲に対して±2%（標準）です。LTC1753は、 2つの外付けNチャネル出力デバイスによる同期スイッチング・アーキテクチャを採用して高効率を達成しており、高電力で高価なPチャネル・デバイスは不要です。加えて、上側NチャネルFETのオン抵抗を流れる出力電流を感知し、低い値の外付けセンス抵抗なしで、可変電流制限を提供します。
LTC1753は300kHzで発振し、必要に応じてより高速の外部クロックに同期させることができます。フィードフォワード補償方式を提供しており、厳しい負荷条件下ではPWM のデューティ・サイクルを強制的に瞬時に0%または100%にして、出力電圧回復時間を短縮することができます。
アプリケーション
- Pentium®II、AMD-K6®-2、SPARC、ALPHA、およびPA-RISCマイクロプロセッサ用電源
- 高電力5Vから1.3V～3.5Vレギュレータ
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1753
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
20.89 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント

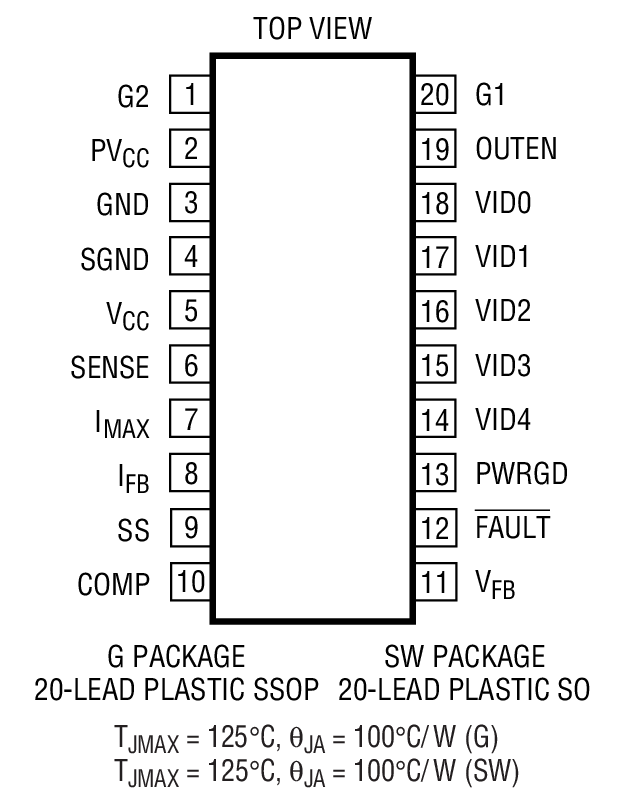

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC1753CG#PBF |
20-Lead SSOP
|
|
|
| LTC1753CG#TRPBF |
20-Lead SSOP
|
|
|
| LTC1753CSW#PBF |
20-Lead SOIC (Wide 0.3 Inch)
|
|
|
| LTC1753CSW#TRPBF |
20-Lead SOIC (Wide 0.3 Inch)
|
|
- LTC1753CG#PBF
- ピン／パッケージ図
-
20-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1753CG#TRPBF
- ピン／パッケージ図
-
20-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1753CSW#PBF
- ピン／パッケージ図
-
20-Lead SOIC (Wide 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1753CSW#TRPBF
- ピン／パッケージ図
-
20-Lead SOIC (Wide 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LTC1753CG#PBF
製造中
LTC1753CG#TRPBF
製造中
8 10, 2022
- 22_0176
Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL
LTC1753CSW#PBF
製造中
LTC1753CSW#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LTC1753CG#PBF
製造中
LTC1753CG#TRPBF
製造中
8 10, 2022
- 22_0176
Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL
LTC1753CSW#PBF
製造中
LTC1753CSW#TRPBF
製造中
