製品概要
機能と利点
- 5V出力電流： 100mA （VIN≧3.0V）
- 3.3V出力電流： 80mA （VIN≧2.5V）
- 超低消費電流：20μA
- 安定化出力電圧：3.3V±4%、5Ｖ±4％、ADJ
- インダクタ不要
- 短絡および熱保護機能
- VIN範囲：2V～5.5V
- スイッチング周波数：800kHz
- 超低シャットダウン電流：< 2μA
- シャットダウン時にVINから負荷を切断
- パワーグッド/低電圧出力
- 調整可能なソフトスタート時間
- 8ピンMSOPパッケージ
製品概要
LTC1751ファミリは、最大100mAで安定化出力電圧を生成するマイクロパワー・チャージ・ポンプDC/DCコンバータです。入力電圧範囲は2V～5.5Vです。動作時の消費電流が非常に低く（無負荷時、標準20μA）、外付け部品数も少ない（VINとVOUTに1個のフライング・コンデンサと 2個の小型バイパス・コンデンサ）ので、小型のバッテリ駆動アプリケーションに最適です。
LTC1751ファミリはバースト・モード™スイッチト・キャパシタ電圧ダブラとして動作し、超低消費電流を達成します。また、サーマル・シャットダウン機能を備え、VOUTからGNDに連続的に短絡しても損傷を受けることはありません。出力電圧が最終電圧に達したり、出力が低電圧フォールト状態なると、LTC1751-3.3とLTC1751-5のPGOODピンがこれを通知します。調整可能なLTC1751のFBピンを使用して、所要の出力電圧または出力電流を設定することができます。また、オプションのソフトスタート・コンデンサをSSピンに使用することで、起動時に過度の突入電流を防止することができます。
LTC1751ファミリは8ピンMSOPパッケージで供給されます。
アプリケーション
- リチウムイオン・バッテリ・バックアップ電源
- ローカル3Vおよび5V変換
- スマートカード・リーダ
- PCMCIAローカル5V電源
- 白色LEDバックライト
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (3)
参考資料
-
R402 Reliability Data3/27/2018
-

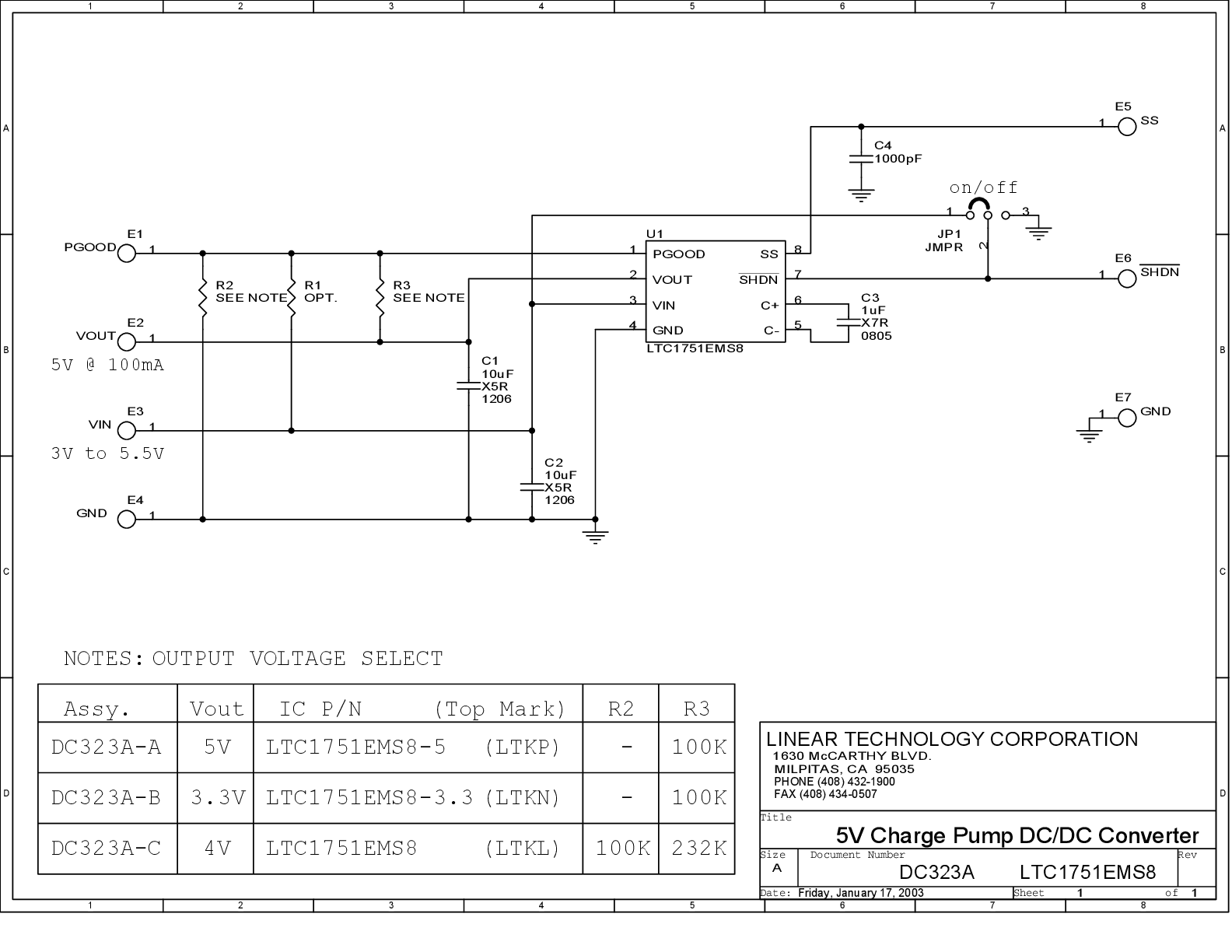

DC323A - Demo Manual9/24/2009
-
「LIGHT Battery」のコンセプトとワイヤレス・バッテリ管理システム1/21/2020
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1751
LTC1751-3.3
LTC1751-5
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1751EMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1751EMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1751EMS8-3.3#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1751EMS8-3.3#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1751EMS8-5#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1751EMS8-5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| ウェハ・ファブリケーション・データ | R402 Reliability Data |
