製品概要
機能と利点
- 2つの0.4Ω/300mANチャネル・スイッチ

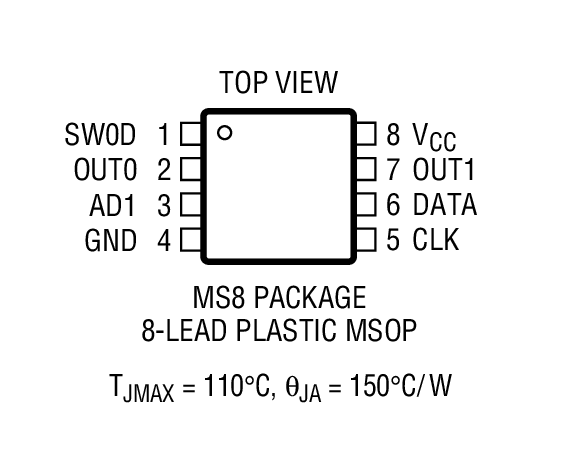

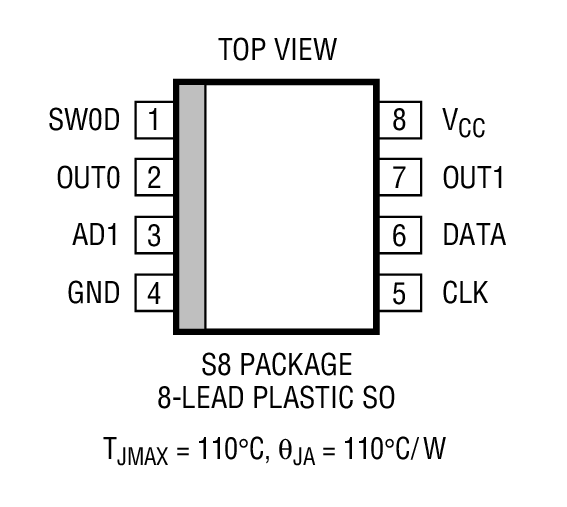

- MS8およびSO-8パッケージ
- SMBusおよびI2Cに適合
- DATAおよびCLKのVILは0.6V、VIHは1.4V
- 低スタンバイ電流：14μA
- SW0への別々のドレイン接続
- 1つの3状態アドレス・ピンで3つのアドレス
- 最大6つのスイッチの独立制御
- 内蔵パワーオン・リセット・タイマ
- 内蔵低電圧ロックアウト
製品概要
LTC1710SMBusデュアル・スイッチは、 2線式SMBusインタフェースによって制御される2つの0.4Ω/300mAスイッチを内蔵しています。スタンバイ電流は14μA（3.3V）で、 LTC1710 はSMBusで規定された0.6V VILおよび1.4V VIH入力スレッショルドを維持したまま、 2.7V～5.5Vの入力電圧範囲にわたって動作します。

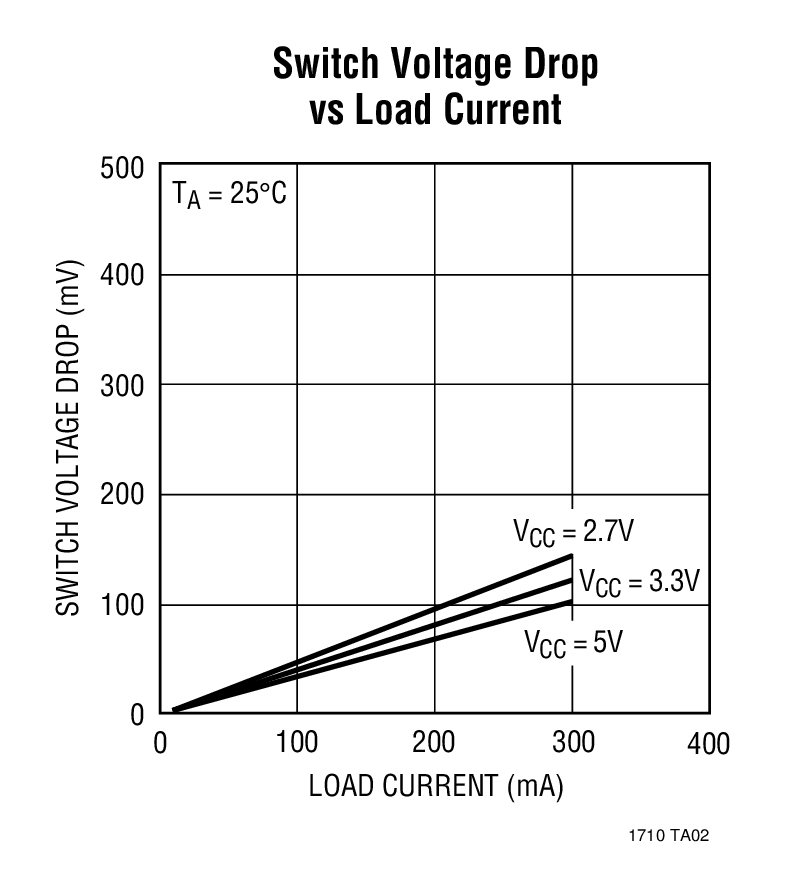

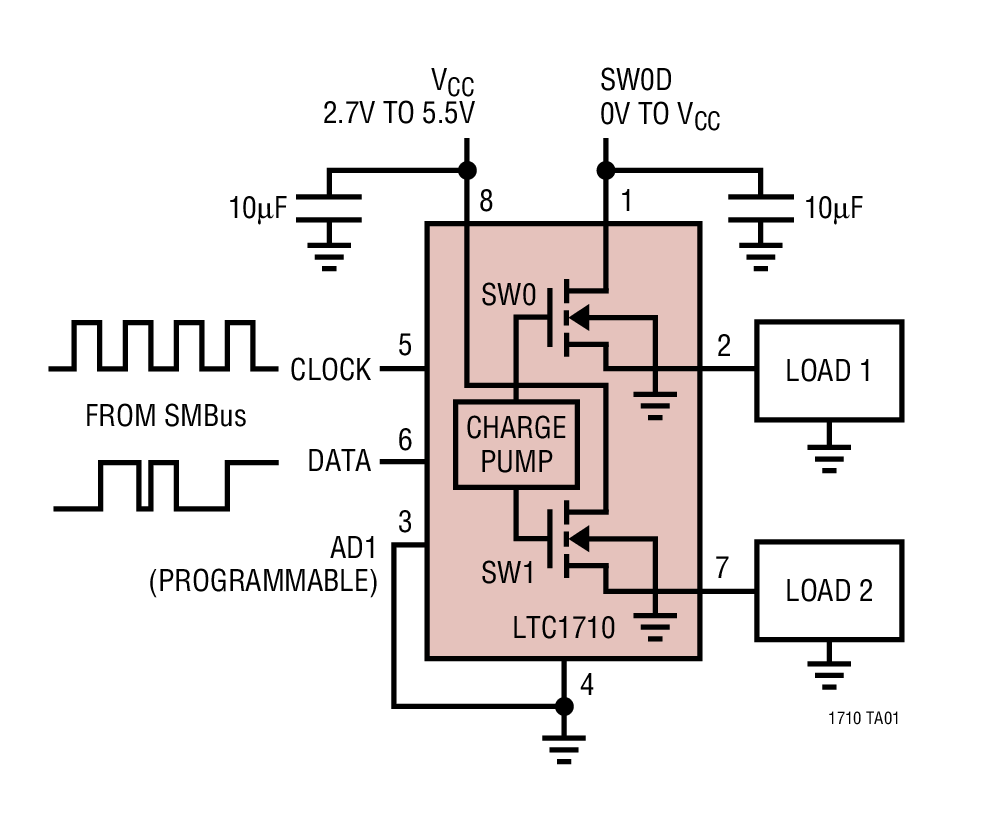

2線式インタフェース（CLKおよびDATA）を使って、LTC1710はSMBusのSend Byteプロトコルにしたがって、 2つの0.4Ω内部Nチャネル電源スイッチを独立に制御します。これらのスイッチは内蔵チャージ・ポンプによって完全に導通します。
LTC1710は、同じバス上にある計6個のスイッチに対して3つの異なるアドレスを可能にする 1つの3状態プログラム可能なアドレス・ピンをもっています。別の電源を使うSMBus周辺機器を制御するのに使用することができるように、 LTC1710はユーザが制御する別のドレイン電源（SW0D）をSwitch 0へ接続することもできます。
アプリケーション
- ハンドヘルド・コンピュータの電源管理
- コンピュータ周辺機器の制御
- ラップトップ・コンピュータのパワー・プレーンの切替え
- ポータブル機器の電源制御
- 産業用制御システム
- ACPI SMBus インタフェース
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R380 Reliability Data3/22/2018
-
LTC1710: Two 0.4Ω Switches with SMBus Control Fit into Tiny MSOP-8 Package5/1/1998 LT Journal
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1710CMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1710CMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1710CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1710CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1710IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1710IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R380 Reliability Data |
