製品概要
機能と利点
- 低出力ノイズ:60μVRMS(100kHz BW)
- 可変または固定昇圧出力
- 可変出力電圧範囲:2.5V~5.5V
- 固定出力電圧:3.3V、5V
- 広い入力電圧範囲:1.8V~4.4V
- 小容量セラミック・コンデンサを使用
- インダクタ不要
- 最大出力電流:50mA
- 550kHzスイッチング周波数
- 低動作電流:150μA
- 低シャットダウン電流:1μA
- 内部サーマル・シャットダウンおよび電流制限機能
- 8ピンMSOPおよびSOパッケージで供給
製品概要
LTC1682/LTC1682-3.3/LTC1682-5は、低ノイズ、低損失(LDO)リニア・レギュレータを内蔵したダブラー・チャージ・ポンプです。これらのデバイスは、ワイヤレス・アプリケーションの高周波VCOなど、ノイズに敏感なデバイスに電源を供給するための低ノイズ昇圧電源電圧を提供します。
内部ダブラー・チャージ・ポンプは、1.8Vから4.4Vの入力を昇圧出力に変換し、内部LDOレギュレータは昇圧された電圧を低ノイズ安定化出力に変換します。可変バージョンを使用すれば、ユーザはFBに接続する外部抵抗によってVOUTを設定できます。このレギュレータは最大50mAの出力電流を供給可能です。シャットダウン時には、電源電流を5μA以下に低減し、レギュレータをディスエーブルしてVINから負荷を切り離し、100Ωスイッチを通してVOUTをグランドに放電します。
LTC1682のLDOレギュレータは、出力に2μFを接続するだけで安定して動作します。小型のセラミック・コンデンサを使用して、 PCボードの面積を低減することができます。
LTC1682/LTC1682-3.3/LTC1682-5は、短絡および過温度保護されています。これらのデバイスは、 8ピンMSOPおよびSOパッケージで供給されます。
アプリケーション
- 携帯電話のVCO電源
- 双方向ページャ
- ワイヤレスPCMCIAカード
- 携帯用医療装置
- 低消費電力データ収集
- リモート・トランスミッタ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

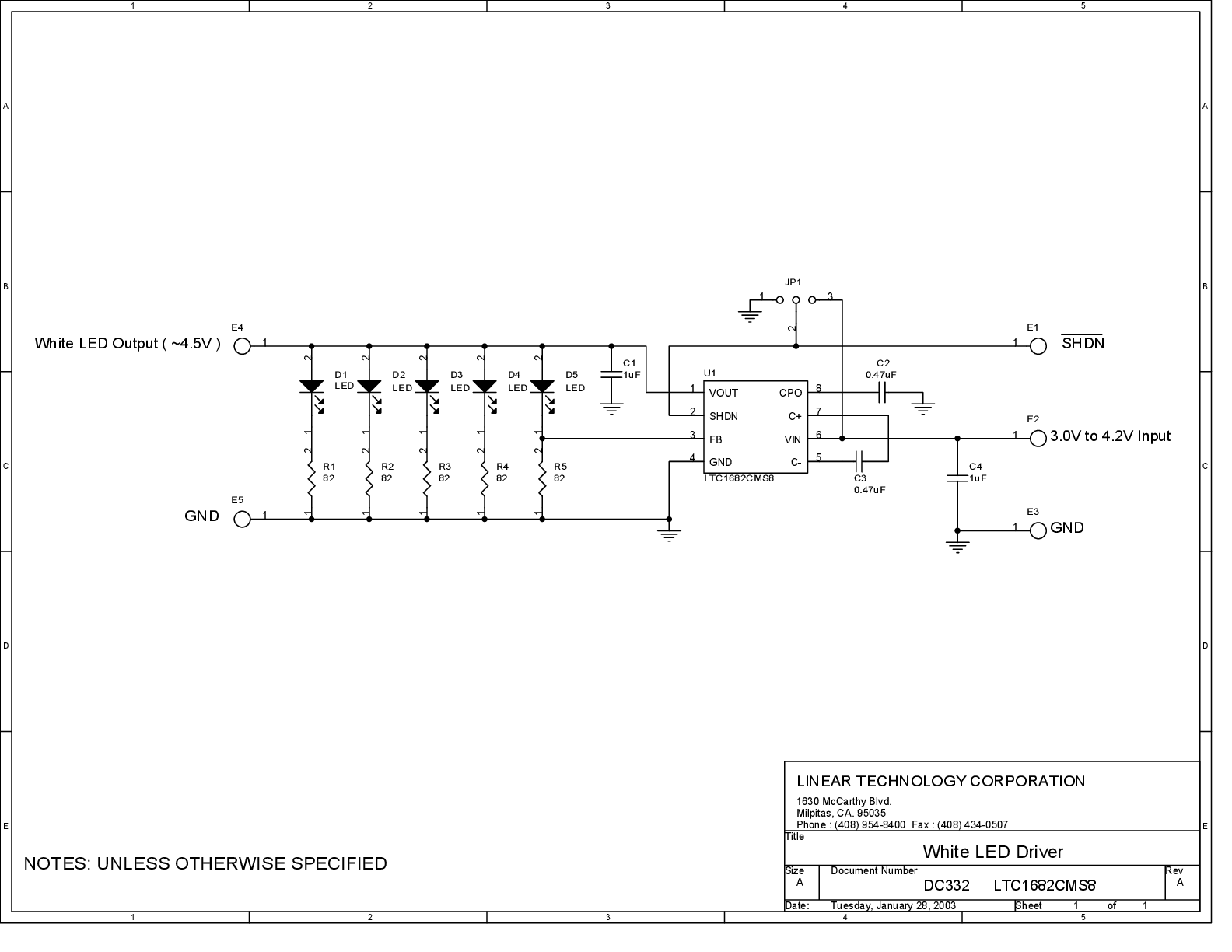

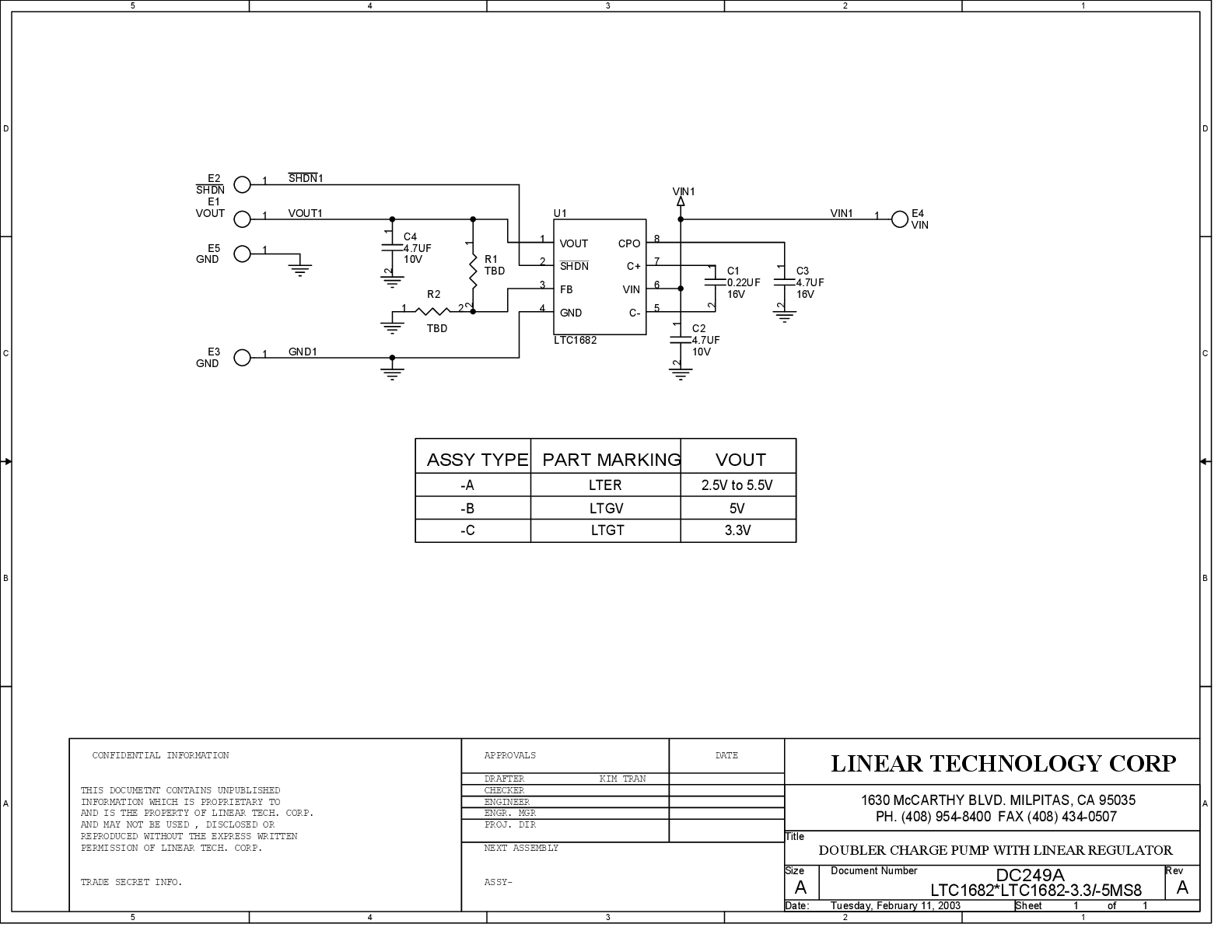

評価キット (4)
