LTC1664

製造中

マイクロパワー・クワッド 10ビットDAC

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 小型：SO-8のボード・スペースに4 個のDAC
  • マイクロパワー：バッテリ寿命を延長するDACあたり59μAおよび1μAのスリープ・モード消費電流
  • 2.7V ～5.5Vの広い電源範囲で動作
  • 1000pFをドライブ可能なレール・トゥ・レール電圧出力
  • レシオメトリック0V～VCC出力ではリファレンス範囲は電源を含む
  • リファレンス入力は全コードに対してインピーダンスが一定で、外部リファレン ス・バッファが不要
  • 個別にアドレス可能なDAC
  • 微分非直線性：±0.75LSB最大
  • ピン・コンパチブルのオクタル・バージョン（LTC1660）有り

LTC1664は、4 個の高精度、シリアル・アドレス可能な10ビット・デジタル－アナログ・コンバータ（DAC）を1 個の小型16ピン細型SSOPパッケージに集積しています。各バッファ付きDACは59μAの電源電流しか消費せず、しかも5mAを超えるDC出力電流を供給し、最大1000pFの容量性負荷を確実にドライブ可能です。スリープ・モードでは、全電源電流はさらに1μAまで減少します。

独自の固有単調性電圧補間アーキテクチャは、きわめて小さな外部フォーム・ファクタを許容し、優れたリニアリティを提供します。

LTC1664は、超低電源電流、省電力スリープ・モード、および非常にサイズがコンパクトなのでバッテリ駆動アプリケーションに最適で、使いやすさ、高性能、広い電源電圧範囲などの特徴を備えているので、汎用コンバータとして優れた製品です。


アプリケーション

  • モバイル通信
  • リモート工業用装置
  • 製造のための自動較正
  • 携帯用バッテリ駆動機器
  • トリム/調整アプリケーション

LTC1664
マイクロパワー・クワッド 10ビットDAC

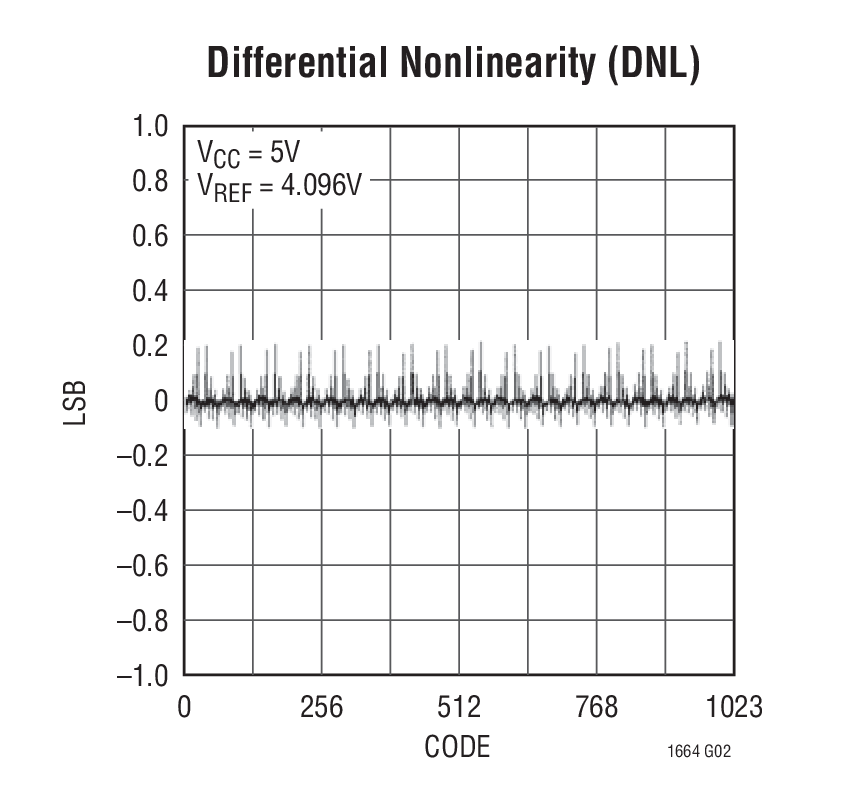

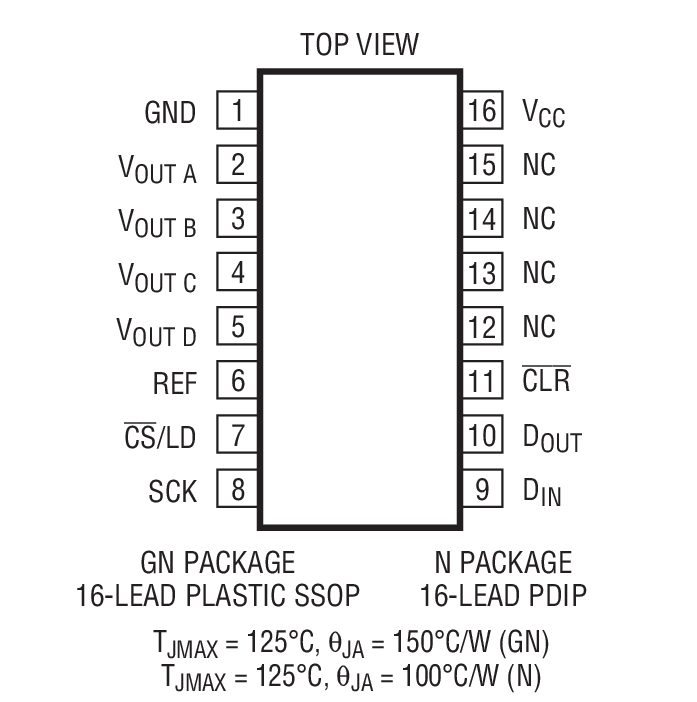

Differential Nonlinearity (DNL) Product Package 1
