製品概要
機能と利点
- 必要な入力容量と電源によるノイズを低減
- 真のリモート・センス差動アンプ
- ±1%の0.6V電圧リファレンス精度
- 1～12フェーズで動作するPolyphaseコントローラ
- 電流モード制御により、電流分担を保証
- フェーズ・ロック可能な固定周波数：150kHz～300kHz
- 1.8MHzの実効スイッチング周波数
- OPTI-LOOP®補償により、COUTを低減
- パワーグッド出力電圧モニタ
- 広いVIN範囲：4V～36V動作
- 低損失動作：99%デューティ・サイクル
- 調整可能なソフト・スタート電流ランプ
- 電流フォールドバックとシャットダウン・タイマを内蔵
- 過電圧ソフトラッチにより、厄介なトリップを排除
- マイクロパワー・シャットダウン

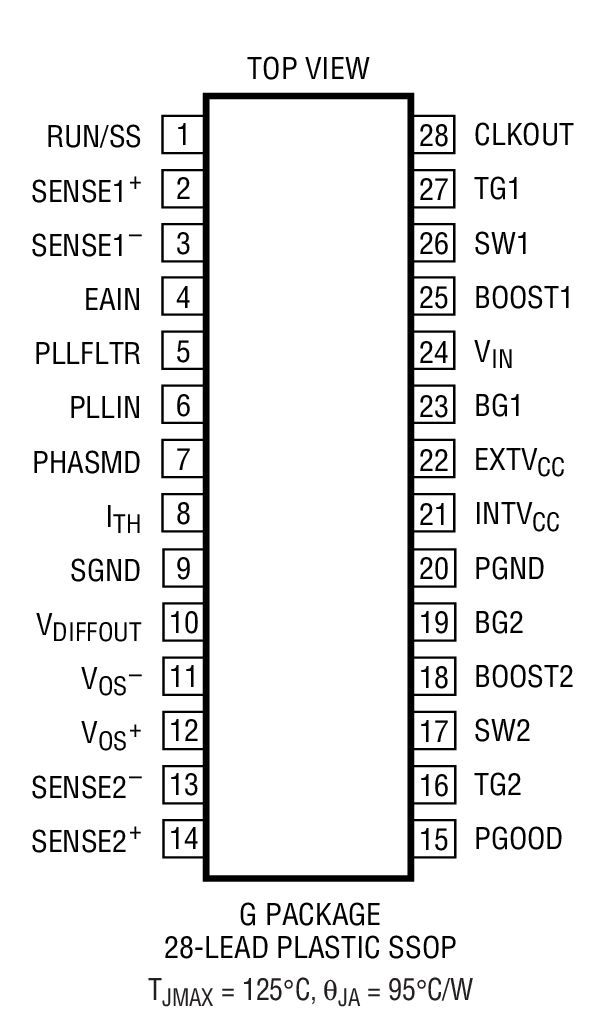

- 28ピンSSOPパッケージで供給
製品概要

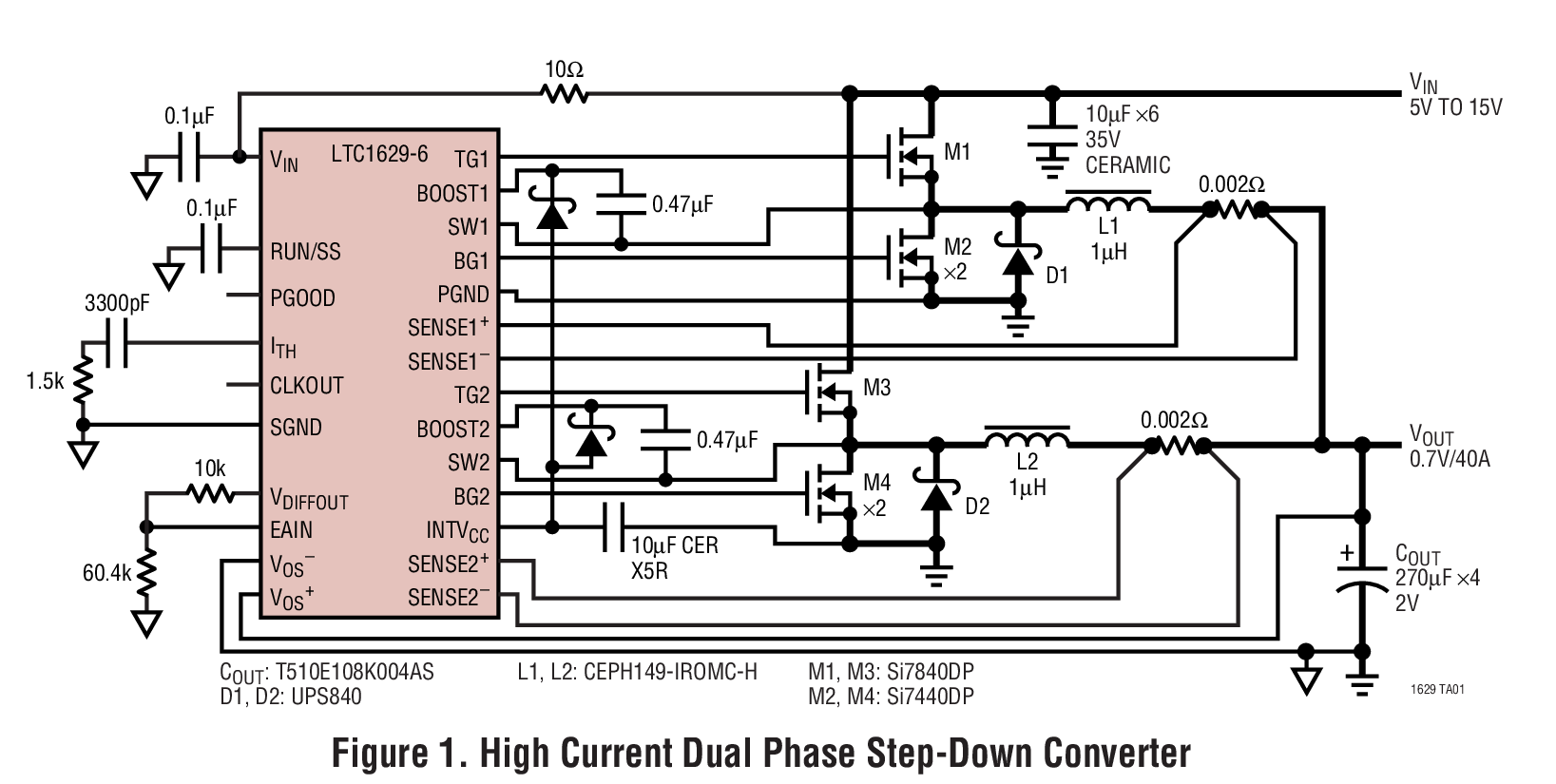

LTC1629-6はフェーズロック可能な固定周波数アーキテクチャで外付けのNチャネル・パワーMOSFET段をドライブする、0.6Vリファレンス装備のPolyphase™同期整流式降圧電流モード・スイッチング・レギュレータ・コントローラです。このPolyphaseコントローラは最大300kHzの周波数で2つの出力段を位相をずらしてドライブすることによって、入力コンデンサと出力コンデンサのRMSリップル電流を最小限に抑えます。出力クロック信号により、15A～200Aの出力電流が必要なシステムに対応して、最大12の均等位相をもつコントローラへの拡張が可能です。マルチ・フェーズ技法により、基本周波数と使用チャネル数を実効的に乗算し、過渡応答を改善すると同時に、効率に対して最適化された周波数で各チャネルを動作させることができます。また、熱設計も簡略化します。
内部差動アンプが、安定化電源の正と負の出力端子に対して高電流アプリケーションで必要な真のリモート・センスを行います。
RUN/SSピンは、ソフトスタートとオプションの時限短絡シャットダウンを提供します。過電流ラッチオフがディスエーブル時に短絡が発生した場合は、電流フォールドバックによってMOSFETの消費電力を制限します。OPTI-LOOP補償により、広範な出力容量と ESR値に対して過渡応答の最適化を図ることができます。LTC1629-6は出力電圧が許容値の±10%以内であることを知らせるパワーグッド出力ピンを装備しています。
アプリケーション
- デスクトップ・コンピュータ
- インターネット・サーバ
- 大型メモリ・アレイ
- DC配電システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

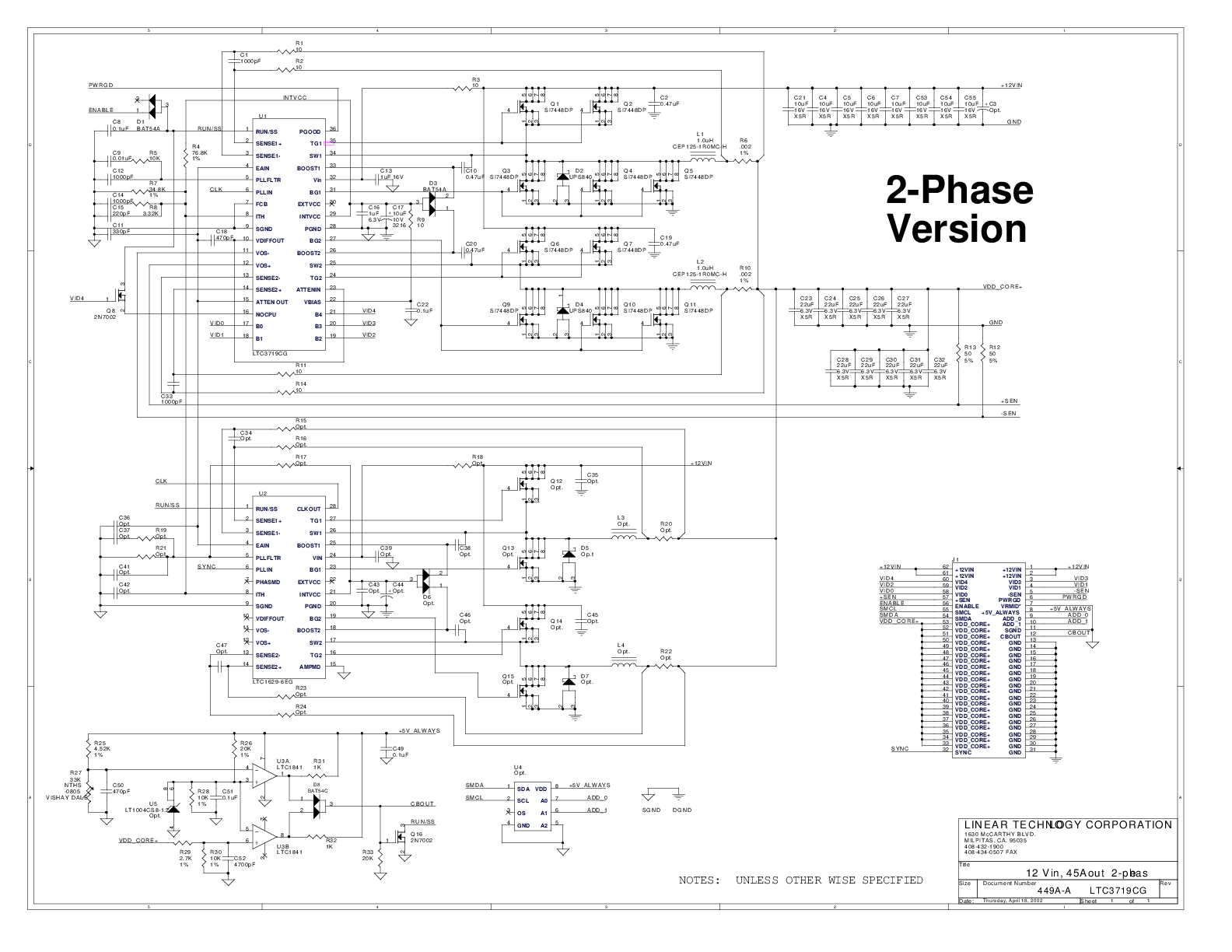

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1629
LTC1629-6
LTC1629-PG
