LTC1569-6

製造中

リニアフェーズ、高DC精度、低消費、10次ローパス・フィルタ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 1本の抵抗でカットオフ周波数を設定
  • Root Raisedコサイン応答
  • 3V単一電源で消費電流が3mA
  • 3V単一電源で64kHzまでのカットオフ
  • 10次オーダー、SO-8 リニアフェーズ・フィルタ
  • 高DC精度、最大オフセット電圧：5mV
  • 低消費モード
  • 差動またはシングルエンド入力
  • CMRR（DC）：80dB
  • S/N、VS=5V：82dB
  • 3V～±5V電源で動作

LTC1569-6は10次のローパス・フィルタでリニアフェースと root raisedコサイン振幅応答を特長としています。通過帯域のリニアフェーズと組み合わされたLTC1569-6の高い選択性は、データ通信とデータ収集システムの両方に最適です。さらにroot raisedコサイン応答はPAMデータ通信の最適なパルス整形を提供します。フィルタの減衰は1.5・fCUTOFFで50dB、2・fCUTOFFで60dBです。また6・fCUTOFFで80dBを超えます。 DC精度に敏感なアプリケーションでは5mV最大のDCオフセットは有益です。

サンプル・データ・フィルタLTC1569-6は外部クロックを必要とせず、カットオフ周波数を1本の外付け抵抗で標準精度3.5%以上に設定できます。外部抵抗は、フィルタ・ネットワークに与えられる前に、1、4、16のいずれかに分割される周波数の内部発振器をプログラムします。ピン5は分割器設定を決定します。3つのカットオフ周波数まで、各外部抵抗値に対し得られます。様々な抵抗値と分割器設定を使用して、カットオフ周波数を6オクターブに渡ってプログラムできます。またカットオフ周波数は外部クロックによって設定することもでき、クロックとカットオフ周波数の比は 64：1です。フィルタのカットオフ周波数と内部サンプリング・レートの比は128：1です。

LTC1569-6は単一3Vで64kHzのカットオフ周波数で完全に試験されています。

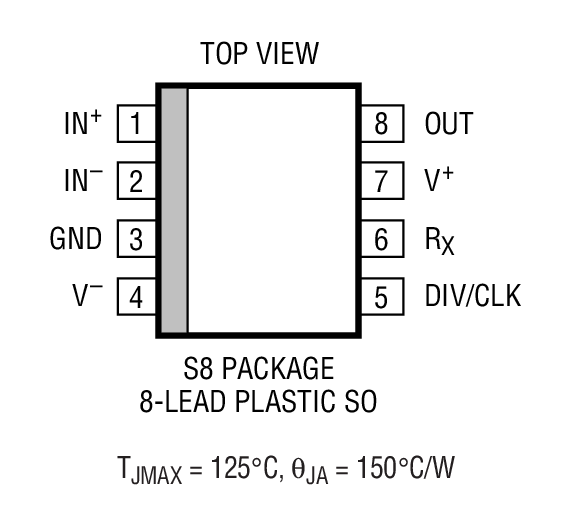

LTC1569-6は省電力モードをもっており、SO-8表面実装パッケージで供給されます。


アプリケーション

  • 3V動作のデータ通信フィルタ
  • I/Q信号調整のためのリニアフェーズおよびフェーズ整合フィルタ
  • ピンで設定可能なカットオフ周波数ローパス・フィルタ
LTC1569-6
リニアフェーズ、高DC精度、低消費、10次ローパス・フィルタ

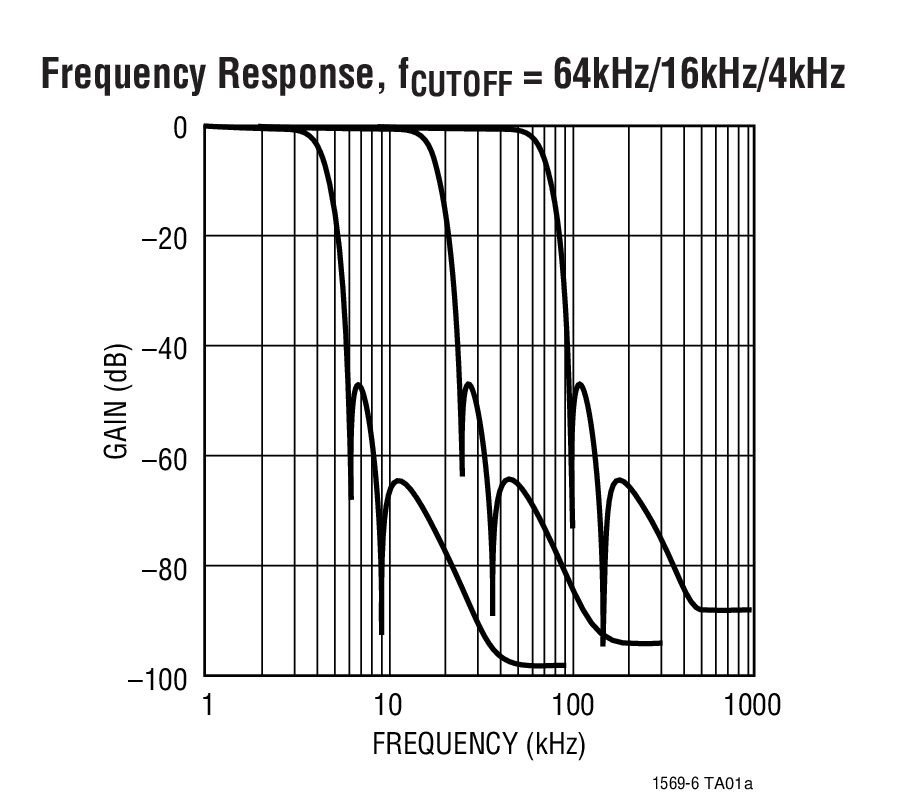

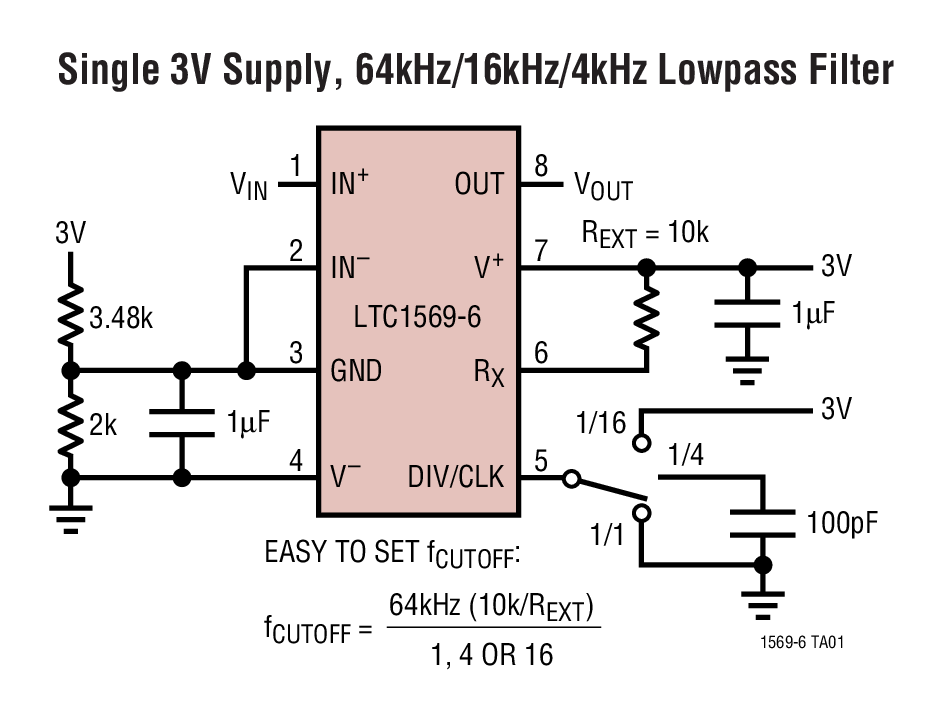

Single 3V Supply, 64kHz/16kHz/4kHz Lowpass Filter Frequency Response, fCUTOFF = 64kHz/16kHz/4kHz Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
発振器 2
LTC6900
製造中 1kHz～20MHzの周波数を抵抗で設定可能な低消費電力SOT-23発振器
LTC6930
製造中 32.768kHz～8.192MHzの高精度マイクロパワー発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC626A-A

LTC1569CS8-6 | DC Accurate, Tunable, Low Pass Filter

今すぐ購入 詳細を表示

製品詳細

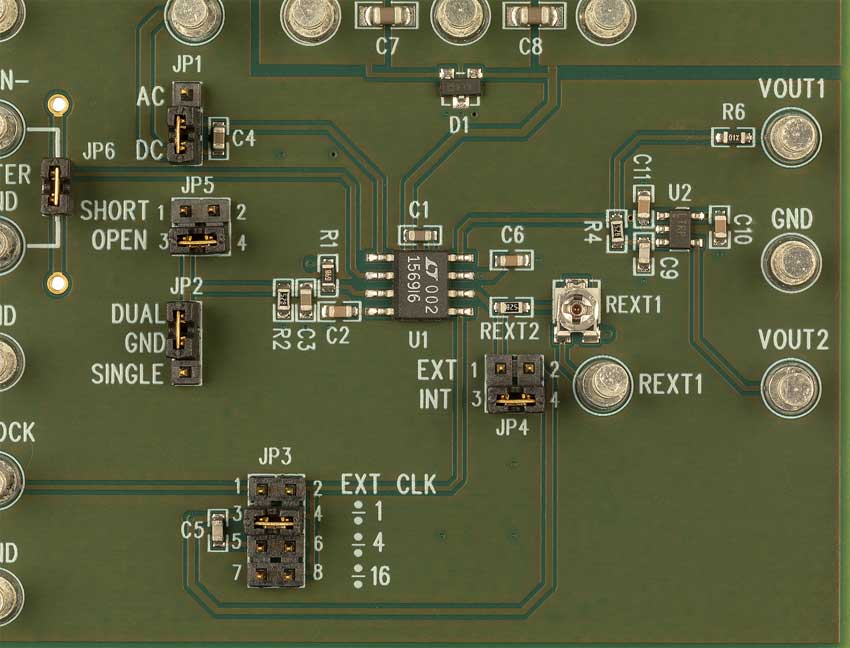

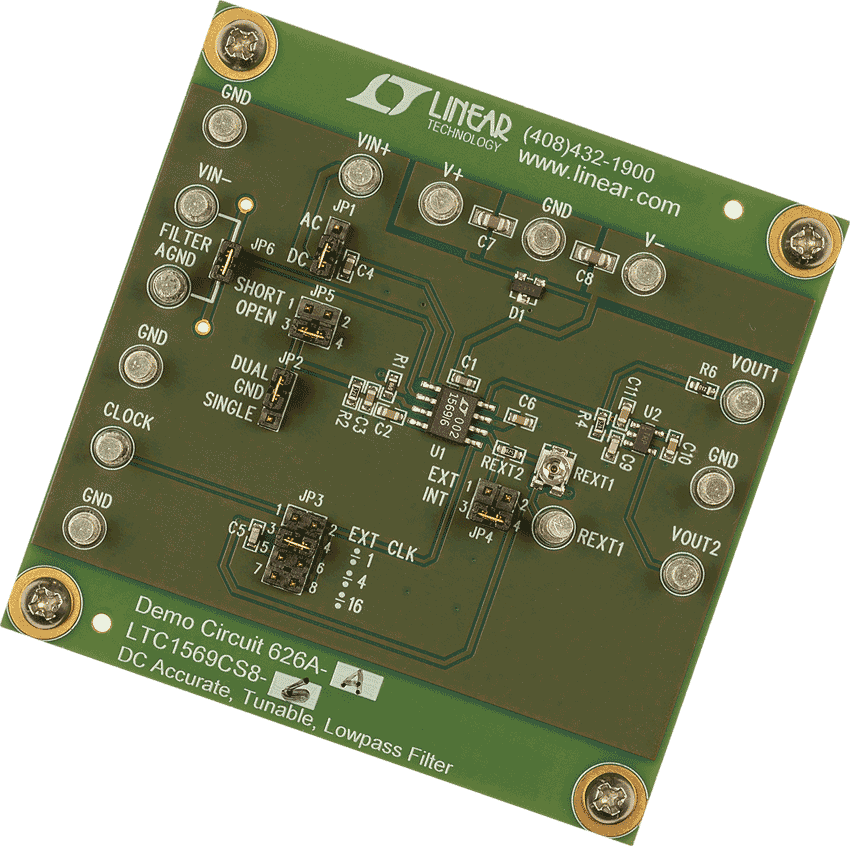

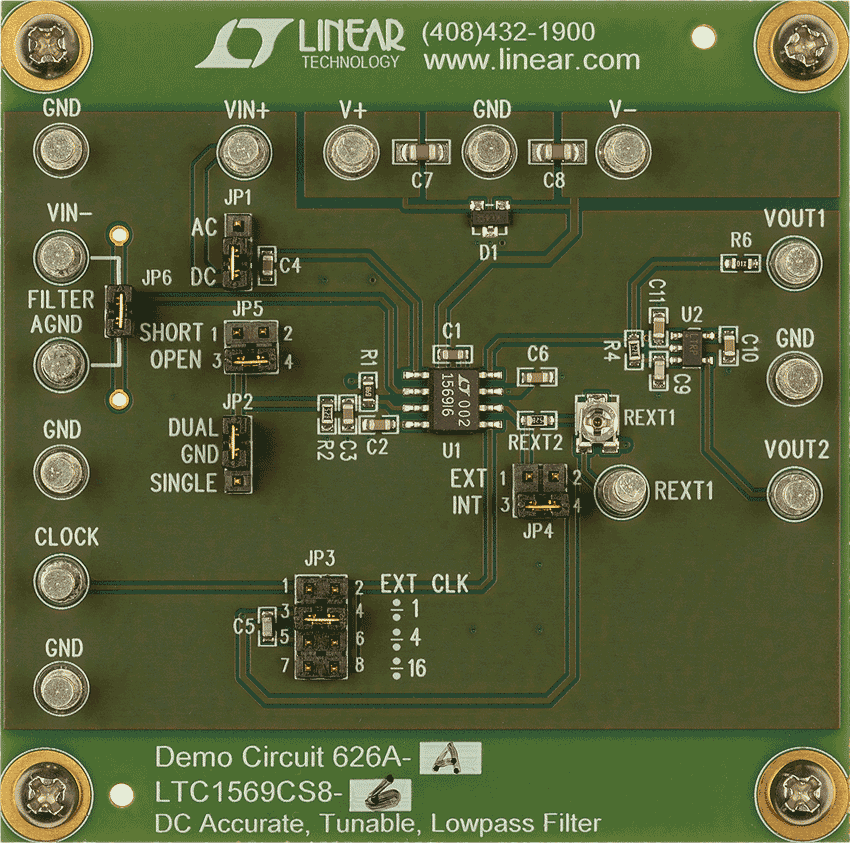

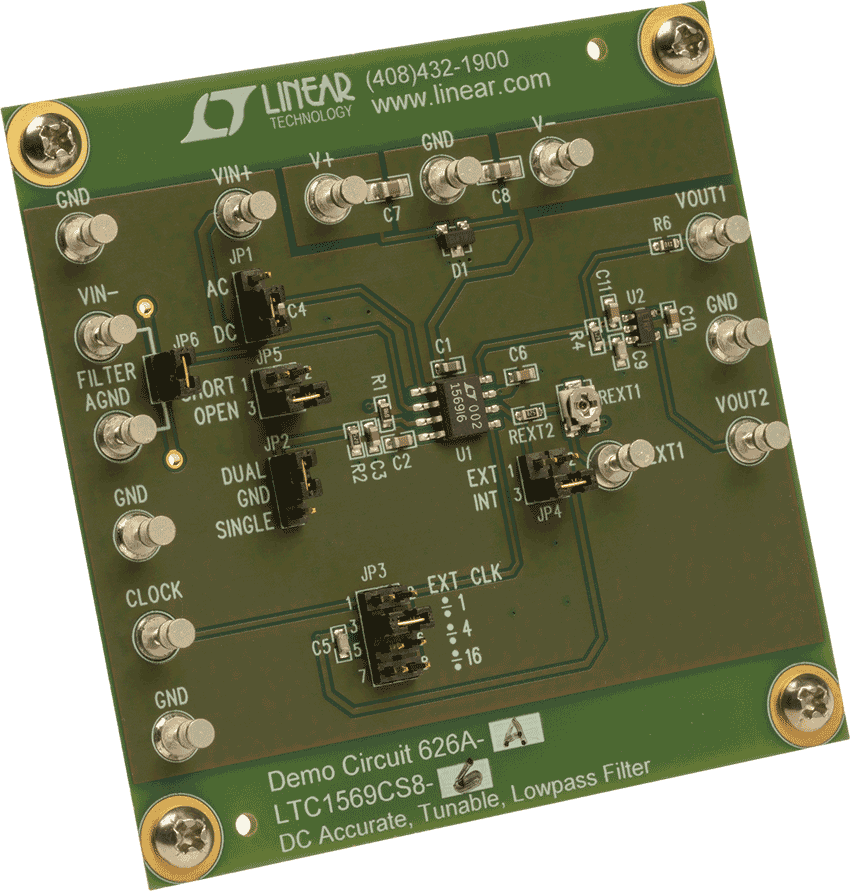

DC626A-A: Demo Board for the LTC1569-6 Linear Phase, DC Accurate, Low Power, 10th Order Low Pass Filter.
