特長
- SO-8パッケージの5次、1MHzエリプティック･フィルタ
- ピンで選択可能な1MHz/500kHzカットオフ周波数
- SNR：75dB
- THD -63dBでのSNＲ：69dB
- 通過帯域リップル（fCUTOFF = 1MHz): ±0.3dB
- 60dBより良好なストップバンド減衰
- 外付け部品不要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC1560-1は5次コンティニュアス･タイム･ローパス･フィルタです。LTC1560-1のエリプティック伝達関数は、アンチエイリアシング･アプリケーションでの選択度と過渡応答のバランスに配慮して慎重に選択されました。フィルタ･カットオフ周波数fCUTOFFは、ピンによって500kHz（ピン5をV+）または1MHz（ピン5をV-）を選択可能です。1MHzに設定した場合、通過帯域リップルは標準で0.55 fCUTOFFまで±0.2dB、0.9fCUTOFFまで ±0.3dBです。遷移帯域利得は、1.4fCUTOFFで -24dB、2fCUTOFFで－51dBです。ストップバンド減衰は2.43fCUTOFF以上では63dBで、ボード･レイアウトが適切であれば、10MHzまでは最低60dBにとどまります。LTC1560-1を fCUTOFF = 500kHzに設定すると、カットオフ周波数付近で通過帯域が平坦になることを除いて、フィルタ応答は1MHzの場合とほぼ同じになります。すなわち、fCUTOFF での利得は -1.3dBです。
他の高周波フィルタとは異なり、LTC1560-1はノイズと歪みが低くなるように設計されています。1VRMS 入力信号では、SNRは69dB、THDは -63dBです。2.1VRMSの入力信号で、75dBの最大SNRが得られます。この結果、THDは -46dBになります。
LTC1560-1は±5V電源で動作し、省電力モードを備え、SO-8表面実装パッケージで供給されます。

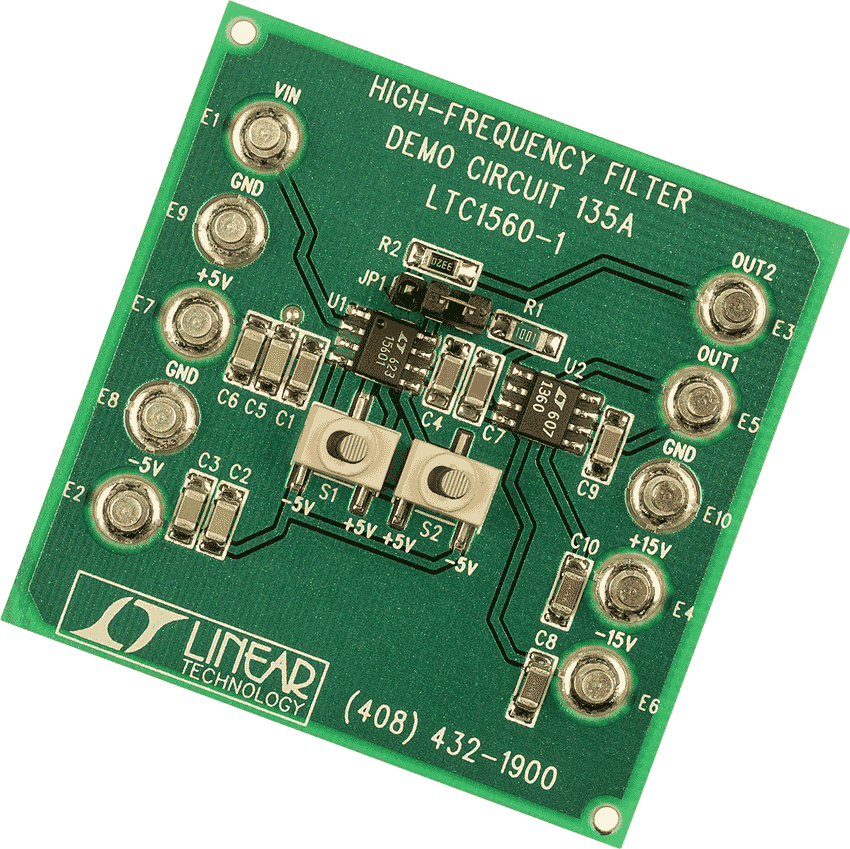

450kHz～1.5MHzのカットオフ周波数も得られます。LT1560-1にはデモ･ボードDC135Aが用意されています。詳細については、弊社にお問い合わせください。
