LTC1536

製造中

PCIアプリケーション用高精度トリプル電源モニタ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 5V、3.3V、可変入力を同時にモニタ
  • 保証スレッショルド精度：±0.75%
  • 低消費電流：100μA
  • 内部リセット遅延時間：200ms
  • マニュアル･プッシュボタン･リセット入力
  • アクティブ“L”およびアクティブ“H”リセット出力
  • アクティブ“L”「ソフト」リセット出力
  • 電源グリッチ余裕度
  • VCC3 ≧ 1Vまたは VCC5 ≧ 1VでResetを保証
  • PCI tFAIL タイミング仕様Rev2.1に適合

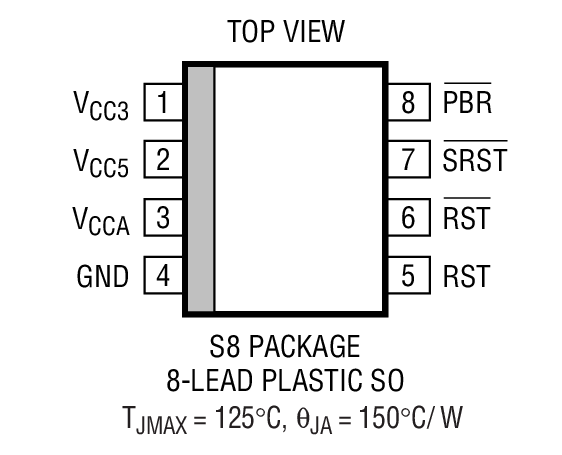

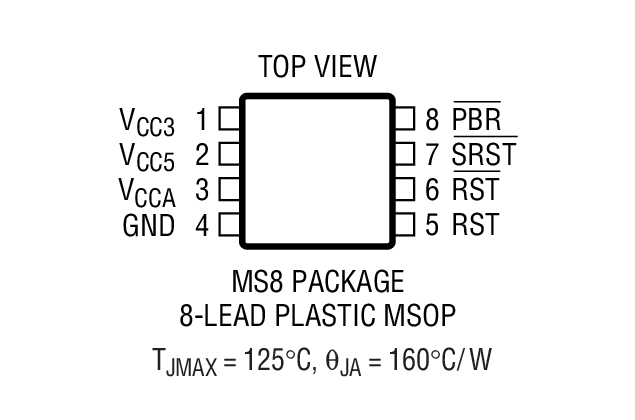

  • 8ピンSOおよびMSOPパッケージ

LTC1536は、低消費電力、小型サイズ、高速、高精度の電源監視が必要な、複数の電源電圧を使用するPCIローカル･バス･アプリケーション用に設計されています。

スペックより500mV以上低い3.3Vおよび5V電源の場合、または5V電源が3.3V電源より低くなる状態に対応し、 LTC1536はPCI tFAILタイミング仕様に適合する非常に高速な応答時間を達成しています。厳密な0.75%スレッショルド精度とグリッチ余裕度により、偽トリガなしで信頼性の高いリセット動作を保証します。

RST出力はVCC5またはVCC3が1Vに低下しても、正しい状態になることが保証されています。標準消費電流が100μAと低いため、LTC1536は電力消費に敏感なシステムに最適です。

マニュアル･プッシュボタン･リセット入力により、非常に幅が狭い「ソフト」リセット･パルス（標準100μs）またはパワーオン･リセットと同等の200msリセット･パルスを生成します。SRST出力とRST出力はオープン･ドレインであり、他のリセット･ソースとOR接続できます。


アプリケーション

  • PCIベース･システム
  • デスクトップ･コンピュータ
  • ノートブック･コンピュータ
  • インテリジェント計測器
  • 携帯用バッテリ駆動機器
  • ネットワーク･サーバー
LTC1536
PCIアプリケーション用高精度トリプル電源モニタ

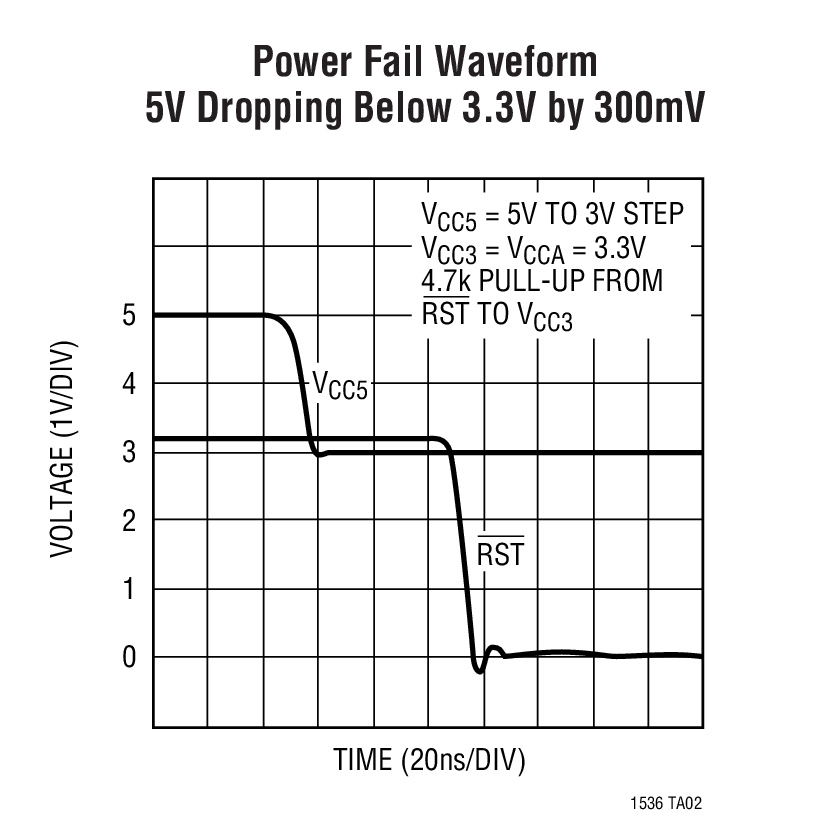

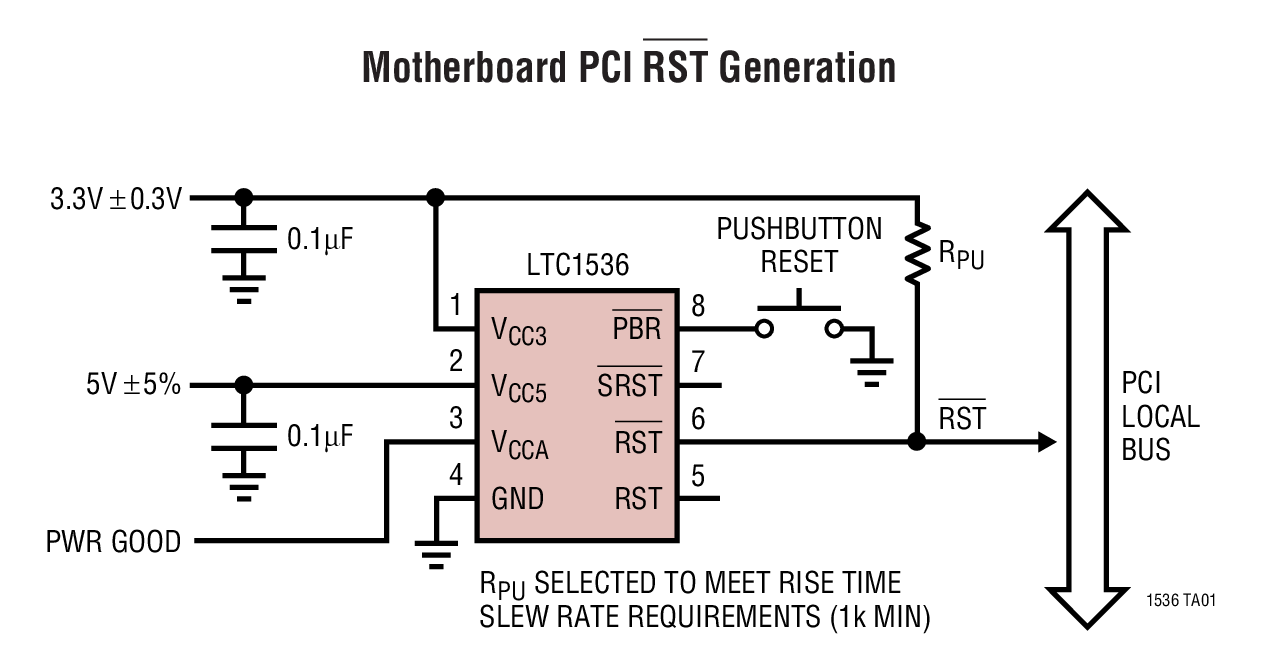

Motherboard PCI RST Generation Power Fail Waveform 5V Dropping Below 3.3V by 300mV Product Package 1 Product Package 2
