製品概要
機能と利点
- 超低消費電流：ICC = 6μA（標準）
- 短絡/サーマルプロテクション
- 5V±4%安定化出力
- VIN範囲：2.7V～5V
- 出力電流：
- 10mA(VIN ≧ 2.7V)
- 20mA (VIN ≧ 3V)
- インダクタ不要
- 超小型アプリケーション回路（0.29cm2）
- 800kHzのスイッチング周波数

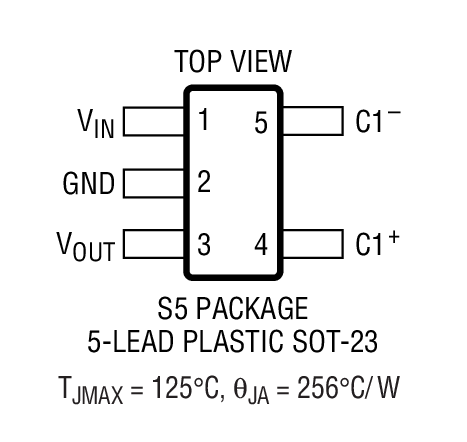

- 5ピンSOT-23で供給
製品概要

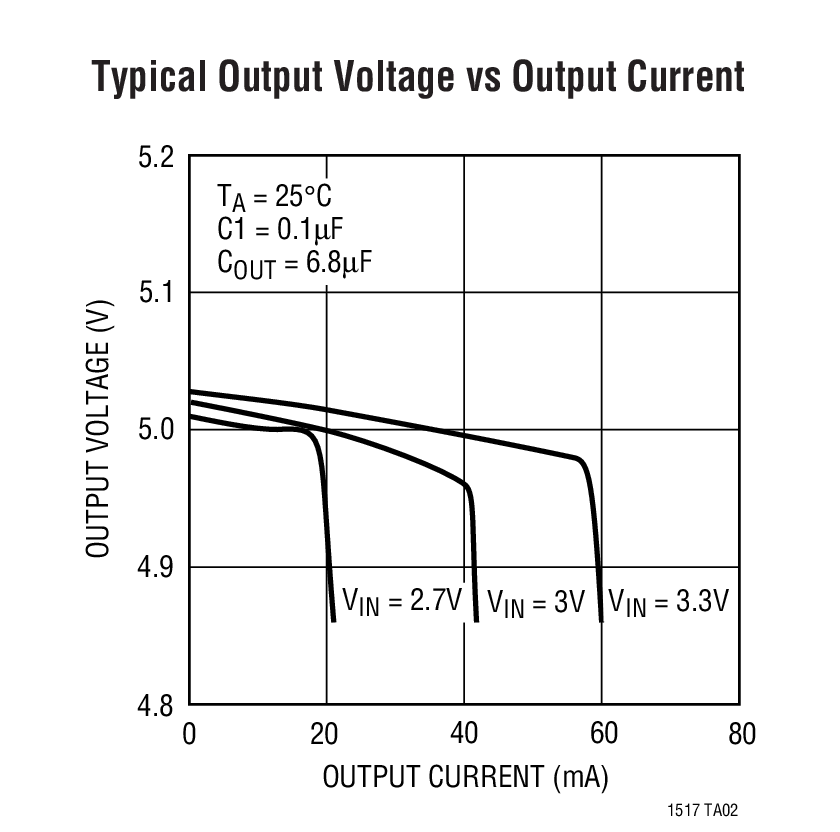

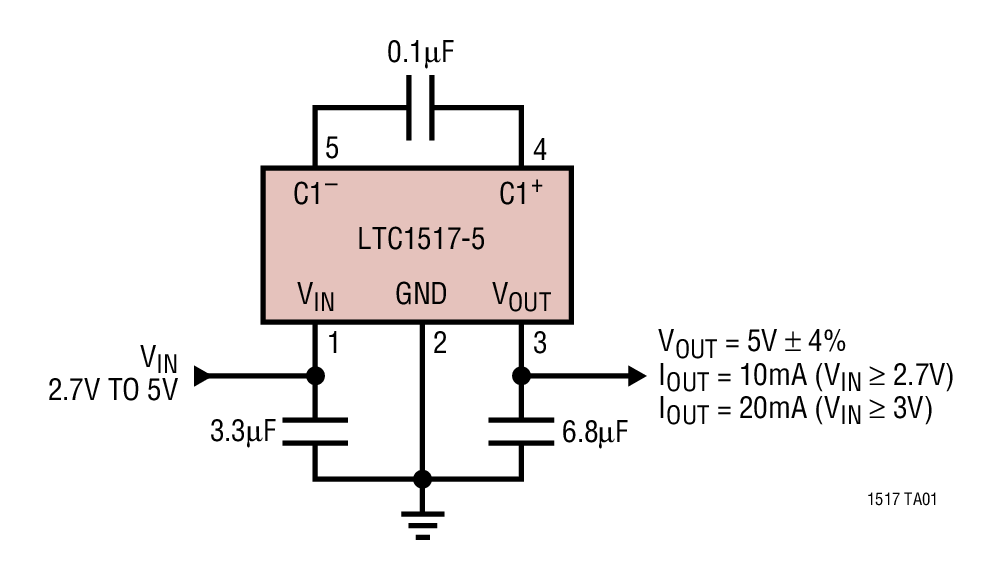

LTC1517-5は、安定化された5V出力を生成するマイクロパワー・チャージ・ポンプDC/DC コンバータです。入力電圧範囲は2.7V～5Vです。動作電流が非常に低く（無負荷時に標準6μA ）、外付け部品点数も少ない（1個の0.1μFフライング・コンデンサとVINとVOUTに2個の小さなバイパス・コンデンサ）ため、小型軽負荷バッテリ電源アプリケーションに最適です。下記に示すアプリケーション回路の全プリント回路ボードの面積は、わずか0.29cm2です。
このデバイスはBurst ModeTMスイッチト・キャパシタ電圧ダブラとして動作し、安定化出力を生成します。また、サーマル・シャットダウン機能を備えているため、VOUTからGNDに連続的に短絡しても、損傷することはありません。このデバイスは、5ピンSOT-23パッケージで供給されます。
アプリケーション
- セルラー電話
- バッテリ動作装置
- ローカル電源
- 携帯用機器
- PCMCIA電源
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R302 Reliability Data3/22/2018
-
DC174A - Demo Manual9/24/2009
-
LTC1517-5 - SPECIFICATION NOTICE11/22/2004
-
Versatile New Switching Regulator Fits in SO-82/1/1999 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1517-3.3
LTC1517-5
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1517CS5-5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LTC1517CS5-5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LTC1517ES5-5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LTC1517ES5-5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| ウェハ・ファブリケーション・データ | R302 Reliability Data |
