製品概要

機能と利点

  • 超低消費電流:動作時ICC=12μA(標準)
  • 短絡/サーマル保護機能
  • 安定化された5V±4%出力
  • 2V~5Vの入力電圧範囲
  • インダクタ不要
  • シャットダウン時のICC:<1μA
  • 出力電流
    • 20mA(VIN>2V)
    • 50mA(VIN>3V)
  • シャットダウンによりVINから負荷を遮断
  • 内部発振器:600kHz
  • コンパクトなアプリケーション回路(0.1平方インチ)
  • 8ピンSOパッケージ

製品概要

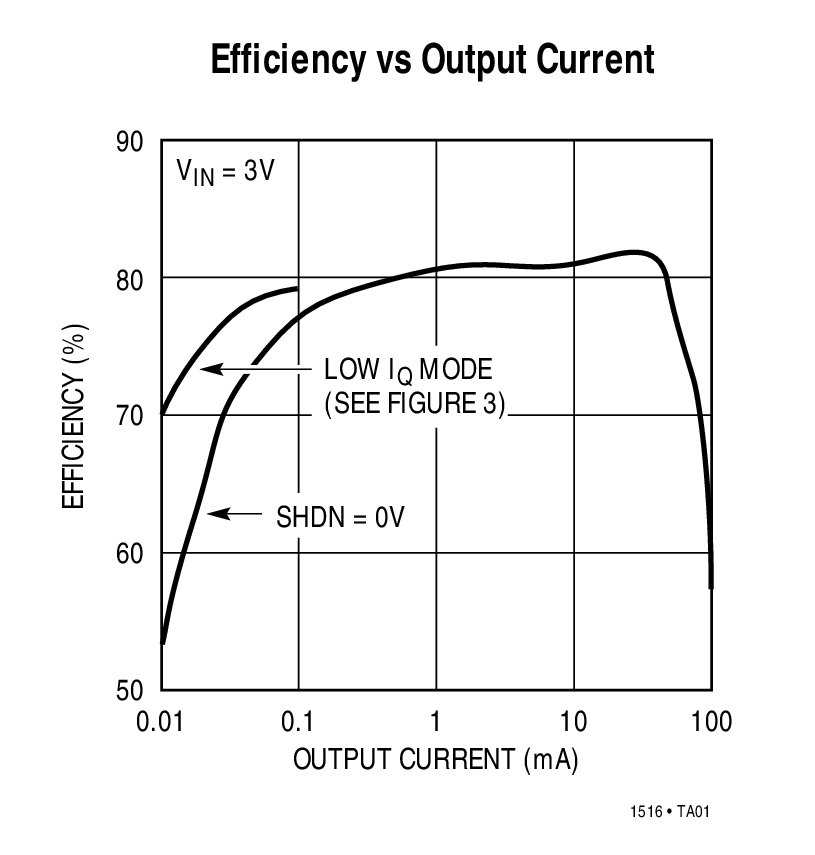

LTC1516は、2V~5Vの電源電圧から安定化された5V出力を供給するマイクロパワー・チャージポンプDC/DCコンバータです。消費電流が非常に低く(無負荷時に標準12μA、シャットダウン時には1μA以下)、外付け部品点数も少ない(VINとVOUTに2個の0.22μFフライング・コンデンサと2個の10μFコンデンサ)、小型・軽負荷バッテリ電源アプリケーションに最適です。負荷電流が50μA~50mAで標準効率(VIN=3V)が70%を超えます。 SHDNピンを変調すれば、70%以上の標準効率を維持しながら、負荷電流を10μAに抑えます。

LTC1516はVINおよび負荷条件に応じて、タブラまたはトリプラとして動作し、総合効率を向上させます。また、サーマル・シャットダウン機能を備えているため、VOUTからGNDに連続的に短絡しても、損傷することはありません。シャットダウン時には負荷がVINから切り離されます。

LTC1516はコマーシャル温度グレードとインダストリアル温度グレードの8ピンSOパッケージで供給されます。


アプリケーション

  • 2セル→5V変換
  • リチウムイオン・バッテリ・バックアップ電源
  • 3V→5Vローカル変換
  • 5Vフラッシュ・メモリ・プログラマ
  • スマート・カード・リーダ
