LTC1504: 500mA低電圧降圧同期式スイッチング･レギュレータ データシート (Rev. )5/29/2005PDF108K
類似製品
製品概要
機能と利点
- 3.3V出力で出力電流500mA

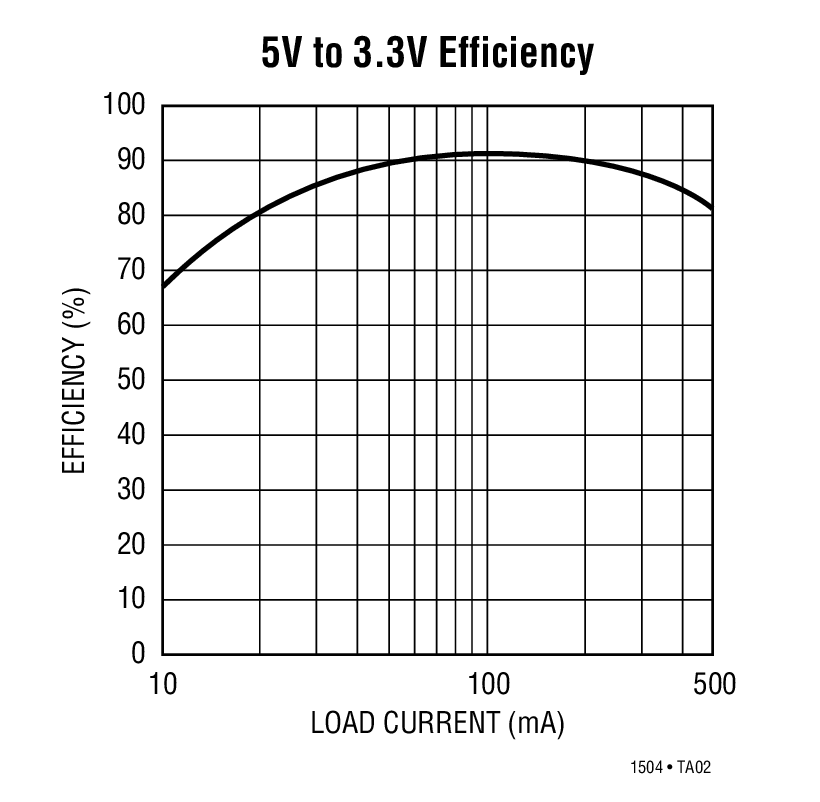

- 最大効率：92%
- 1%に調整された内部リファレンス
- 出力は電流をソースまたはシンク可能

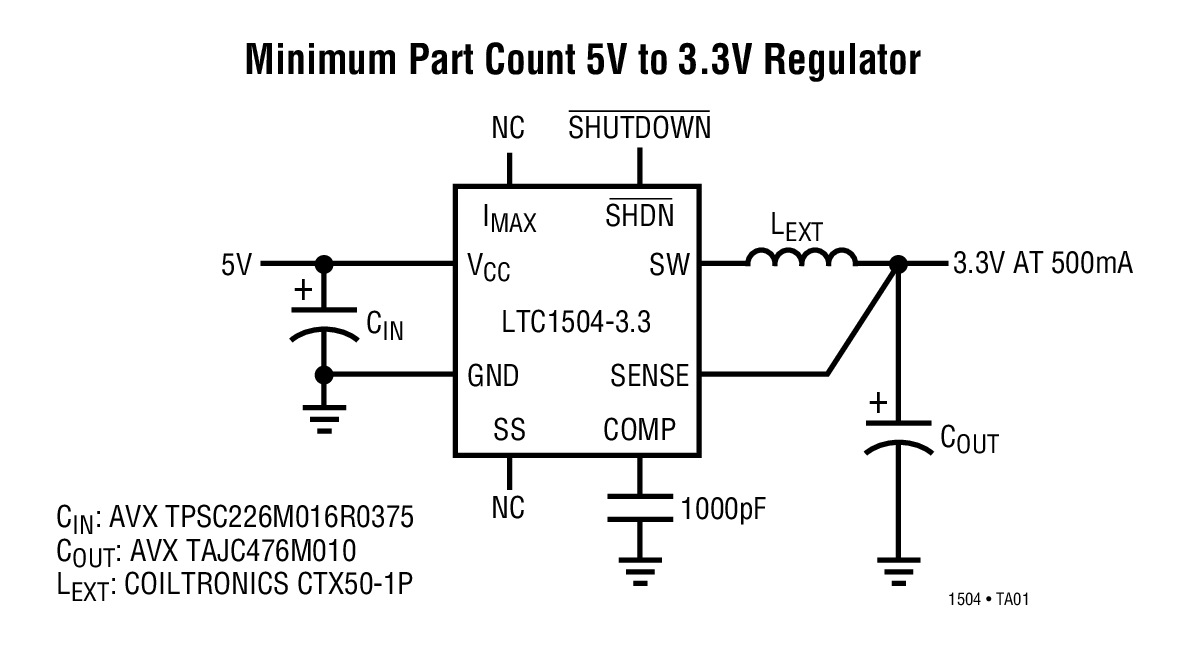

- 外付け部品わずか4個
- 入力電圧範囲：4V～10V
- 電流制限を調整可能

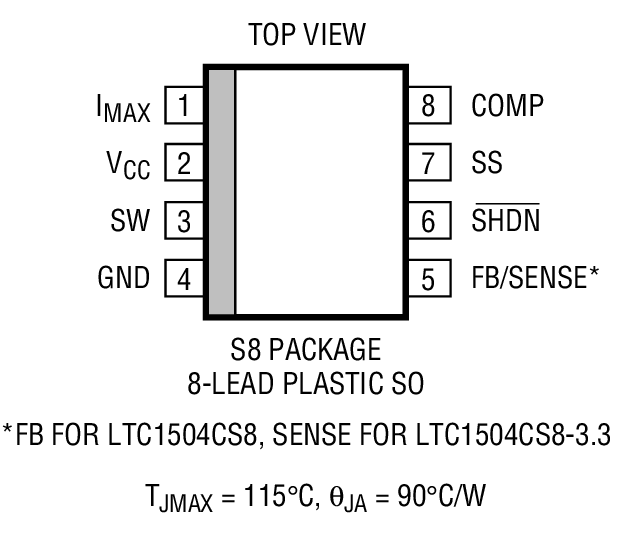

- 小型SO-8パッケージ
- 200kHzスイッチング周波数を最大500kHzまで同期可能
製品概要
LTC1504は全内蔵型の高効率、同期式降圧スイッチング･レギュレータです。 1組の1.5Ωパワー･スイッチを内蔵しており、最大500mAの負荷電流を供給可能です。最大効率は92%で、熱と無駄な電力を最小限に抑えます。同期式降圧アーキテクチャにより、出力電圧を安定状態に維持しながら電流をソースまたはシンクすることができます。
LTC1504は可変および固定3.3V出力バージョンが用意されています。調整可能な電流制限回路で、過負荷からの保護を提供します。内部1%リファレンスを高性能の電圧帰還ループと組み合わせることにより、最適な出力電圧精度と高速負荷過渡応答を提供します。 LTC1504は4V～10Vの入力電圧で動作するように規定されています。2.7V電源での保証仕様については弊社にお問い合わせください。
LTC1504はプラスチックSO-8パッケージで供給されます。
アプリケーション
- 小型携帯用デジタル･システム
- アクティブ終端
- 補助出力電圧電源
- 最小部品点数/サイズのスイッチャ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R245 Reliability Data3/22/2018PDF21 K
-
DC205A - Demo Manual9/24/2009PDF82K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1504
LTC1504-3.3
LTC1504A
LTC1504A-3.3
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1504CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1504CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1504CS8-3.3#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1504CS8-3.3#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1504IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1504IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1504IS8-3.3#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1504IS8-3.3#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R245 Reliability Data |
