LTC1479: デュアル･バッテリ･システム用PowerPathコントローラ データシート (Rev. )2/21/2008PDF257K
製品概要
機能と利点
- 2つのバッテリ、DC電源、チャージャ、およびバックアップのための完全な電源経路の管理
- リチウムイオン、NiCd、NiMH、鉛の各バッテリ化学物質に対応
- すべてNチャネルのスイッチングにより、電力損失を低減
- コンデンサおよびバッテリ突入電流の制限
- 2つのバッテリ･パックを別々に充電およびモニタ

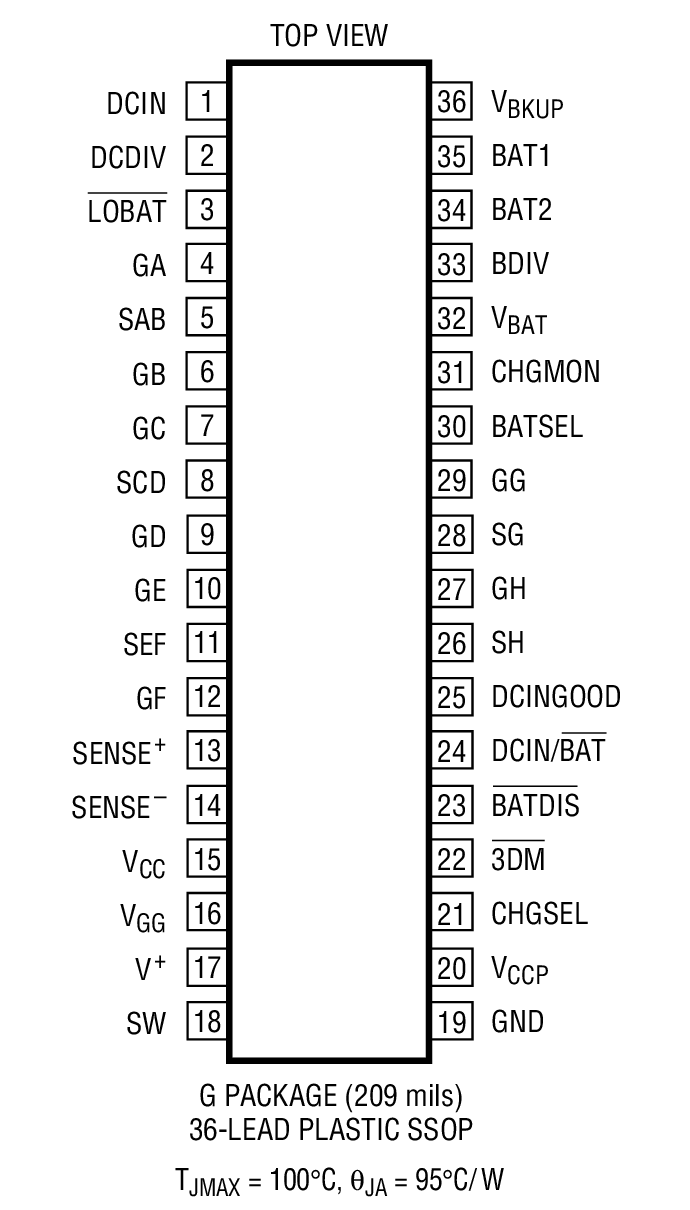

- 小さな実装面積の新型36ピンSSOPパッケージ
製品概要

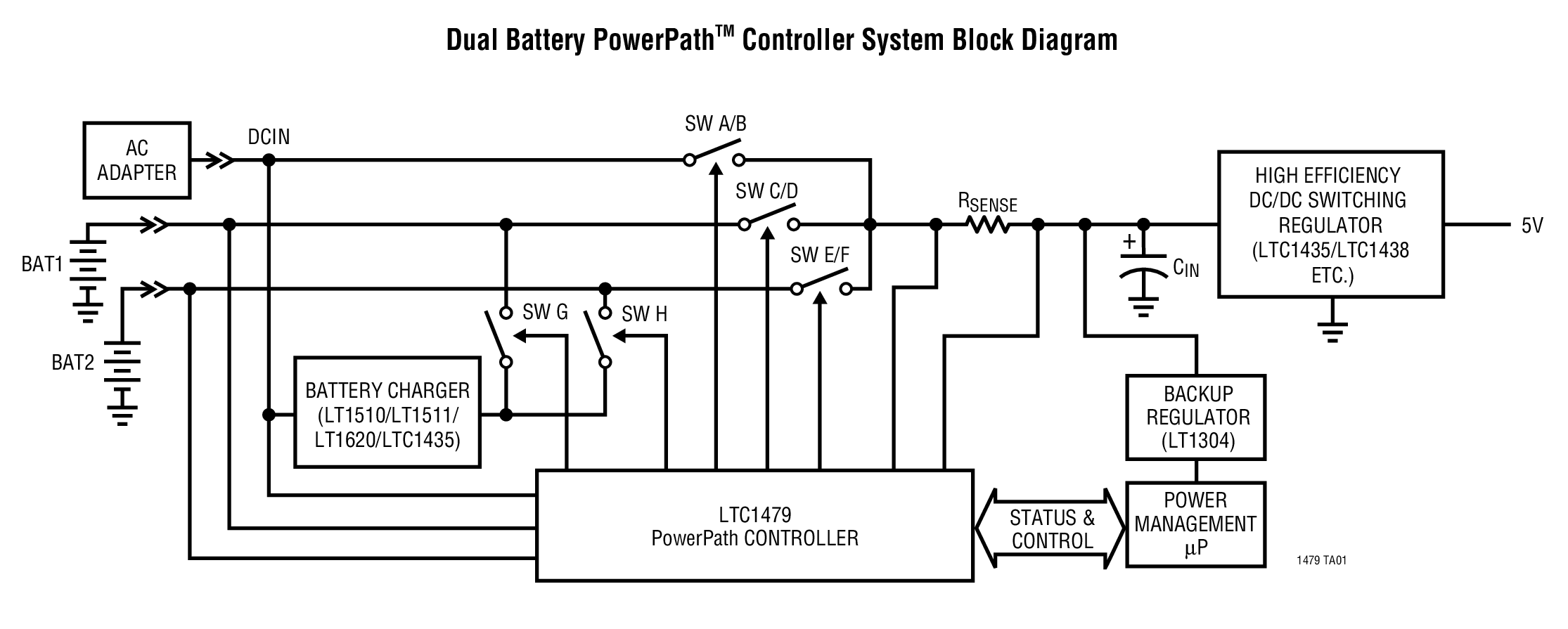

LTC1511などと連携して動作し、バッテリおよびDC電源からコンピュータの複雑な負荷の各入力に至るまでのトータル･システム･ソリューションを実現します。システムのパワー･マネージメントμPが、 LTC1479をモニタしアクティブに指令します。
LTC1479は低損失NチャネルMOSFETスイッチを使用して、3つの主要電源からの電力を切り替えます。適応型電流制限回路により、遷移中にMOSFETスイッチのゲートを制御して、コンデンサおよびバッテリの突入電流を低減します。LTC1479は、LT1510、LT1511、およびLT1620/LTC1435バッテリ充電回路に直接インタフェースします。
アプリケーション
- ノート型コンピュータのパワー･マネージメント
- 携帯用計測器
- ハンドヘルド端末
- 携帯用医療装置
- 携帯用産業制御システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R336 Reliability Data3/26/2018PDF20K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1479CG#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead SSOP | |
| LTC1479CG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead SSOP | |
| LTC1479IG#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead SSOP | |
| LTC1479IG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead SSOP | |
| ウェハ・ファブリケーション・データ | R336 Reliability Data |
