製品概要

機能と利点

  • 3.3V~10Vの電源の切替えと絶縁
  • 複数のDC電源を使用するシステム用電源経路の管理
  • すべてNチャネルのスイッチングにより、電力損失とシステム・コストを低減
  • Nチャネル・ゲート・ドライブ用の内蔵昇圧レギュレータ
  • コンデンサの突入および短絡電流制限
  • スイッチの消費電力を制限するユーザがプログラム可能なタイマ

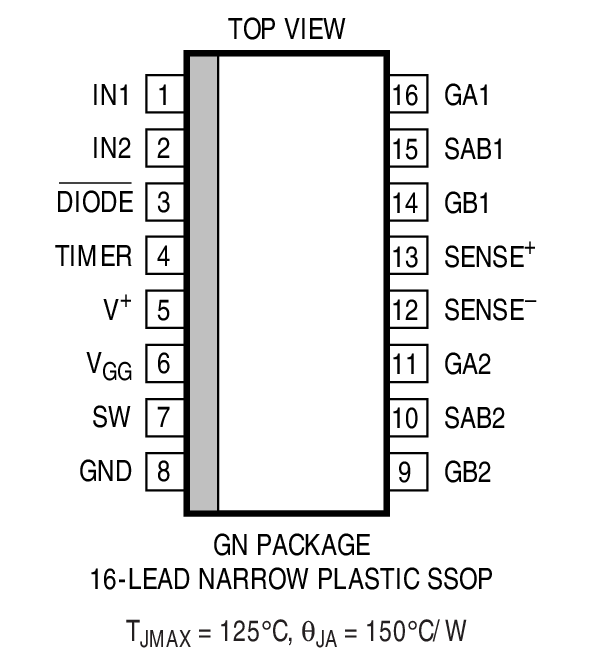

  • 小さな実装面積:16ピン細型SSOP

製品概要

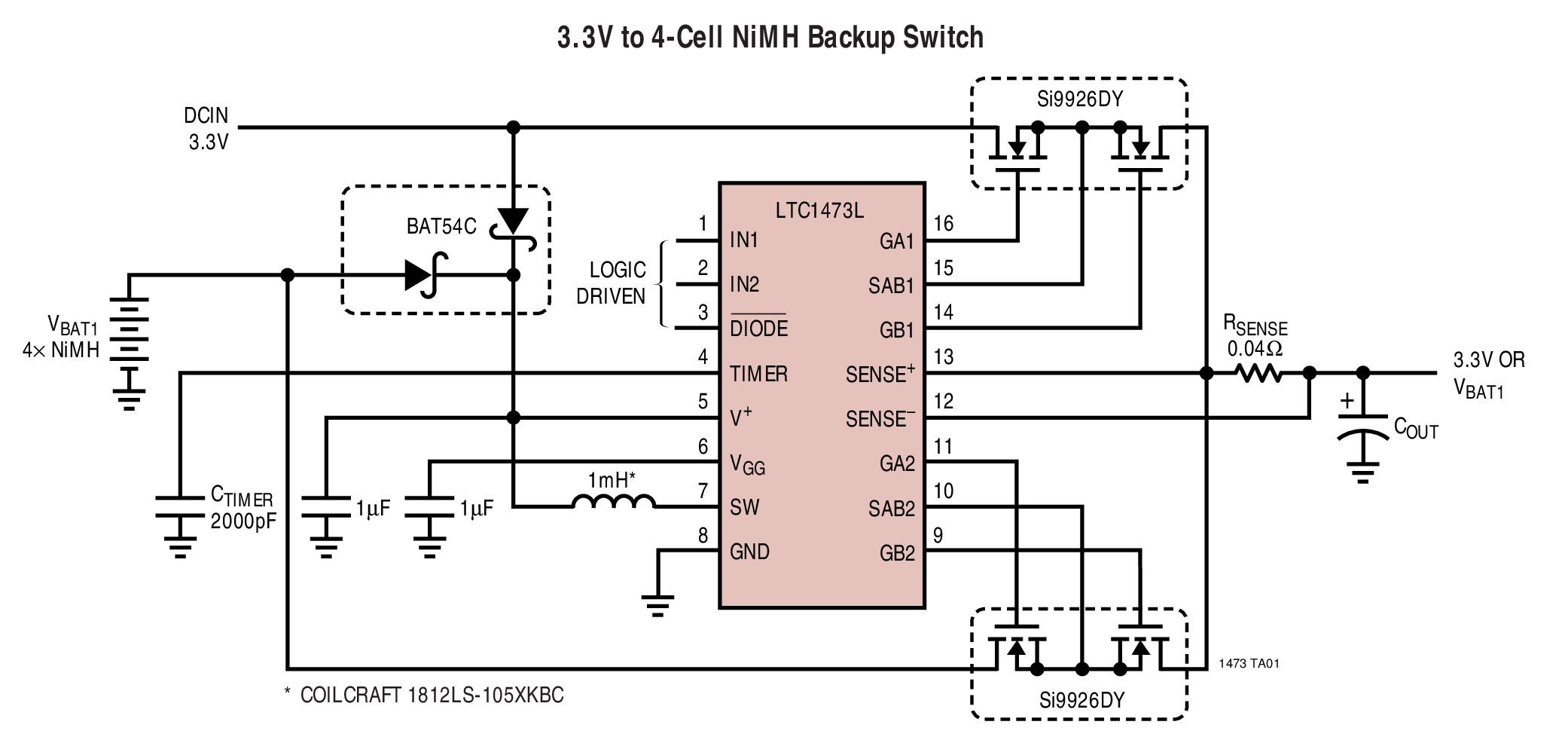

LTC1473Lは、バックアップのための3セルまたは4セルNiMHバッテリを備えた3.3V および5Vシステムにパワー・マネージメント・ソリューションを提供します。LTC1473Lは2組のバック・トゥ・バックNチャネルMOSFETスイッチをドライブして、電源を低電圧システムの入力に送ります。内部昇圧レギュレータがロジック・レベルNチャネルMOSFETスイッチを完全に導通させるのに必要な電圧を提供し、内部低電圧ロックアウト回路が2.5Vからショットキ・ダイオード1個の電圧降下分だけ高い電位までシステムを動作状態のまま保持します。

LTC1473Lは電流検知ループを使用して、スイッチ切替え中またはフォールト状態時にバッテリおよびシステム電源コンデンサに流れ込む、あるいは流れ出す電流を制限します。ユーザ・プログラマブル・タイマは、MOSFETスイッチが電流制限となっている時間をモニタし、プログラムされた時間を超えた場合にそれらをラッチ・オフします。

独自の「2ダイオード」ロジック・モードにより、最初にどの入力に電力が印加されるかに関係なく、システムの起動を保証します。


アプリケーション

  • 3.3V/5Vパワー・マネージメント
  • 3セルまたは4セルNiMH
  • 携帯用計測器
  • 携帯用医療装置
  • 携帯用産業制御システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
