製品概要
機能と利点
- デュアルNチャネルMOSFET同期ドライブ
- プログラム可能な固定周波数
- 広いVIN範囲：3.5V～36V動作
- 高周波、低デューティ・サイクルのアプリケーションのための低い最小オン時間（300ns以下）
- 低ドロップアウト動作：99%デューティ・サイクル
- 低いスタンバイ電流
- 二次巻線フィードバック・コントロール
- プログラム可能ソフト・スタート
- リモート出力電圧センス
- ロジック制御によるマイクロパワー・シャットダウン：IQ < 25μa
- フォールドバック電流制限（オプション）
- 優れた入力および負荷過渡応答のための電流モード動作
- 出力電圧：1.19V～9V

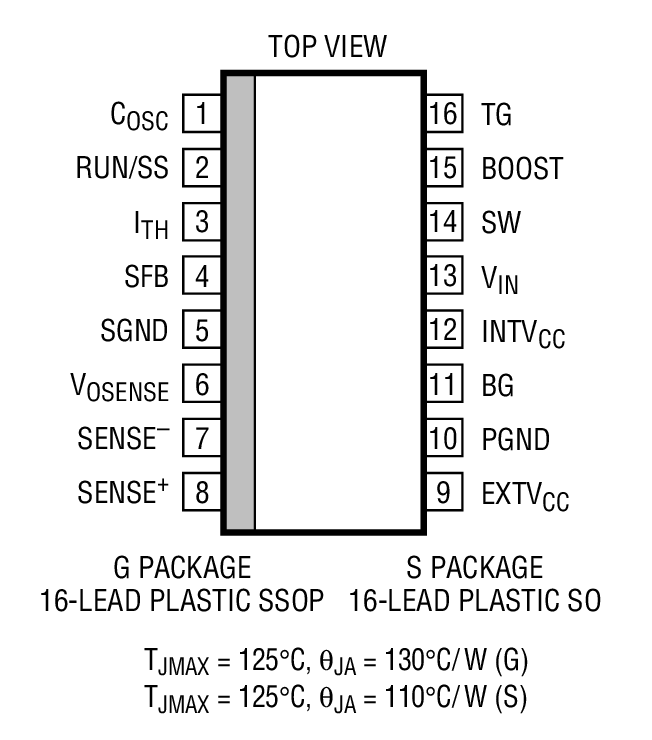

- 16ピン細型SOおよびSSOPパッケージで供給可能
製品概要
LTC1435Aは、固定周波数アーキテクチャで外部Nチャネル・パワーMOSFETをドライブする同期整流型降圧スイッチング・レギュレータ・コントローラです。デューティ・サイクル範囲が5%～99%と広いので、高いVINから低いVOUTへのDC/DC 変換、およびバッテリ駆動システムの動作時間を延長する低ドロップアウト動作が可能です。バースト・モードTM 動作は、低負荷電流時に高能率を提供します。
動作周波数は1つの外付けコンデンサで設定でき、効率を最適化する為の最大の柔軟性を与えます。二次巻線帰 還制御ピンSFBは、連続動作を強制することにより、メイン出力の負荷に関係なく、レギュレーション動作を保証します。バースト・モードはノイズやRF障害を排除したいのであれば、SFBを“L”にすることによって禁止できます。
ソフトスタートは適切な電源シーケンスのために、外付けコンデンサで設定します。動作電流レベルは外付けの電流検知抵抗によってユーザが設定可能です。入力電源範囲が広く、3.5Vから30V（最大36V）で動作可能です。
アプリケーション
- ノートブックおよびパームトップ・コンピュータ、PDA
- セルラー電話およびワイヤレス・モデム
- 携帯用計測器
- バッテリ駆動デバイス
- DC電力配分システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R393 Reliability Data3/22/2018
-
AN73 - LT1339 Design Manual8/20/2007
-
Voltage Margining Made Easy12/1/2003 LT Journal
-
Third-Generation DC/DC Controllers Reduce Size and Cost2/1/1999 LT Journal
-
New DC/DC Controller Enables High Step-Down Ratios8/1/1998 LT Journal
-
VID Voltage Programmer for Intel Mobile Processors8/1/1998 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1435A
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1435ACG#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP | |
| LTC1435ACG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP | |
| LTC1435ACS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1435ACS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1435AIG#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP | |
| LTC1435AIG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP | |
| LTC1435AIS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1435AIS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
