LTC1408

シャットダウン付き、6チャネル、14ビット、600ksps、同時サンプリングADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$11.09
特長
  • 6つの同時サンプリング差動入力を装備した600ksps ADC
  • チャネル当たりのスループット:100ksps
  • SINAD:76dB
  • 低消費電力:15mW
  • 単一3V電源動作
  • 外部リファレンスでオーバードライブ可能な2.5Vバンドギャップ・リファレンスを内蔵
  • 3線シリアル・インターフェイス
  • CONVによってトリガされる内部変換
  • スリープ(6μW)シャットダウン・モード
  • ナップ(3.3mW)シャットダウン・モード
  • 0V~2.5Vのユニポーラまたは±1.25Vのバイポーラ差動入力範囲
  • 同相除去比:90dB
  • 小型32ピン(5mm×5mm)QFNパッケージ
製品概要
show more Icon

LTC1408は、同時にサンプリングされる6つの差動入力を備えた14ビット、600ksps ADCです。このデバイスは、単一3V電源で消費電流がわずか5mAで、小型32ピン(5mm×5mm)QFNパッケージで供給されます。スリープ・シャットダウン機能により、消費電力を6μWに低減できます。低消費電力、小型パッケージのLTC1408は、携帯アプリケーションに適しています。

LTC1408は、CONV信号の立ち上がりエッジで同時にサンプリングされる6つの個別の差動入力を搭載しています。これらのサンプリングされた6つの入力は、100ksps/チャネルのレートで変換されます。

90dBの同相除去比により、ソースから差動で信号を測定することによってグランド・ループや同相ノイズを排除できます。

このデバイスは、BIPピンの状態に応じて、0V~2.5Vのユニポーラ入力または±1.25Vのバイポーラ入力を差動変換します。差動入力範囲が維持されている間は、どのアナログ入力もレール・トゥ・レール振幅を許容できます。

SEL2、SEL1、SEL0入力の論理状態に応じて、変換シーケンスを省略して6チャネルより少ないチャネル数での変換をすることができます。

シリアル・インターフェイスが6つの変換結果を96クロックで送出するので、標準シリアル・インターフェイスと互換です。


アプリケーション

  • 多層電力測定
  • 多層モータ制御
  • データ収集システム
  • 無停電電源
  • I&Q復調

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$11.09

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1408CUH#PBF
  • HTML
  • HTML
LTC1408CUH#TRPBF
  • HTML
  • HTML
LTC1408IUH#PBF
  • HTML
  • HTML
LTC1408IUH#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC1408CUH#PBF

製造中

LTC1408CUH#TRPBF

製造中

LTC1408IUH#PBF

製造中

LTC1408IUH#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC1408CUH#PBF

製造中

LTC1408CUH#TRPBF

製造中

LTC1408IUH#PBF

製造中

LTC1408IUH#TRPBF

製造中

ソフトウェアおよび製品のエコシステム


LinearLabTools
Info:False

リニアテクノロジーのデータ・コンバータ評価用ボードに直接アクセスできるMATLABとPythonのプログラムを集めたツールです。

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

評価用キット 2

reference details image

DC890B

USB Data Acquisition Controller, for PScope Evaluation Kits (Up to 250Mbps, CMOS/LVDS)

reference details image

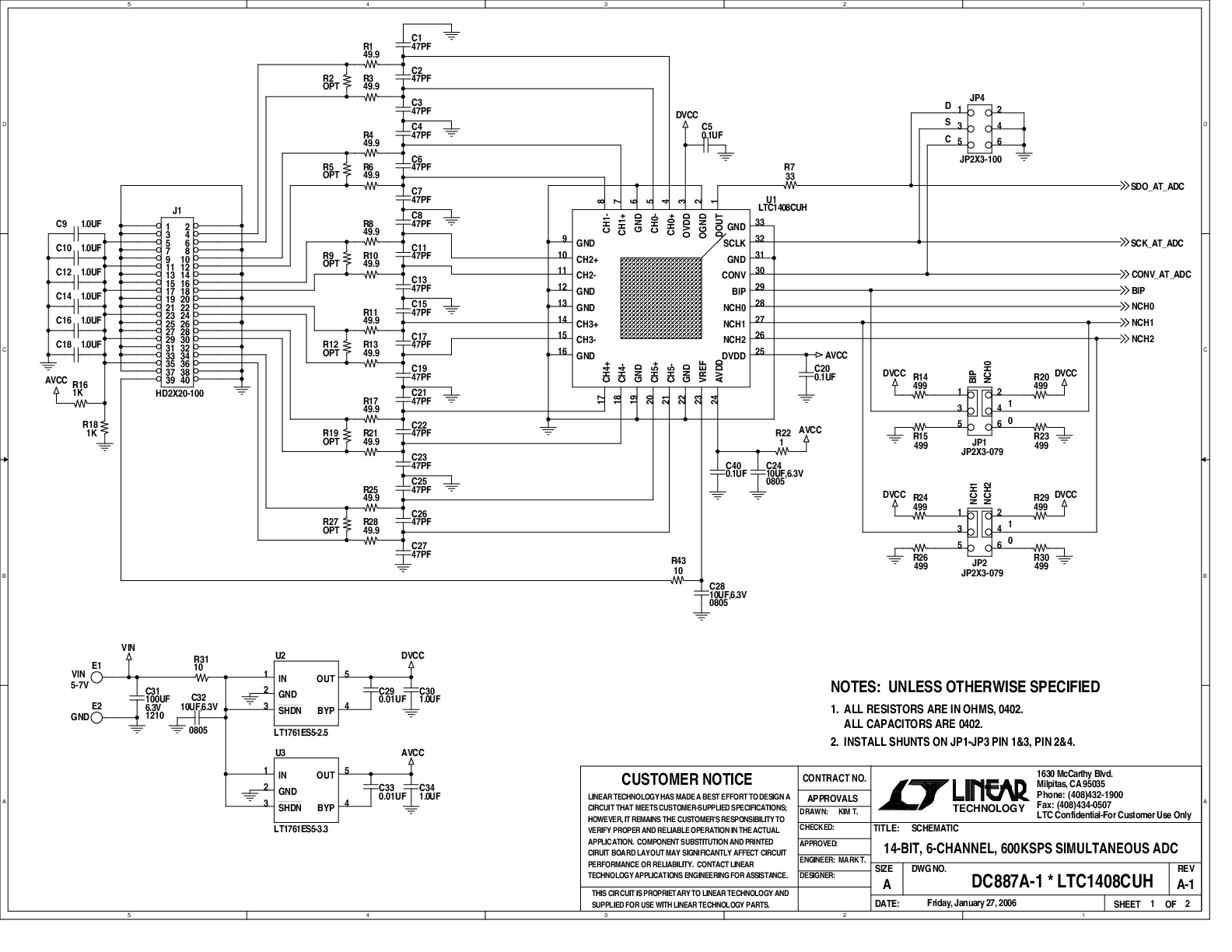

DC887A

LTC1408 14-Bit, 6-Channel Simultaneous-Sampling ADC, (Requires DC890B)
