LTC1407

シャットダウン付き、シリアル12ビット/14ビット、3Msps、同時サンプリングADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$5.50
特長
  • 2つの同時サンプリング差動入力を装備した3MspsサンプリングADC
  • チャネル当たりのスループット:1.5Msps
  • 低消費電力:14mW(標準)
  • 3V単電源動作
  • 外部オーバードライブ機能付き2.5Vバンドギャップ・リファレンスを内蔵
  • 3線シリアル・インタフェース
  • スリープ(10µW)シャットダウン・モード
  • ナップ(3mW)シャットダウン・モード
  • 同相除去比:100kHzで80dB
  • ユニポーラ入力範囲:0V~2.5V

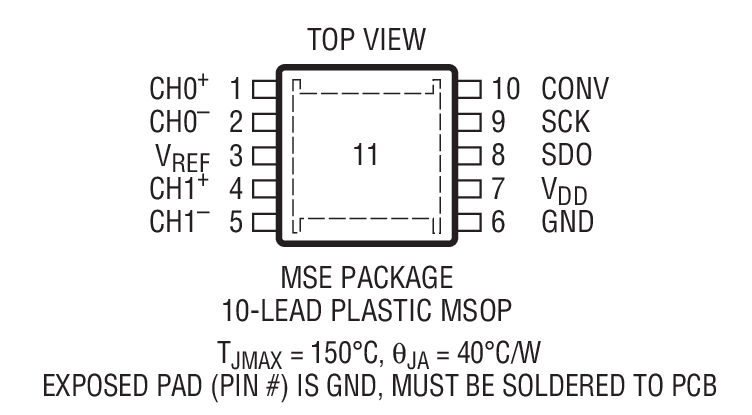

  • 小型10ピンMSパッケージ

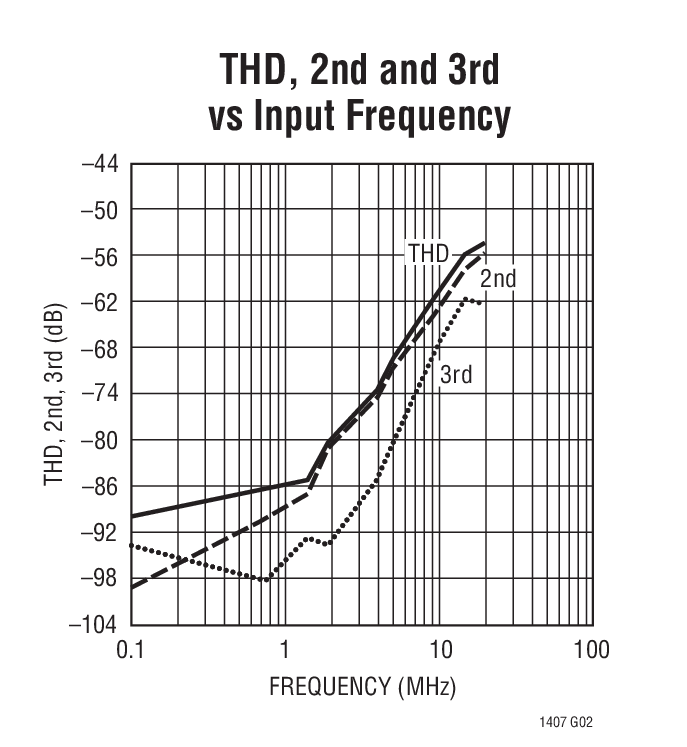

製品概要
show more Icon

LTC1407/LTC1407Aは、1.5Mspsで同時にサンプリングされる2つの差動入力を備えた12ビット/14ビット、3Msps ADCです。これらのデバイスは、単一3V電源で消費電流がわずか4.7mAで、小型10ピンMSパッケージで供給されます。スリープ・シャットダウン機能により、消費電力を10μWに低減できます。高速、低消費電力、小型パッケージのLTC1407/LTC1407Aは、高速の携帯アプリケーションに適しています。

LTC1407/LTC1407Aは、CONV信号の立ち上がりエッジで同時にサンプリングされる2つの別々の差動入力を備えています。これらのサンプリングされた入力は、1.5Msps/チャネルのレートで変換されます。

80dBの同相除去比により、信号源から差動で信号を測ることによってグランド・ループや同相ノイズを排除できます。

これらのデバイスは、0V~2.5Vのユニポーラ入力を差動で変換します。CH0+、CH0-、CH1+、CH1-の絶対電圧振幅はグランドから電源電圧までです。

標準シリアル・インタフェースと互換性をもたせるために、シリアル・インタフェースは2つの変換結果を32クロックで送出します。

Resolution INL (typ/max) Input Range
LTC1407 12 bits 0.25 LSB typ / 2 LSB max 0V-2.5V
LTC1407A 14 bits 0.5 LSB typ / 4 LSB max 0V-2.5V
LTC1407-1 12 bits 0.25 LSB typ / 2 LSB max ±1.25V
LTC1407A-1 14 bits 0.5 LSB typ / 4 LSB max ±1.25V

アプリケーション

  • テレコム
  • データ収集システム
  • 無停電電源
  • マルチフェーズ・モータ制御
  • I&Q復調
  • 産業用制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$5.50

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1407ACMSE#PBF
  • HTML
  • HTML
LTC1407ACMSE#TRPBF
  • HTML
  • HTML
LTC1407AHMSE#PBF
  • HTML
  • HTML
LTC1407AHMSE#TRPBF
  • HTML
  • HTML
LTC1407AIMSE#PBF
  • HTML
  • HTML
LTC1407AIMSE#TRPBF
  • HTML
  • HTML
LTC1407CMSE#PBF
  • HTML
  • HTML
LTC1407CMSE#TRPBF
  • HTML
  • HTML
LTC1407HMSE#PBF
  • HTML
  • HTML
LTC1407HMSE#TRPBF
  • HTML
  • HTML
LTC1407IMSE#PBF
  • HTML
  • HTML
LTC1407IMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0004

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC1407ACMSE#PBF

製造中

LTC1407ACMSE#TRPBF

製造中

LTC1407AHMSE#PBF

製造中

LTC1407AHMSE#TRPBF

製造中

LTC1407AIMSE#PBF

製造中

LTC1407AIMSE#TRPBF

製造中

LTC1407CMSE#PBF

製造中

LTC1407CMSE#TRPBF

製造中

LTC1407HMSE#PBF

製造中

LTC1407HMSE#TRPBF

製造中

LTC1407IMSE#PBF

製造中

LTC1407IMSE#TRPBF

製造中

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC1407ACMSE#PBF

製造中

LTC1407ACMSE#TRPBF

製造中

LTC1407AHMSE#PBF

製造中

LTC1407AHMSE#TRPBF

製造中

LTC1407AIMSE#PBF

製造中

LTC1407AIMSE#TRPBF

製造中

LTC1407CMSE#PBF

製造中

LTC1407CMSE#TRPBF

製造中

LTC1407HMSE#PBF

製造中

LTC1407HMSE#TRPBF

製造中

LTC1407IMSE#PBF

製造中

LTC1407IMSE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0004

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC1407ACMSE#PBF

製造中

LTC1407ACMSE#TRPBF

製造中

LTC1407AHMSE#PBF

製造中

LTC1407AHMSE#TRPBF

製造中

LTC1407AIMSE#PBF

製造中

LTC1407AIMSE#TRPBF

製造中

LTC1407CMSE#PBF

製造中

LTC1407CMSE#TRPBF

製造中

LTC1407HMSE#PBF

製造中

LTC1407HMSE#TRPBF

製造中

LTC1407IMSE#PBF

製造中

LTC1407IMSE#TRPBF

製造中

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC1407ACMSE#PBF

製造中

LTC1407ACMSE#TRPBF

製造中

LTC1407AHMSE#PBF

製造中

LTC1407AHMSE#TRPBF

製造中

LTC1407AIMSE#PBF

製造中

LTC1407AIMSE#TRPBF

製造中

LTC1407CMSE#PBF

製造中

LTC1407CMSE#TRPBF

製造中

LTC1407HMSE#PBF

製造中

LTC1407HMSE#TRPBF

製造中

LTC1407IMSE#PBF

製造中

LTC1407IMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム


LinearLab ツール
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 3

reference details image

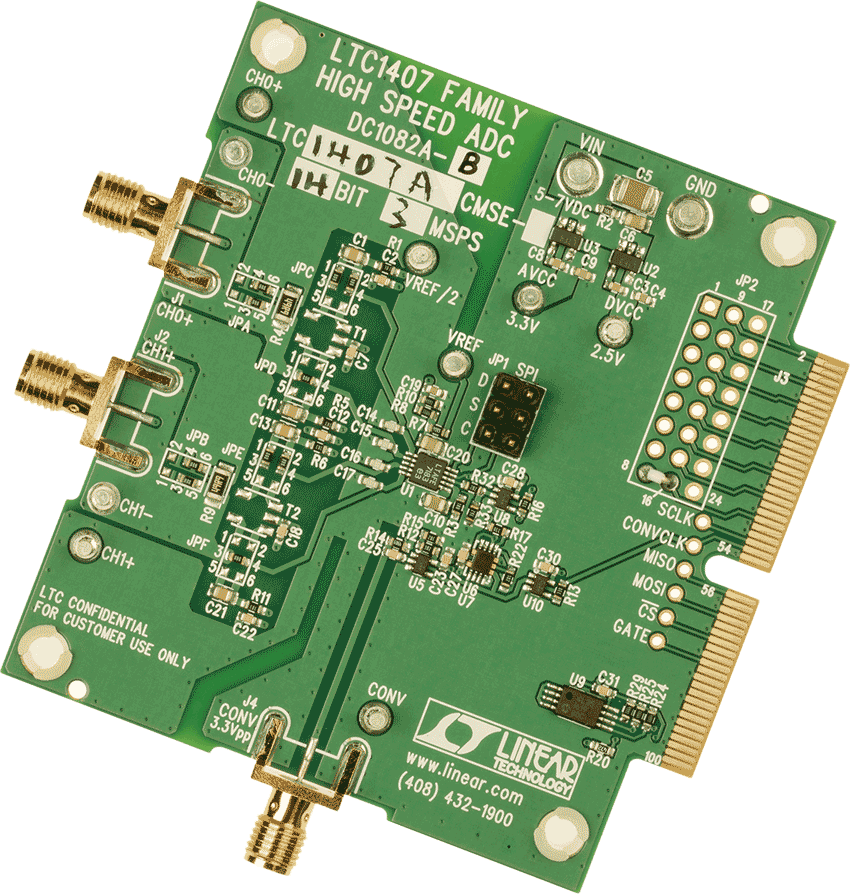

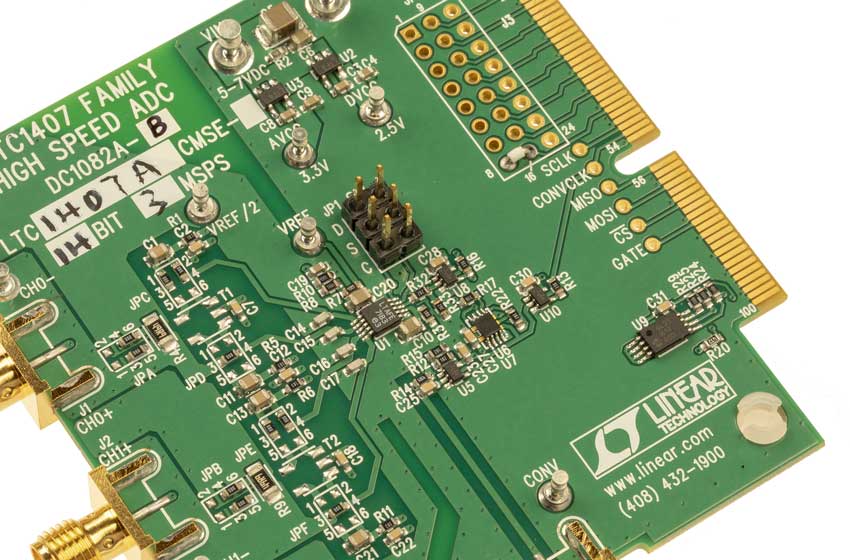

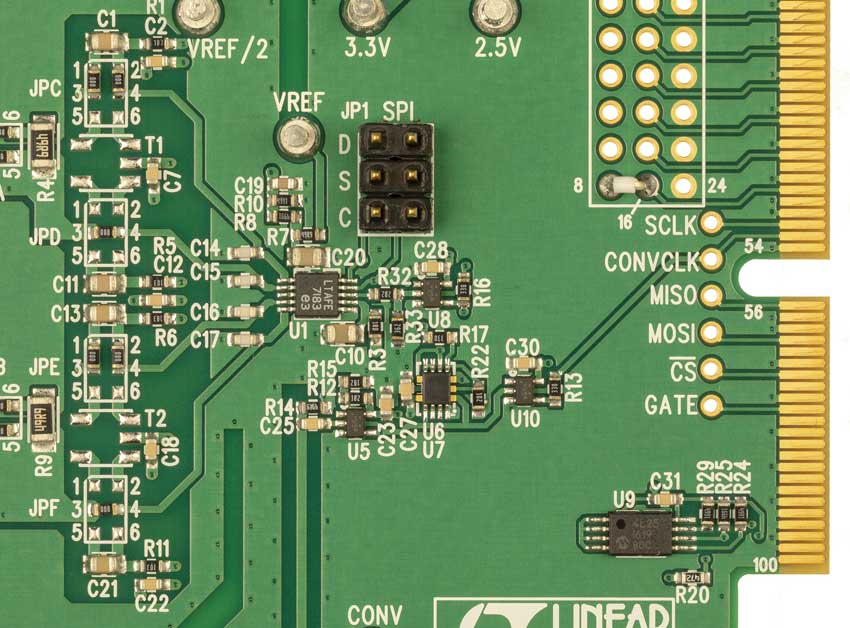

DC1082A-B

LTC1407A, 14-bit, 2-channel 3Msps SAR ADC (Unipolar, requires DC890)

reference details image

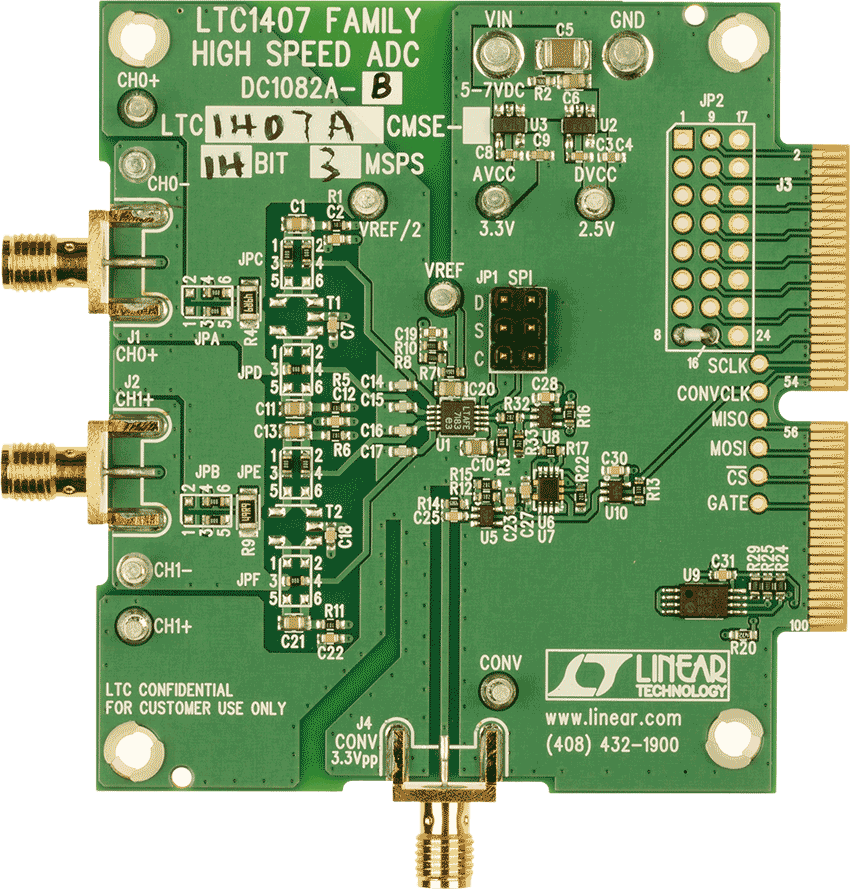

DC1082A-A
