製品概要
機能と利点

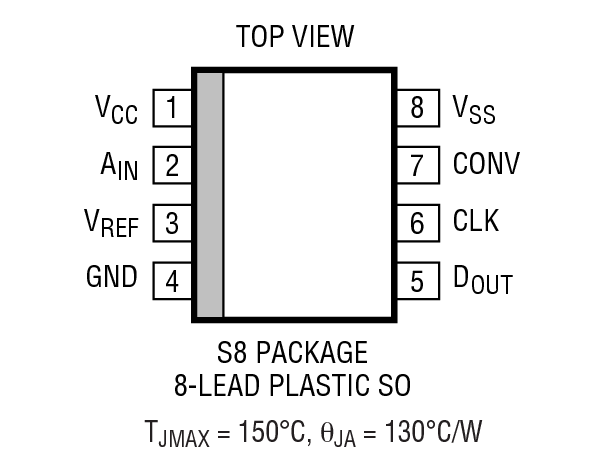

- SO-8パッケージの完全12ビットADC
- 単一5Vまたは±5V電源動作
- サンプル・レート：400ksps
- 消費電力：75mW（標準）
- ナイキスト入力周波数にてS/(N＋D)72dBおよびTHD－80dB
- 全温度範囲にてミッシング・コードなし

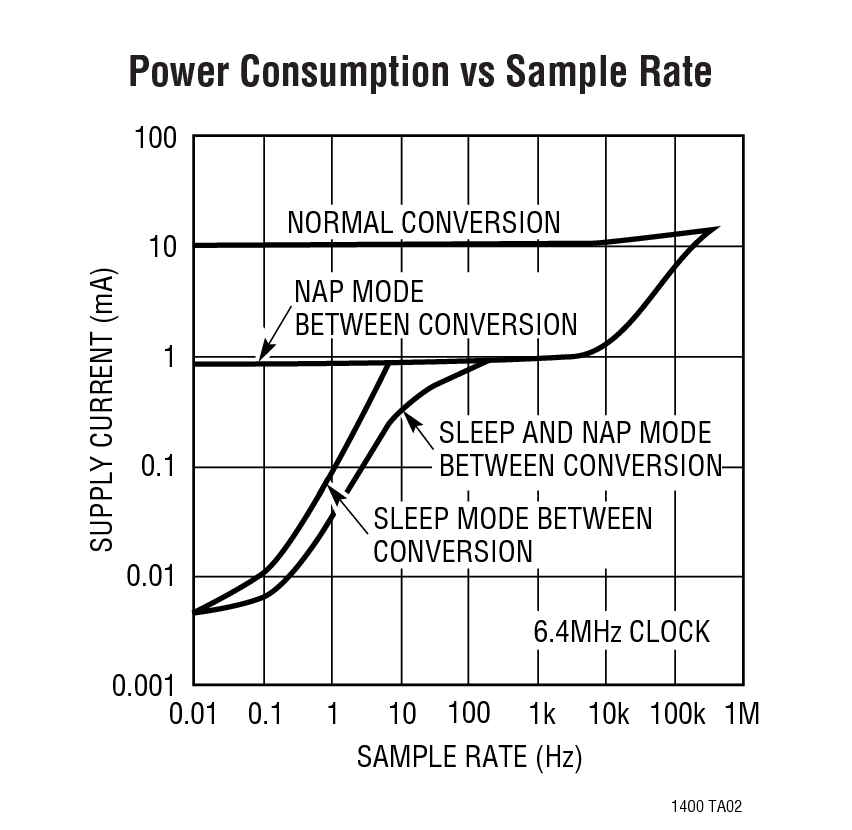

- 即時ウェイクアップ可能なナップ・モード時の消費電力：6mW
- スリープ・モード時の消費電力：30μW
- ハイ・インピーダンス・アナログ入力
- 入力範囲（1mV/LSB）：0V～4.096Vまたは±2.04V
- 内部リファレンスを外部からオーバドライブ可能
- DSPおよびプロセッサへの3線式インタフェース（SPIおよびMICROWIRE™ に対応）
製品概要

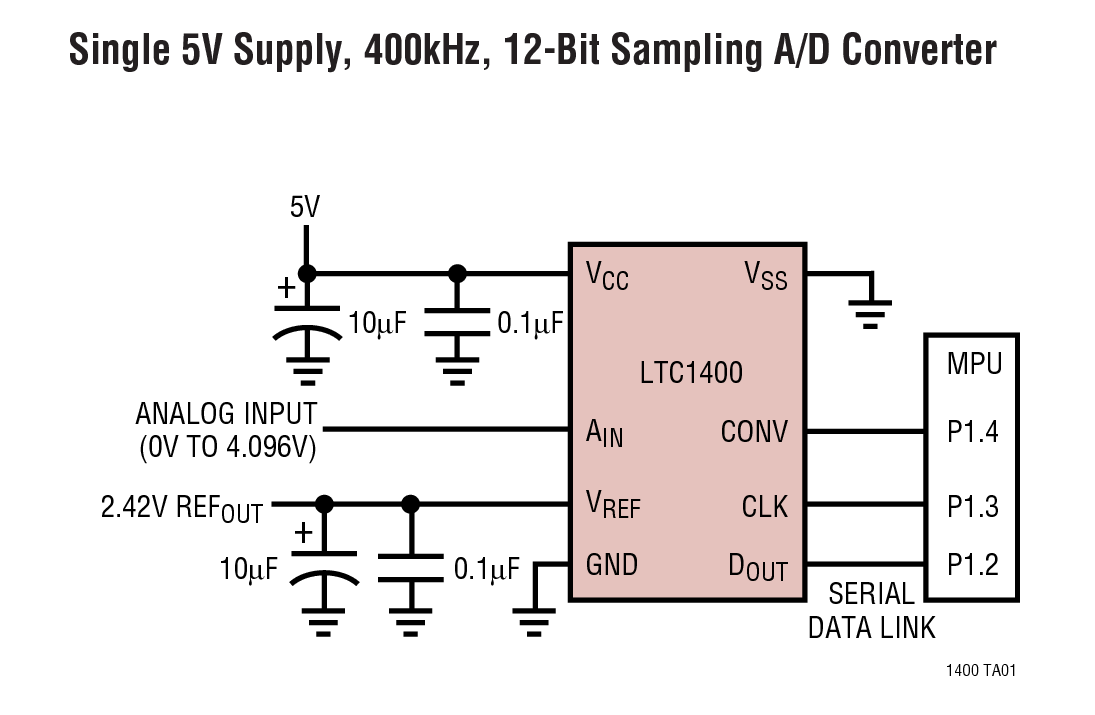

LTC1400は400kspsの完全な12ビットA/Dコンバータで、単一5Vまたは±5V電源で動作し消費電力はわずか75mWです。これらのデバイスは使いやすく、200nsのサンプル・ホールド、高精度リファレンスを内蔵しています。また、ユニポーラおよびバイポーラ変換モードを備え、柔軟性が向上しています。LTC1400には、ナップ・モードとスリープ・モードの2つの省電力モードがあります。ナップ・モードの消費電流はわずか6mWで、即時にウェイクアップし変換を行うことができます。スリープ・モードでは、消費電力は標準で30μWです。スリープ・モードからの起動時に、シリアル・データ・ワードのリファレンス・レディ（REFRDY）信号を使用して、リファレンスが安定しチップが変換可能な状態にあることを示します。
LTC1400は、単一5V電源からの0V～4.096Vのユニポーラ入力、および±5V電源からの±2.048Vバイポーラ入力を変換します。DCスペックの最大値には、全温度範囲での±1LSBのINL、±1LSBのDNL、および45ppm/℃ ドリフトが含まれます。また、保証AC性能には、全温度範囲にわたる入力周波数100kHzでの70dBのS/(N＋D)および－76dBのTHDが含まれています。
3線式シリアル・ポートにより、さまざまなマイクロプロセッサ、マイクロコントローラ、およびDSPにコンパクトで効率的なデータ転送が可能です。
アプリケーション
- 高速データ収集
- デジタル信号処理
- 多チャネル・データ収集システム
- オーディオおよびテレコム処理
- デジタル無線
- スペクトラム分析
- 低消費電力およびバッテリ駆動システム
- ハンドヘルドまたはポータブル機器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
