製品概要
機能と利点

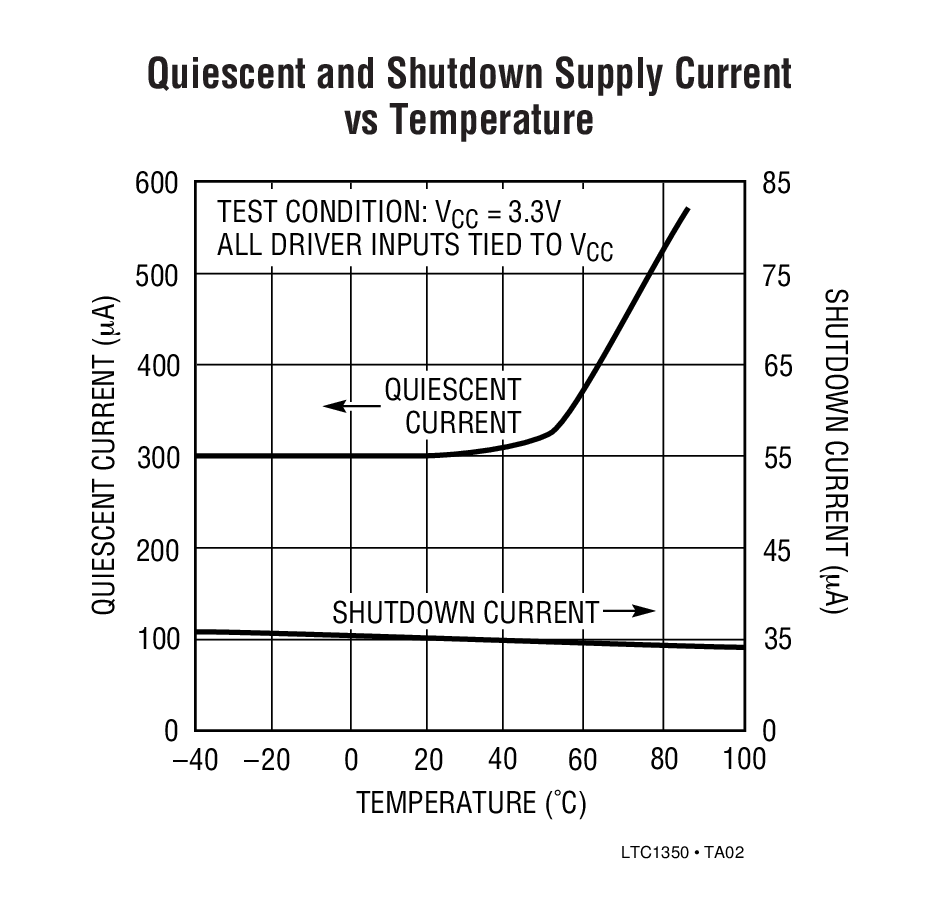

- 低消費電流： 300μA
- シャットダウン時にもレシーバ4および5がアクティブ： 35μA
- 静電耐量： ±10kV以上
- 単一3.3V電源動作
- 小容量外部コンデンサを使用： 0.1μF
- 120kボーで動作可能
- オフすると3ステート出力がハイ・インピーダンス状態になる
- 出力に過電圧を与えても電源に逆電流が生じない
- EIA/TIA-562 I/Oラインは損傷することなく±25Vにドライブ可能
- フロースルー構造
製品概要

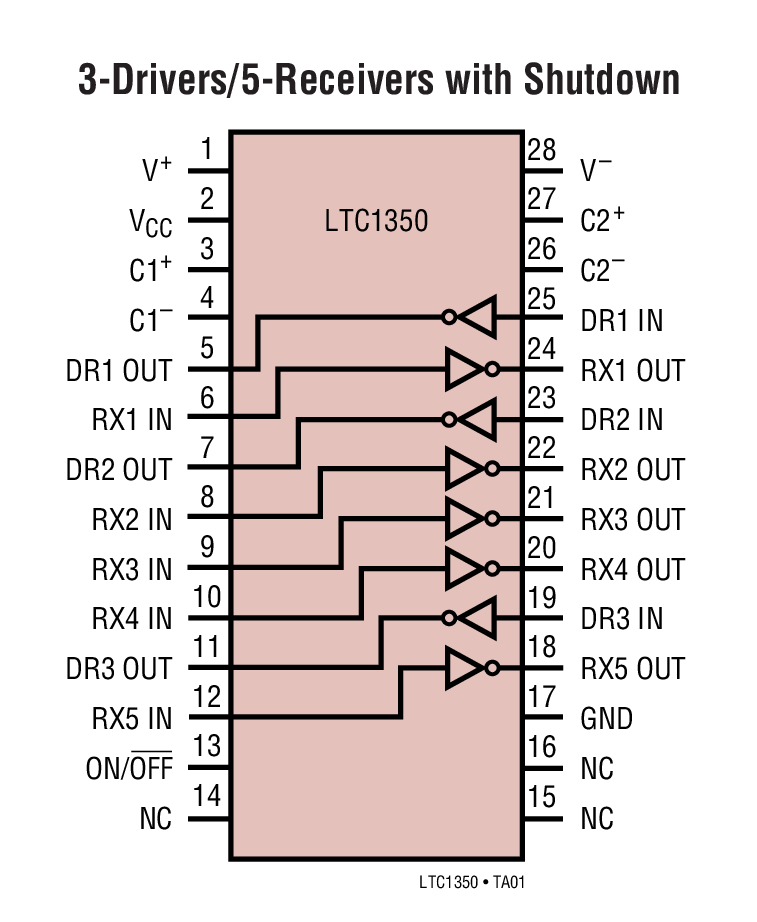

LTC1350は低消費電流の3ドライバ/5レシーバEIA/TIA-562トランシーバです。無負荷状態では、消費電流がわずか300μAです。チャージポンプは4個の0.1μFのコンデンサしか必要ありません。
シャットダウン・モードでは、2個のレシーバがアクティブになり、消費電流はわずか35μAです。すべてのRS232出力はシャットダウン時またはパワーオフ時にはハイ・インピーダンス状態になります。
LTC1350はすべてのデータ速度および過電圧EIA/TIA-562仕様に完全に準拠しています。トランシーバは1000pF、3kΩ負荷では、最大120kボーで動作可能です。ドライバ出力およびレシーバ入力は、損傷することなく±25Vにすることができ、±10kVの静電気に耐えることができます。
アプリケーション
- ノートブック・コンピュータ
- パームトップ・コンピュータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R277 Reliability Data3/23/2018
-
LTM2882 - 絶縁型RS232＋1W電源3/8/2011
-
RS232 Quick Guide10/8/2010
-
イノベーションを保護する：高精度から高出力まで5/23/2022
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

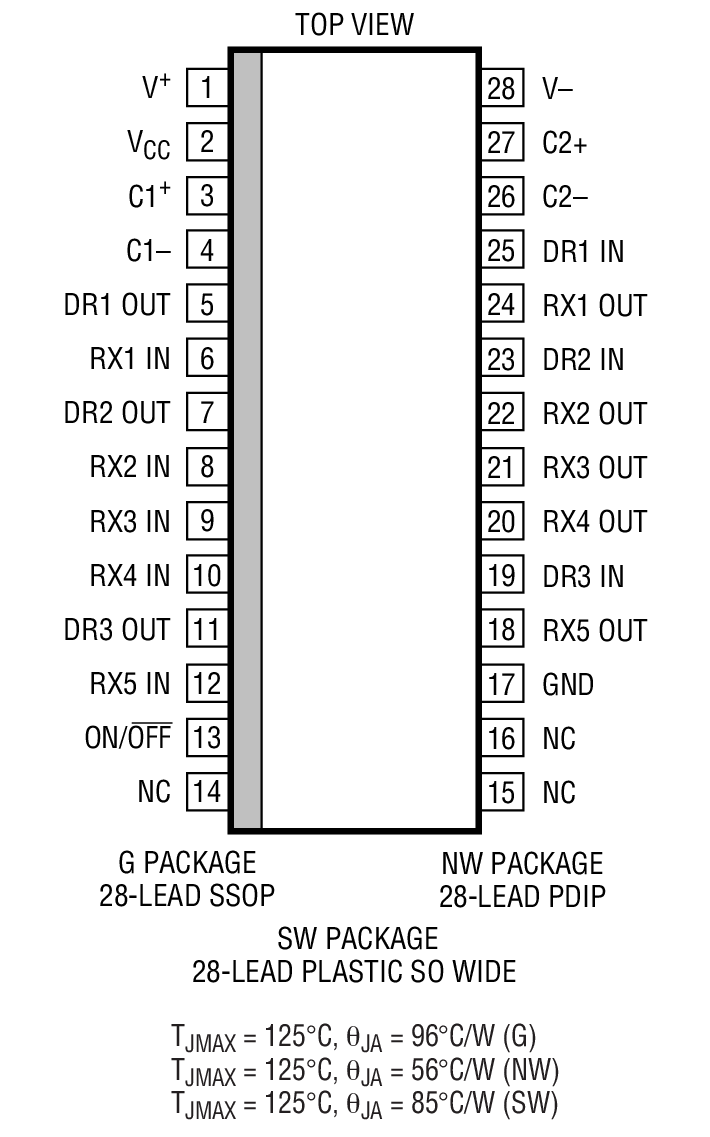

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1350CG#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC1350CG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC1350CNW#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead PDIP (Wide 0.6 Inch) | |
| LTC1350CSW#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide 0.3 Inch) | |
| LTC1350CSW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide 0.3 Inch) | |
| LTC1350IG#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC1350IG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC1350ISW#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide 0.3 Inch) | |
| LTC1350ISW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide 0.3 Inch) | |
| ウェハ・ファブリケーション・データ | R277 Reliability Data |
