製品概要
機能と利点
- 4個のRS232トランシーバまたは2個のRS485トランシーバをワンチップに搭載
- 単一5V電源動作
- ±10kVの繰返しESDパルスに耐える
- 小容量のチャージポンプ用コンデンサを使用：0.1μF
- 低消費電流：8mA(TYP)
- シャットダウン時の電源電流は10μA
- ループバック・モードでのセルフテスト可能
- パワーアップ／パワーダウン時に出力にグリッチが生じない
- 3ステート、シャットダウン、電源オフでドライバはハイ・インピーダンス状態を維持
- サーマル・シャットダウン保護回路内蔵
- I/Oラインの耐圧：±25V
製品概要

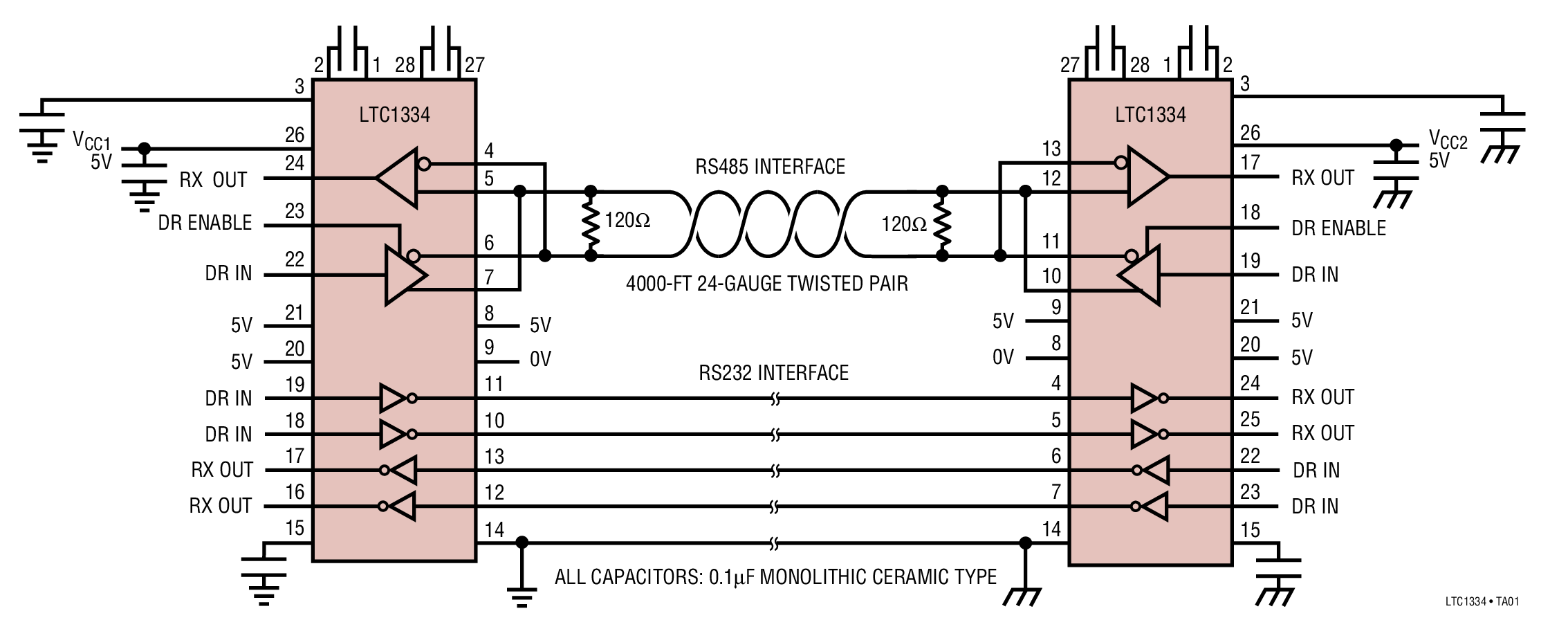

LTC1334は、低消費電力のCMOS双方向トランシーバで、2つの構成変更可能なインタフェース・ポートを備えています。2つのRS485差動ポート、2つのデュアルRS232シングルエンド・ポート、または1つのRS485差動ポート、および1つのデュアルRS232シングルエンド・ポートとして構成することができます。内蔵チャージポンプには、昇圧された正および負の電源を生成するために0.1μFのコンデンサが4個必要であり、それによってRS232ドライバは、単一5V電源で、RS232±5Vの出力振幅条件を満足することができます。シャットダウン・モードでは、ICC電流電源が10μAに低減されます。
RS232トランシーバはRS232規格に完全に準拠しています。RS485トランシーバはRS485およびRS422規格に完全に準拠しています。すべてのインタフェース・ドライバが短絡およびサーマル・シャットダウン保護機能を備えています。イネーブル・ピンによって、RS485ドライバ出力がハイ・インピーダンスになり、出力が電源レールを越えたり電源がオフのときでもハイ・インピーダンス状態が維持されます。ドライバ出力とレシーバ入力の両方とも±10kVのESDに対して保護されています。ループバック・モードではセルフ診断テストのために、ドライバ出力をレシーバ入力に戻して接続できます。
アプリケーション
- 低消費電力RS485/RS422/RS232/EIA562インタフェース
- ソフトウェアで選択可能なマルチプロトコル・インタフェース・ポート
- ケーブル中継器
- レベル変換器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R277 Reliability Data3/23/2018
-
Multiprotocol Transceivers2/16/2016
-
イノベーションを保護する：高精度から高出力まで5/23/2022
おすすめ製品
LTC1334 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

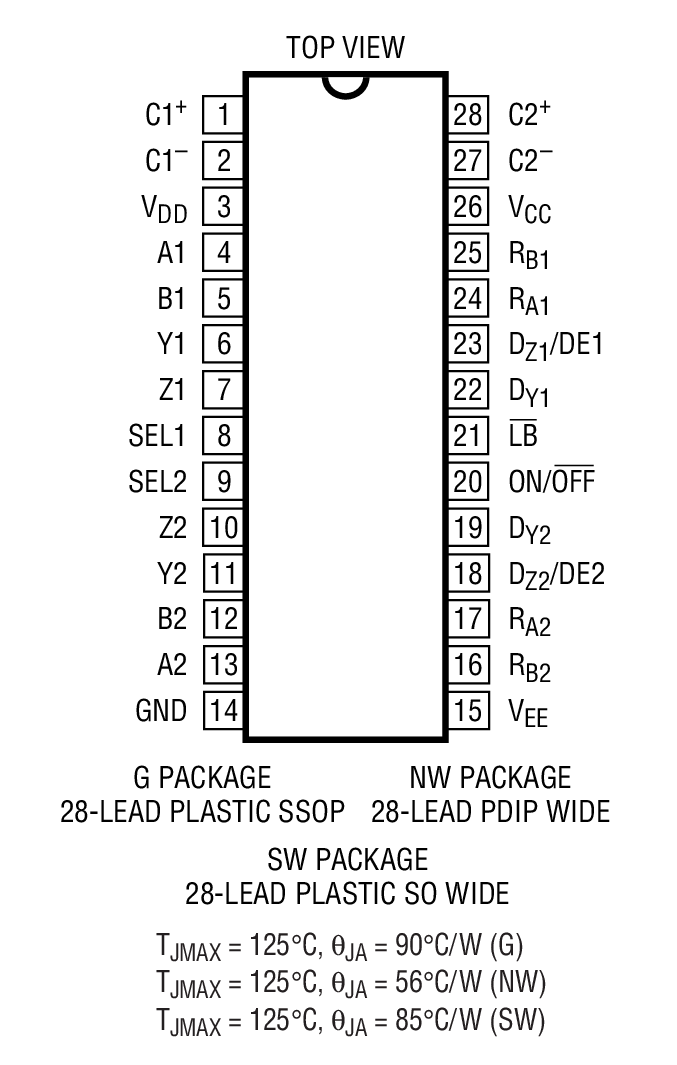

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1334CG#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC1334CG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC1334CNW#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead PDIP (Wide 0.6 Inch) | |
| LTC1334CSW#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide 0.3 Inch) | |
| LTC1334CSW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide 0.3 Inch) | |
| LTC1334IG#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC1334IG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC1334INW#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead PDIP (Wide 0.6 Inch) | |
| LTC1334ISW#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide 0.3 Inch) | |
| LTC1334ISW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide 0.3 Inch) | |
| ウェハ・ファブリケーション・データ | R277 Reliability Data |
