LTC1327

3.3VマイクロパワーEIA/TIA-562トランシーバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.95
特長

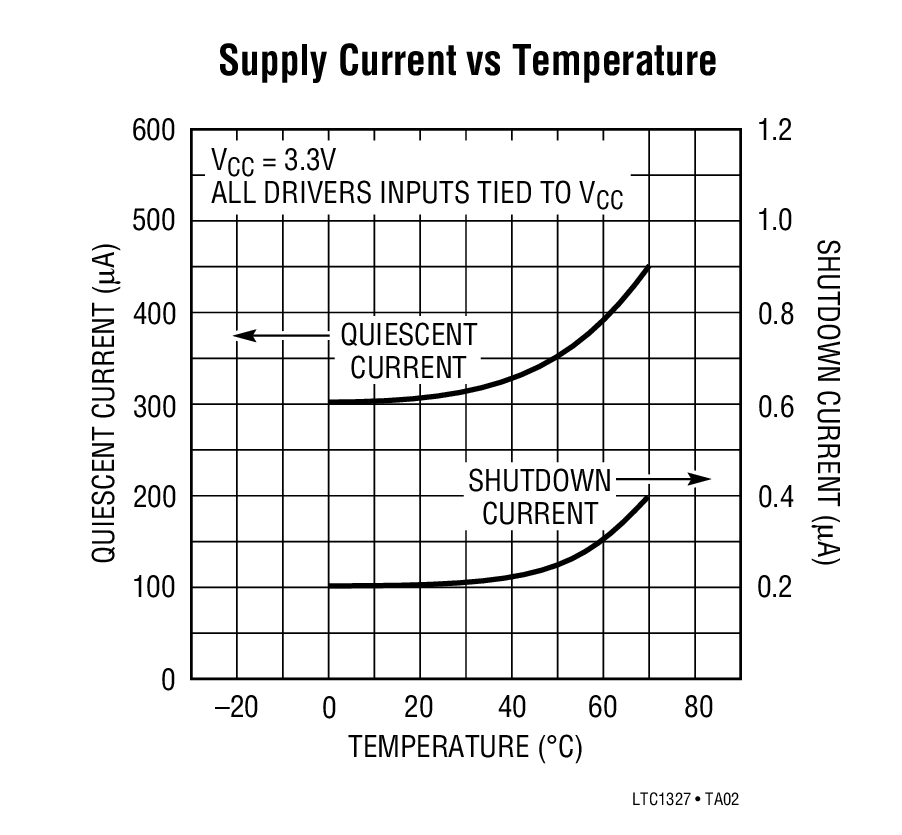

  • 低消費電流: 300μA
  • シャットダウン時の消費電流: 0.2μA
  • 静電耐量: ±10kV以上
  • 単一3.3V電源動作
  • 小容量外部コンデンサを使用: 0.1μF
  • 120kボーで動作可能
  • オフ時に出力がハイ・インピーダンスになる
  • 出力に過電圧を与えても電源に逆電流が生じない
  • EIA/TIA-562 I/Oラインは損傷することなく±25Vまでドライブ可能
  • フロースルー構造
製品概要
show more Icon

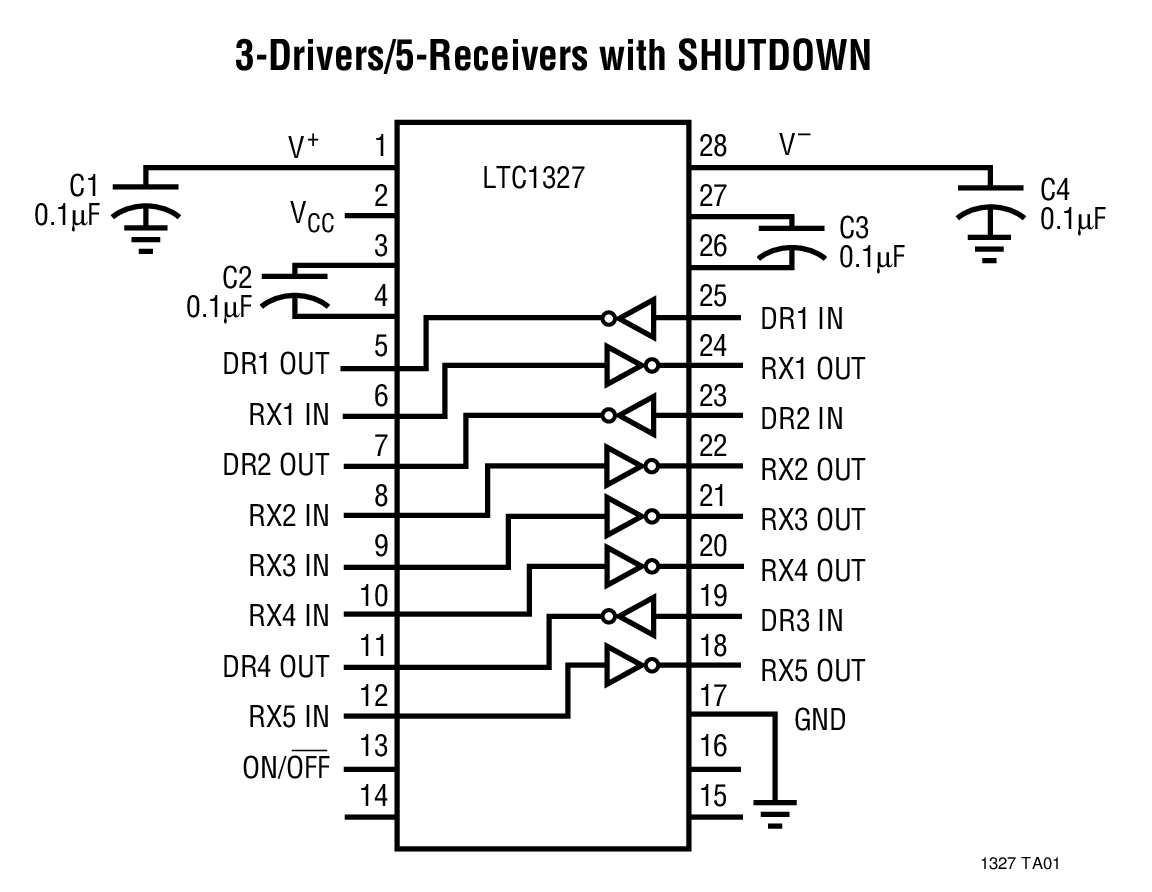

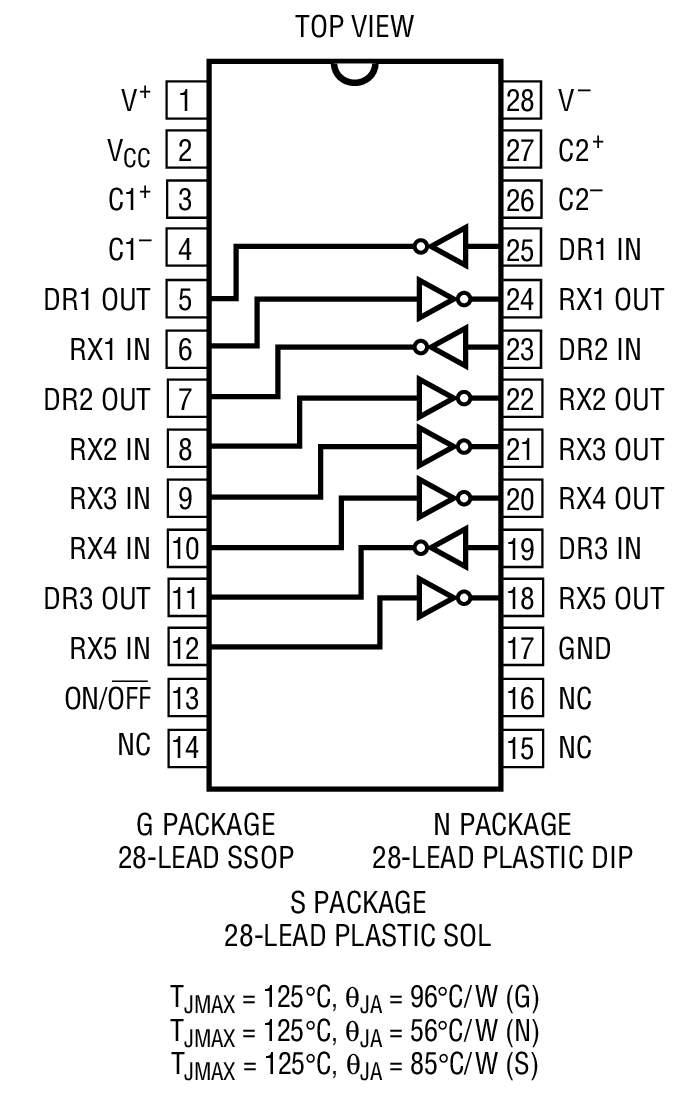

LTC1327は高性能・低消費電力の3ドライバ/5レシーバEIA/TIA-562トランシーバです。無負荷時の消費電流はわずか300μAです。チャージポンプには4個の0.1μFのコンデンサしか必要ありません。

シャットダウン・モードでは、電源電流はさらに0.2μAまで低下します。シャットダウン時および電源オフ時には、すべてのEIA/TIA-562出力はハイ・インピーダンスになります。

LTC1327はEIA/TIA-562のすべてのデータ速度および過電圧仕様に完全に準拠しています。トランシーバは100pF/3kΩ負荷接続時に最大120kボーで動作可能です。ドライバ出力とレシーバ入力は、損傷することなく±25Vまでドライブ可能で、±10kVの静電気に耐えることができます。


アプリケーション

  • ノートブック・コンピュータ
  • パームトップ・コンピュータ
