LTC1324

製造中止

単一電源LocalTalk®トランシーバ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 廃品: このデータシートは参考用としてのみご使用ください。 代替品については、弊社にお問い合わせください。
  • シングル・チップ5V LocalTalkポート
  • 低消費電力：ICC＝1mA(標準)
  • シャットダウン・ピンによってICCを1μA(標準)に低減
  • デジタルで選択可能な低スルーレート・モードでEMI放射を低減
  • スリーステートまたは電源オフ時にドライバが高インピーダンスを維持
  • サーマル・シャットダウン保護回路内蔵
  • ドライバを短絡から保護

LTC1324は、Apple® LocalTalkネットワーク上で動作するように設計された単一5Vライン・トランシーバです。ドライバは、デジタルで選択可能な低スルーレート・モードによりEMI放射を低減します。LTC1324の消費電流は、アクティブ時にわずか1mA、シャットダウン時に1μAです。 差動ドライバ出力は、ディスエーブル時、シャットダウン時、または電源オフ時にスリーステートになります。また、出力同相電圧が電源レールを超える場合でも、ドライバ出力は高インピーダンスを維持します。ドライバ出力とレシーバ入力の両方が±10kVまでのESDによる損傷から保護されています。

LTC1324は16ピンSOワイド・パッケージで供給されます。

アプリケーション

  • LocalTalk周辺機器
  • ノートブックおよびパームトップ・コンピュータ
  • バッテリ駆動システム
LTC1324
単一電源LocalTalk®トランシーバ

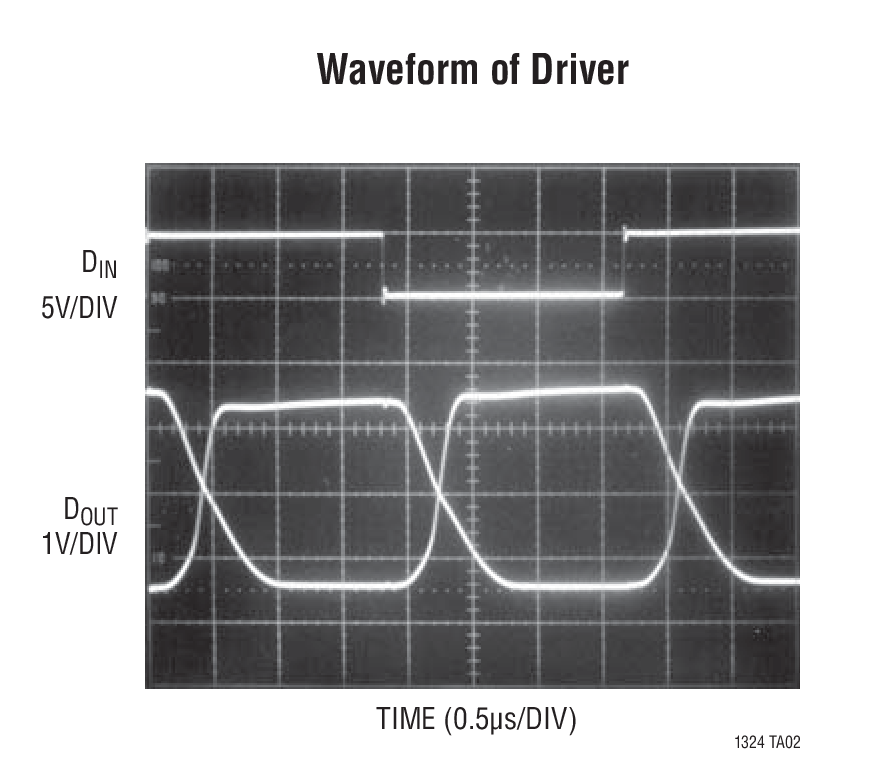

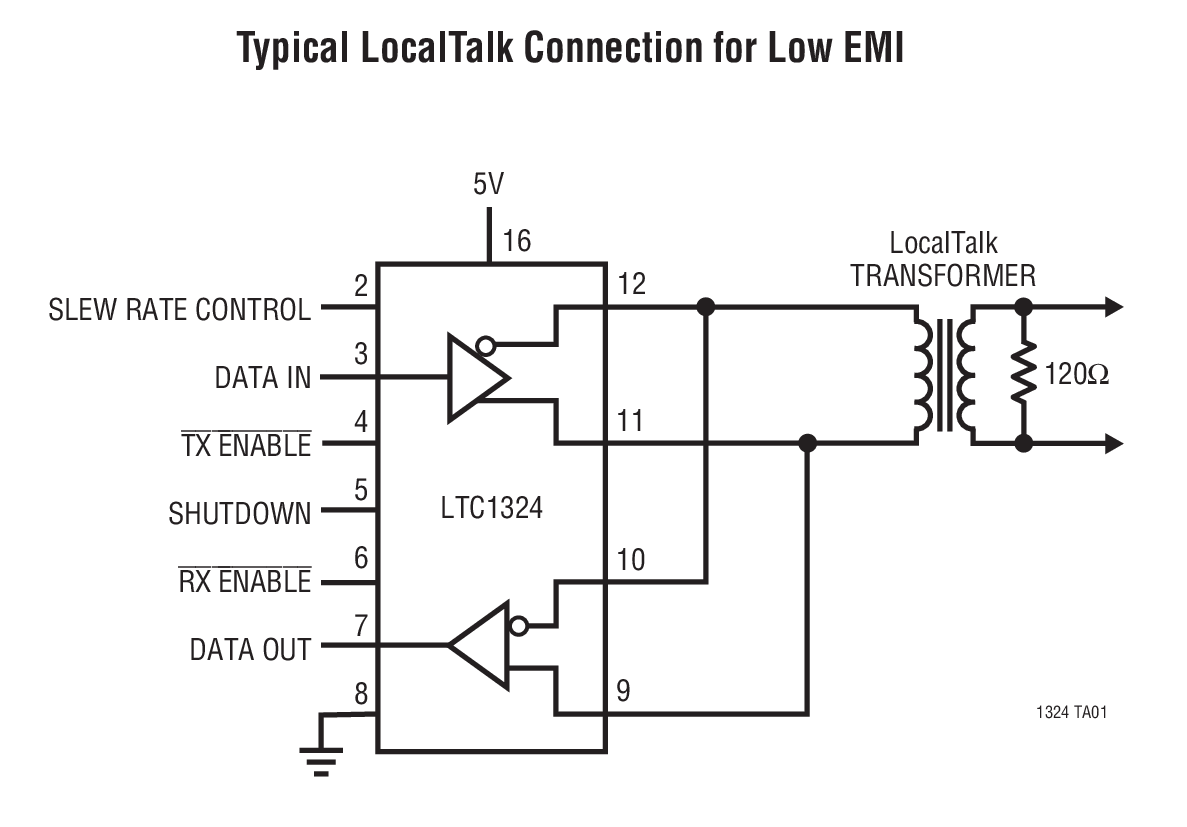

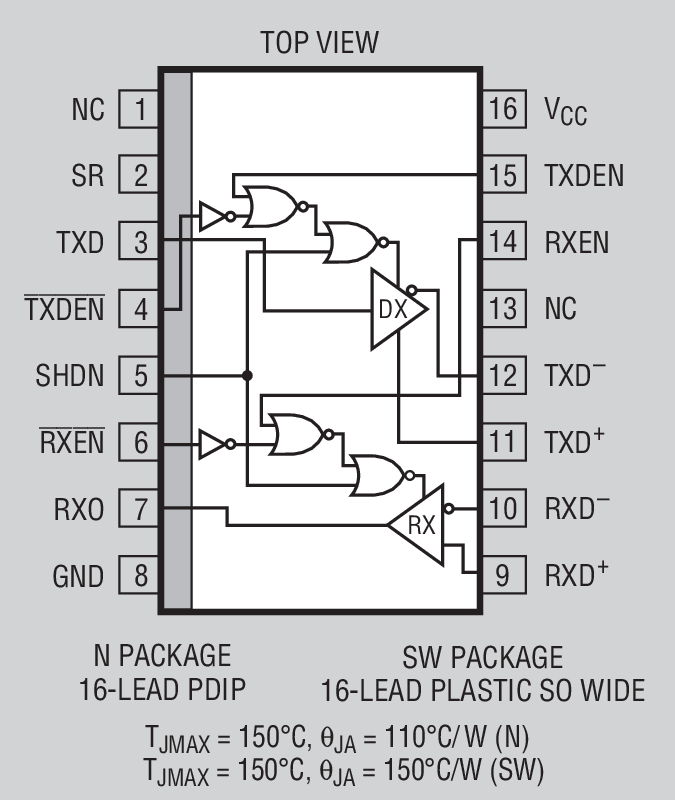

Typical LocalTalk Connection for Low EMI Waveform of Driver Product Package 1
