製品概要

機能と利点

  • 超高効率: 95%以上が可能
  • 高電流動作にはNチャネルMOSFET、低ドロップアウト動作にはPチャネルMOSFETをドライブ
  • ピン選択可能なバースト・モード動作
  • 1%の出力精度(LTC1266A)
  • トップサイド・ドライバの位相をピン選択して、昇圧または降圧動作が可能
  • 広いVIN範囲: 3.5Vから20V
  • バッテリ電圧降下検出器内蔵
  • 広い電流範囲で高効率を維持
  • 軽負荷時の低スタンバイ電流: 170μA
  • 電流モード動作で優れたラインおよび負荷過渡応答を達成
  • ロジック制御によるマイクロパワー・シャットダウン: IQ < 40μa
  • 短絡保護回路内蔵
  • オーバラップしないゲート・ドライブによる同期スイッチング

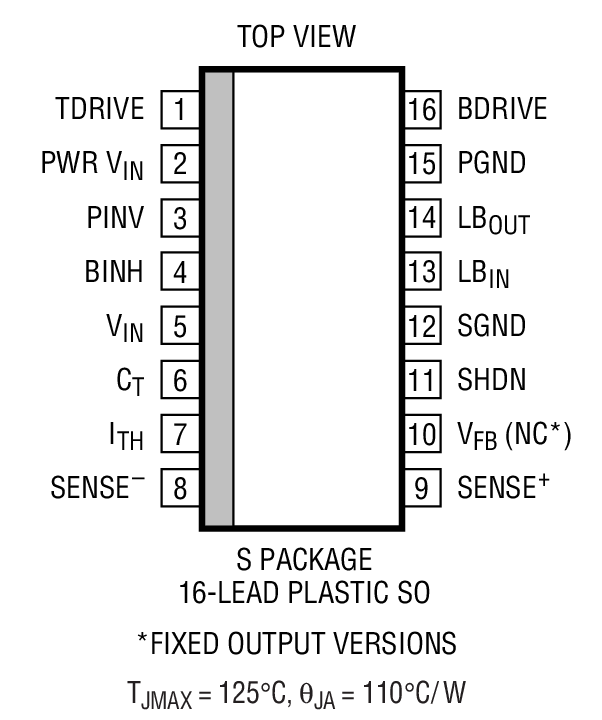

  • 16ピン・ナローSOパッケージで供給

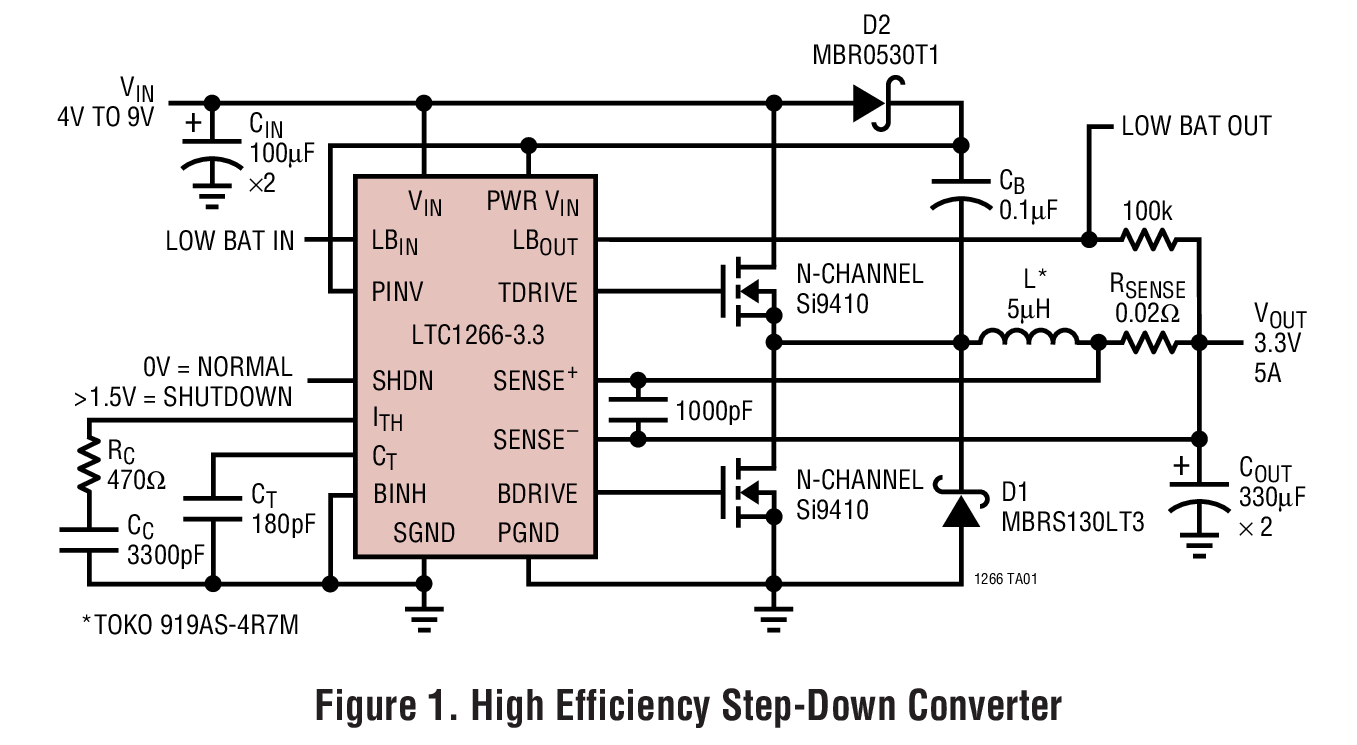

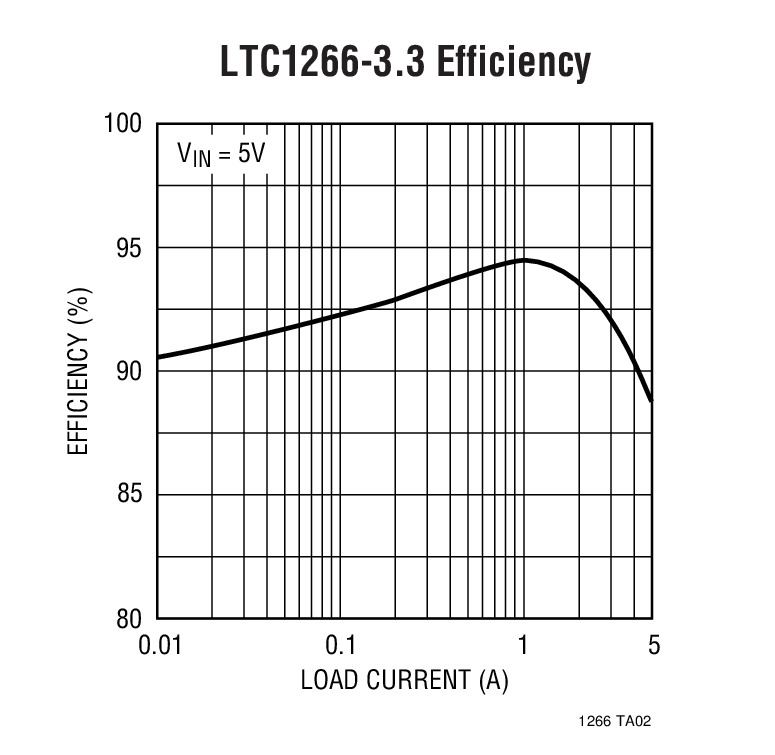

製品概要

LTC1266シリーズは同期整流式スイッチング・レギュレータ・コントローラのファミリで、低出力電流時に高効率を維持するための自動バースト・モードTM動作を特徴としています。これらのデバイスは、外部パワーMOSFETをコンスタント・オフタイム電流モード・アーキテクチャを使用して、最大400kHzのスイッチング周波数でドライブし、インダクタに一定のリップル電流を供給します。これらは、NチャネルまたはPチャネルのトップサイドMOSFETをドライブすることができます。

動作電流レベルは、外部電流センス抵抗を通してユーザがプログラムできます。入力電源範囲が広く、3.5Vから18V(最大20V)で動作可能です。コンスタント・オフタイム・アーキテクチャを採用しているため、トップサイドMOSFET(Pチャネル使用時)のRDS(ON)とインダクタおよび電流センス抵抗の抵抗によってのみ制限される低ドロップアウト・レギュレーションが可能です。

LTC1266シリーズは、高電流時に効率を高めるための同期整流式スイッチングと、スイッチング損失を低減するバースト・モード動作と呼ぶ自動低電流動作モードを組み合わせています。スタンバイ電源は、VIN=5V(IOUT=0)のときにわずか1mWに低減されます。バースト・モード動作での負荷電流は標準で0mAから500mAです。


アプリケーション

  • ノートブックおよびパームトップ・コンピュータ
  • 携帯用計測器
  • セルラー電話
  • DC電力配分システム
  • GPSシステム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
