LTC1264: High Speed, Quad Universal Filter Building Block Data Sheet8/31/2007PDF235K
製品概要
機能と利点
- 高速、中心周波数： 250kHz(MAX)
- 0.3インチ幅のパッケージに4つの同一フィルタを内蔵
- クロック対中心周波数比20：1
- ダブル・サンプリングによりエイリアシングを改善
- ±2.37Vから±8Vの電源で動作
- 内部抵抗を内蔵したカスタム・バージョンも供給
- 低ノイズ
- 低高調波歪み

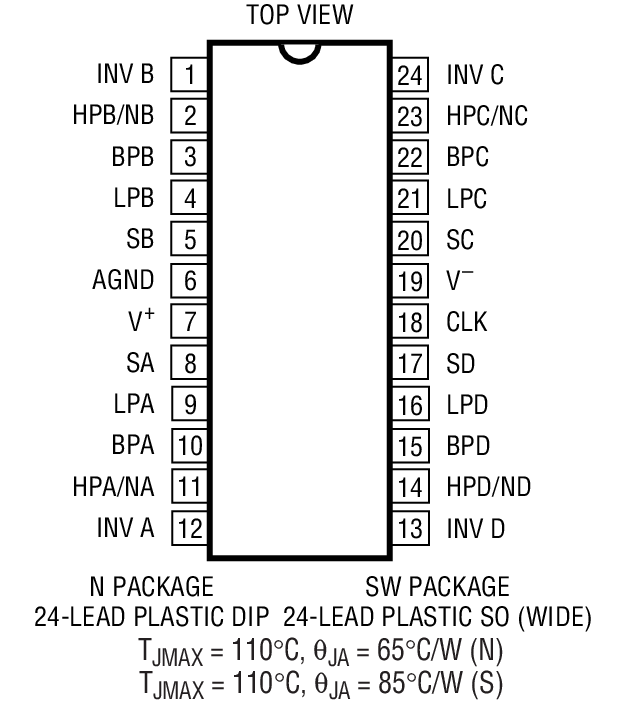

- 24ピンDIPおよびSO広型パッケージ
製品概要

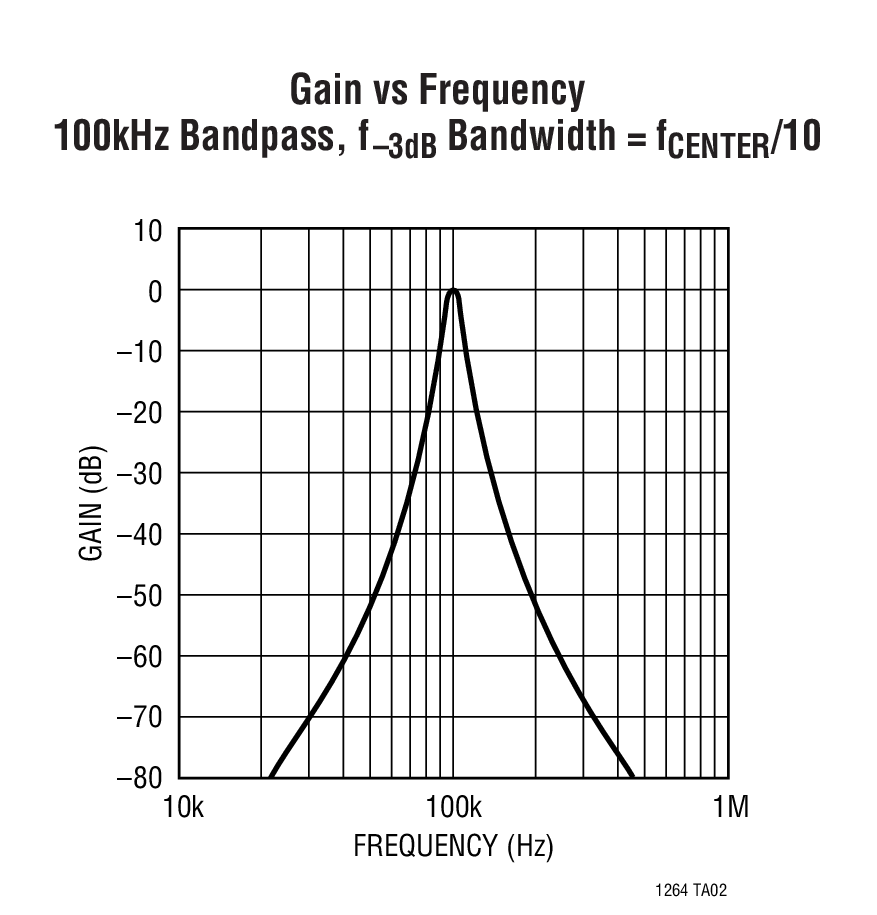

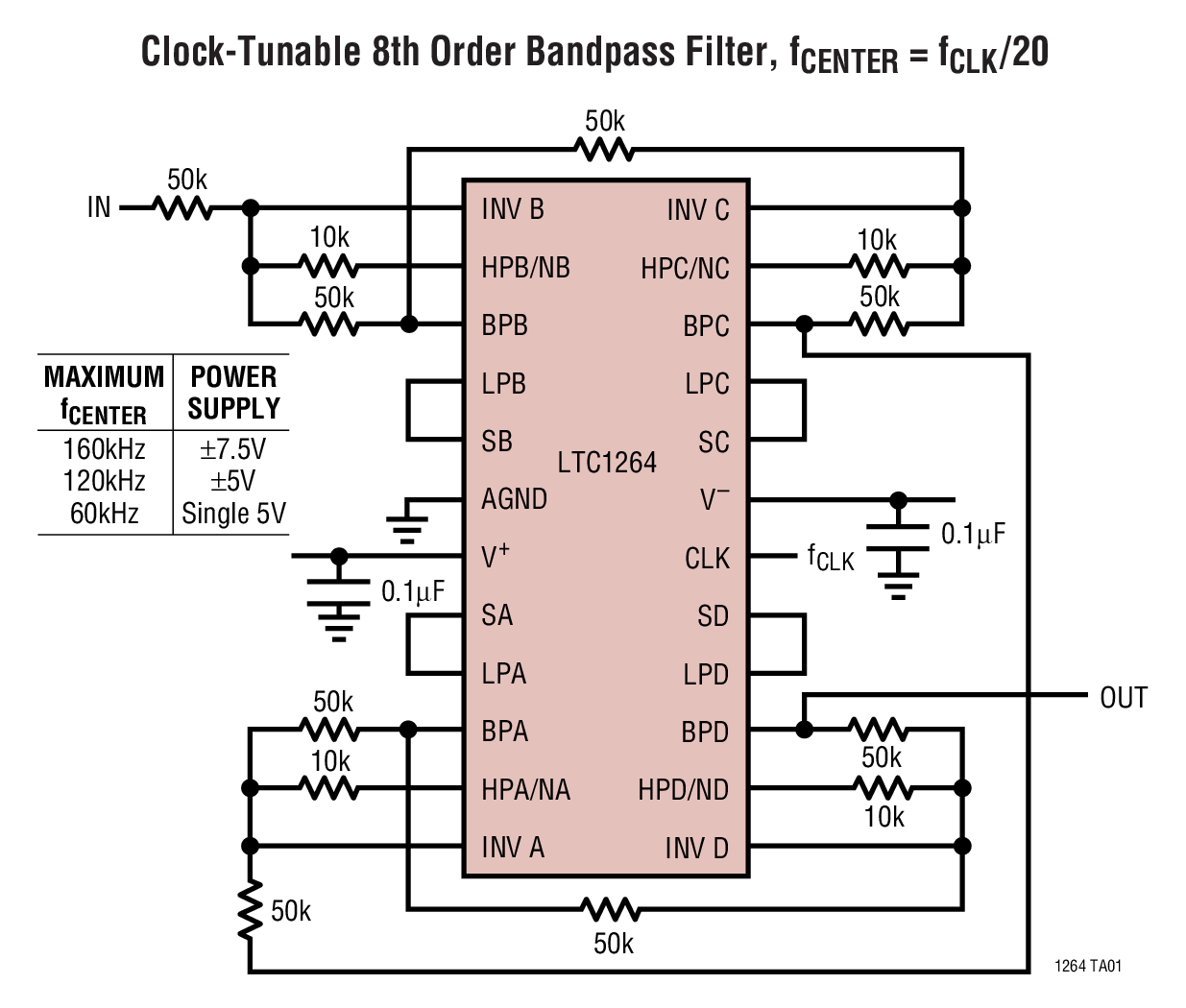

LTC1264は最大250kHzの中心周波数で動作するように設計された、4つの同一高速2次スイッチト・キャパシタ・フィルタ構成ブロックで構成されています。各構成ブロックは3本から5本の抵抗を付加することにより、ローパス、ハイパス、バンドパス、およびノッチなどの2次のフィルタを実現できます。2次フィルタの中心周波数は、外部クロックによって調整されます。クロック対中心周波数比は内部で20：1に設定されていますが、外付け抵抗で変更することができます。
LTC1264のエイリアシング性能は、各2次セクションをダブル・サンプリングすることによって改善されています。入力信号周波数がクロック周波数の2倍以上にならないと、エイリアス成分は検出できません。
内部薄膜抵抗を備えたLTC1264のカスタム・モノリシック・バージョンも提供しています。
アプリケーション
- デジタル通信
- スペクトラム拡散通信
- スペクトル解析
- ローラン・レシーバ
- 計測装置
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R042 Reliability Data3/23/2018PDF21 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1264CN#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1264CSW#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SOIC (Wide 0.3 Inch) | |
| LTC1264CSW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SOIC (Wide 0.3 Inch) | |
| ウェハ・ファブリケーション・データ | R042 Reliability Data |
