製品概要

機能と利点

  • ベッセルより優れたロールオフ
  • 高速: fC < /- 200kHz
  • 14ピン・パッケージに位相等化フィルタを収容
  • 位相および群遅延応答を100%テスト
  • オーバシュート5%、リンギングのない過渡応答
  • 100kHzパスバンドで65dBより優れたTHD
  • 外付け部品が不要

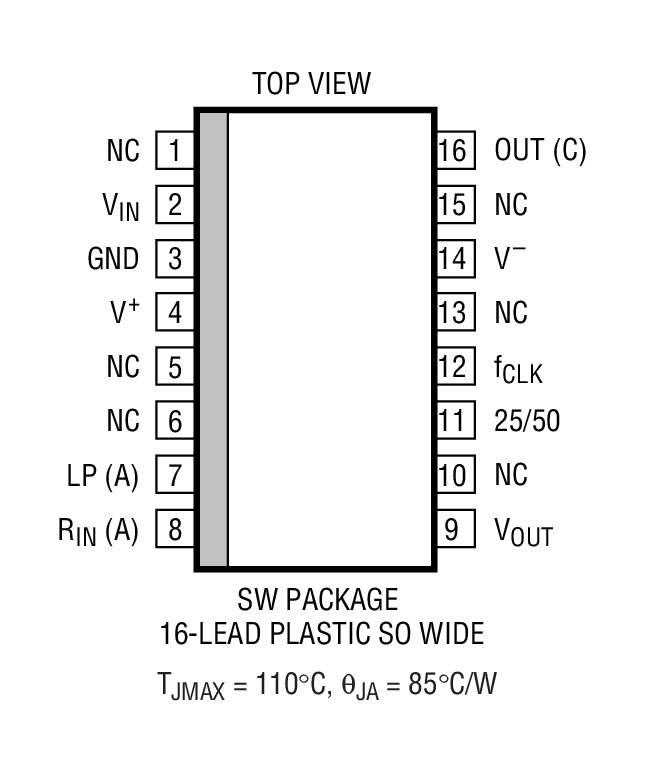

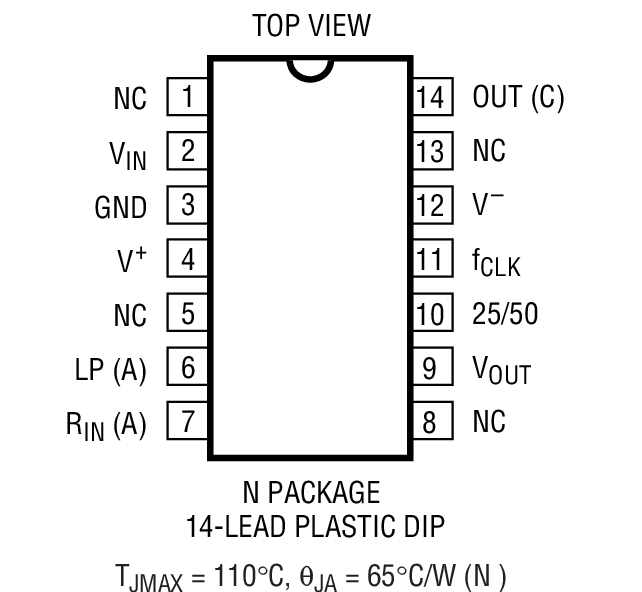

  • 14ピンDIPおよび16ピンSO広型パッケージ

製品概要

H(メタルキャン)、J(セラミック)、K(メタルキャン)パッケージではすでに廃品になっています。

LTC1264-7はクロックによりカットオフ周波数調整が可能なモノリシック8次ローパス・フィルタで、リニアなパスバンド位相と平坦な群遅延を特長としています。振幅応答はパスバンドではほぼ平坦で、同等の8次ベッセル・フィルタよりロールオフが急峻です。たとえば、カットオフ周波数の2倍の周波数では、フィルタの減衰は28dB(ベッセルでは12dB)あり、カットオフ周波数の3倍の周波数では55dB(ベッセルでは30dB)です。LTC1264-7のカットオフ周波数は外部TTLまたはCMOSクロックを用いて調整されます。

LTC1264-7のクロック対カットオフ周波数比は25:1(ピン10をV+に接続)、または50:1(ピン10をV-に接続)に設定することができます。

フィルタが25:1のクロック対カットオフ周波数比で動作する場合、入力は二重サンプリングされるため、エイリアシングの発生する可能性が低くなります。

LTC1264-7は最高の速度を発揮できるように最適化されています。動作条件に応じて、200kHzから250kHzまでのカットオフ周波数を得ることができます。(パスバンド対クロック周波数のグラフを参照してください。)

LTC1264-7はLTC1064-Xシリーズとピン・コンパチブルです。


アプリケーション

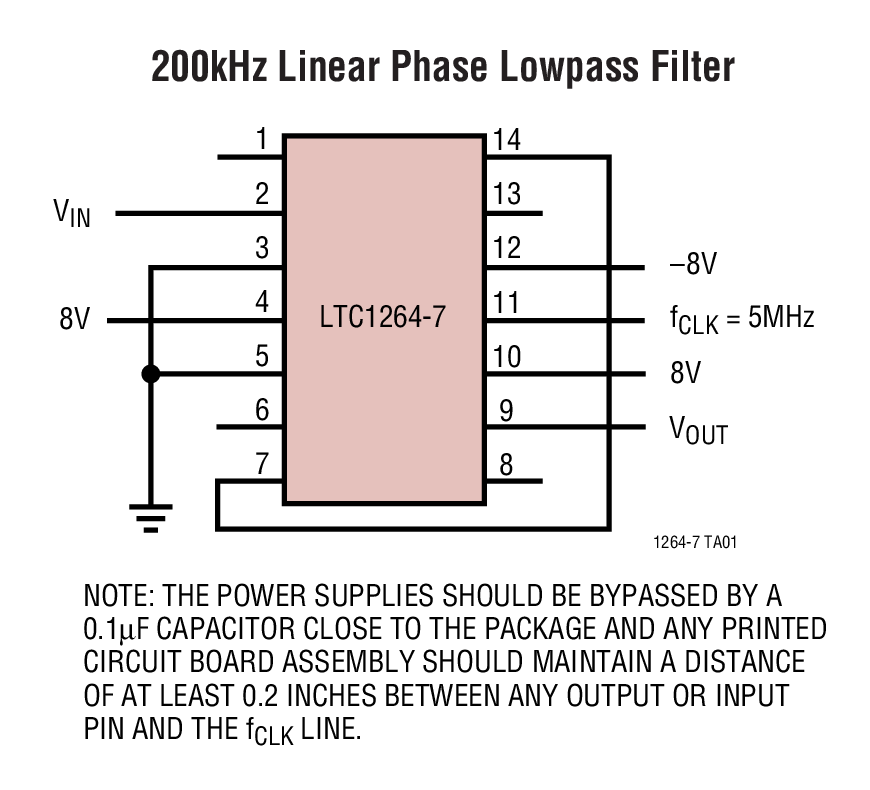

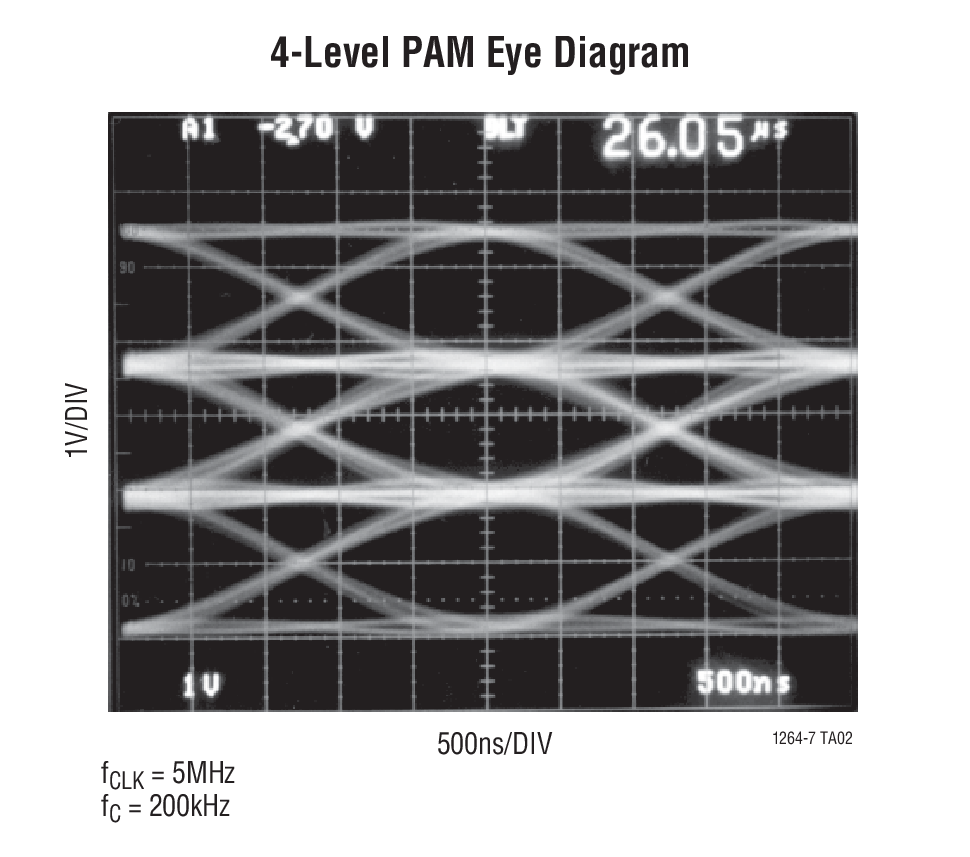

  • データ通信用フィルタ
  • 時間遅延ネットワーク
  • 位相が一致したフィルタ
