特長
- 保証出力電流：60mA
- 出力電圧を12V±5%に安定化
- インダクタ不要
- 電源電圧範囲：4.75V～5.5V
- シャットダウン時の電源電流：0.5μA(TYP)
- 低消費電力：ICC＝300μA

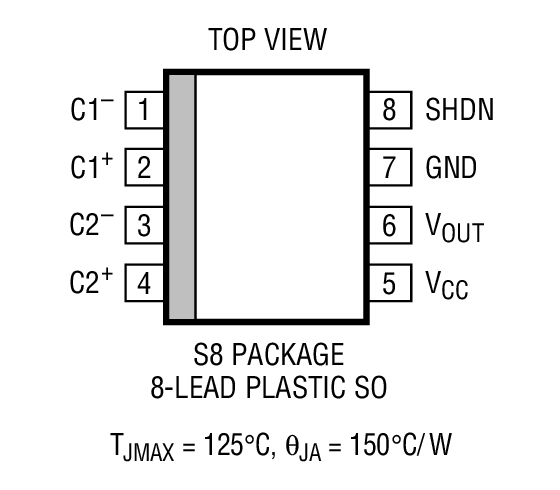

- 8ピンSOパッケージで供給
- LTC1262およびMAX662と同じピン配置
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC1263は安定化された12V・60mA出力のDC/DCコンバータです。ダブル・バイト幅フラッシュ・メモリをプログラムするのに必要な12V±5%出力を供給します。出力はインダクタを使用しなくても、4.75Vの低入力電圧から60mAの電流を供給します。わずか4個のコンデンサを外付けするだけで、非常に小型の表面実装可能な回路を構成することができます。出力が短時間グランドに短絡してもデバイスは損傷を受けません。
アクティブ“H”TTLコンパチブル・シャットダウン・ピンを直接マイクロプロセッサに接続することができます。シャットダウン時には消費電流がさらに標準0.5μAに減少します。
LTC1263は8ピンSOパッケージで供給されます。
アプリケーション

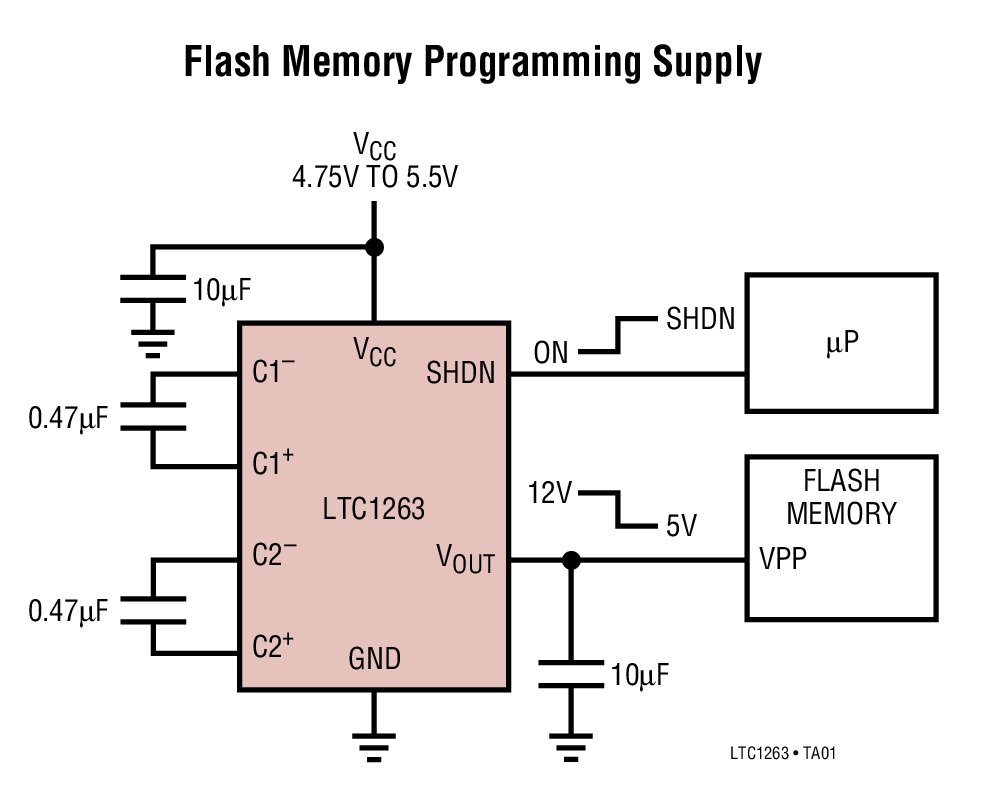

- 12Vフラッシュ・メモリ・プログラミング電源
- コンパクトな12Vオペアンプ電源
- バッテリ動作システム
