製品概要

機能と利点

  • 最低損失で3.3V電源の切替えが可能
  • 標準3.3Vまたは5V電源で動作
  • 3μAの待機時消費電流
  • 80μA動作時消費電流
  • 低コストNチャンネル・パワーMOSFETをドライブ可能
  • チャージポンプ用外付け部品が不要
  • スイッチング・オンタイム/オフタイム調整可能
  • 3.3Vおよび5Vロジック・ファミリとコンパチブル
  • 8ピンSOICで供給可能

製品概要

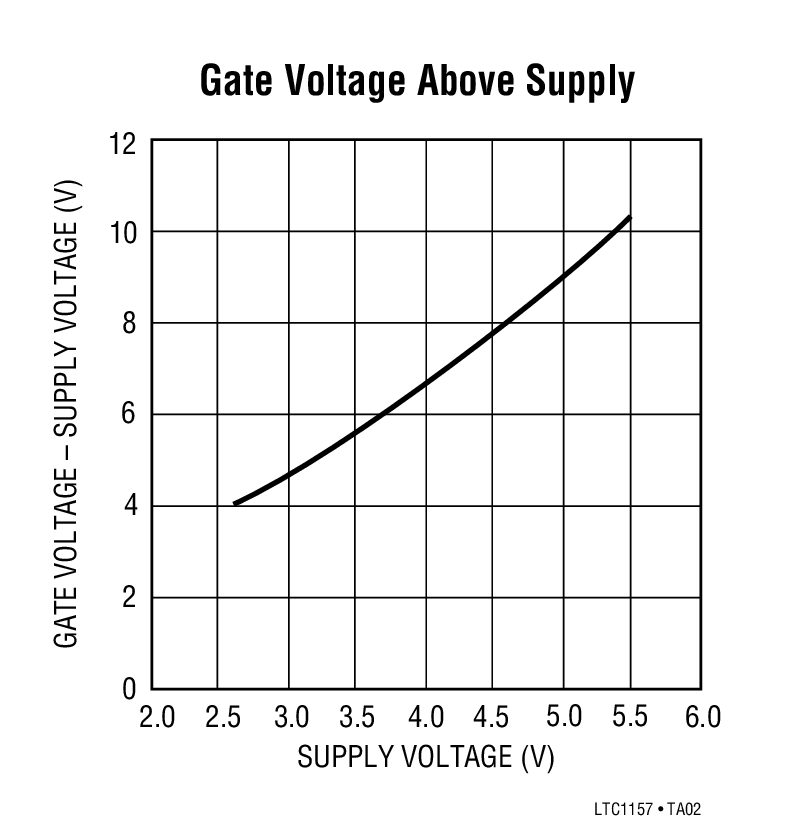

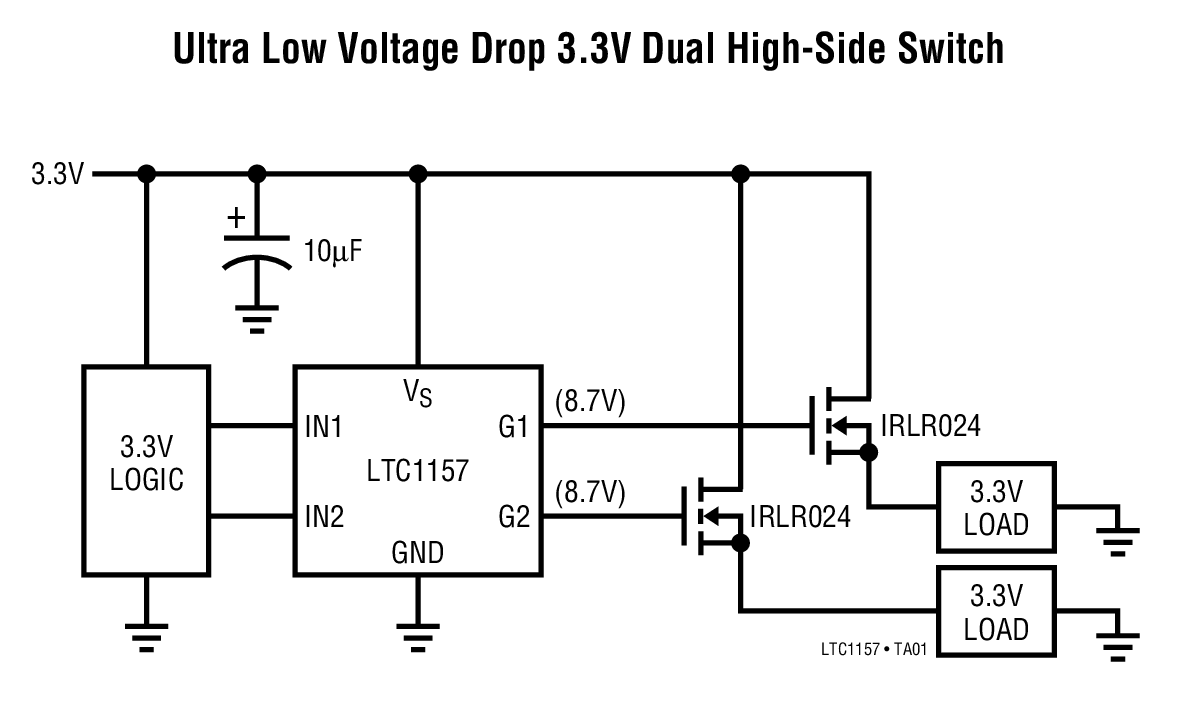

LTC1157デュアル3.3VマイクロパワーMOSFETゲート・ドライバは、低RDS(ON)のNチャネル・スイッチ(PチャネルMOSFETはVGS</=3.3VでRDS(ON)を保証していないためNチャネル・スイッチが必要です)を通して、電源またはグランドを基準とする負荷を切り替えることができます。LTC1157の内部チャージポンプはゲート・ドライブ電圧を正電源レールより5.4V高く(グランドから8.7V)昇圧し、3.3Vハイサイド・アプリケーション用のロジック・レベルNチャネル・スイッチおよび3.3Vローサイド・アプリケーション用の標準Nチャネル・スイッチを完全に導通させます。5Vでのゲート・ドライブ電圧は、標準で電源から8.8V高くなる(グランドから13.8V)ため、標準NチャネルMOSFETスイッチをハイサイドおよびローサイド・アプリケーションの両方に使用することができます。

LTC1157は待機時電流が3μA、動作時電流が80μAのマイクロパワー動作となっていますので、バッテリ電源アプリケーションに最適です。

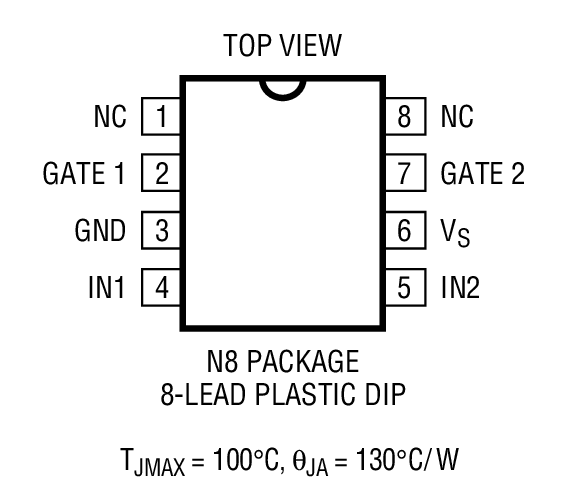

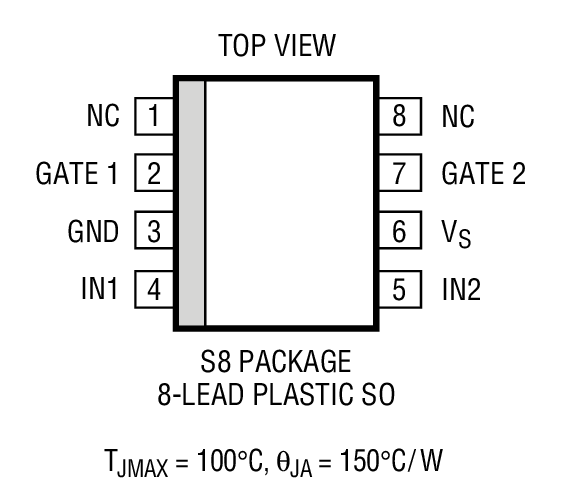

LTC1157は8ピンDIPおよびSOICの両方で供給されます。


アプリケーション
  • ノート型コンピュータのパワー・マネージメント
  • パームトップ型コンピュータのパワー・マネージメント
  • Pチャンネル・スイッチとの置換え
  • バッテリの充電と管理
  • 5Vおよび3.3V電源のスイッチング
  • ステッパ・モータおよびDCモータの制御
  • セルラー電話およびポケットベル
