LTC1069-1

製造中

低消費電力、8次プログレッシンブ･エリプティック･ローパス･フィルタ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • SO-8パッケージの8次エリプティック･フィルタ
  • 単一3.3V～±5V電源動作
  • 1.2fCUTOFFで－20dB
  • 1.4fCUTOFFで－52dB
  • 2fCUTOFFで－70dB
  • 広いダイナミック･レンジ
  • 広帯域ノイズ：110μVRMS
  • 消費電流：3.8mA（±5V電源）
  • 消費電流：2.5mA（単一5V電源）
  • 消費電流：2mA（単一3.3V電源）

LTC1069-1はモノリシック8次ローパス･フィルタで、カットオフ周波数がクロック調整可能で、単一5V電源での消費電流は2.5mAです。また、LTC1069-1は単一3.3V電源でも動作します。

LTC1069-1のカットオフ周波数（fCUTOFF）は、クロック周波数÷100になります。fCUTOFFでの利得は－0.7dBで、標準パスバンド･リップルは0.9fCUTOFFまでは ±0.15dBです。LTC1069-1のストップバンド減衰の特長はプログレッシブ･エリプティック応答で、減衰量は1.2fCUTOFFにおいて20dB、1.4fCUTOFFにおいて52dB、また2fCUTOFFにおいて70dBです。

±5V電源では、LTC1069-1のカットオフ周波数は12kHzまでクロック調整可能です。単一5V電源では最大カットオフ周波数は8kHzです。

LTC1069-1はダイナミック･レンジを犠牲にすることなく低消費電力を実現しています。 ±5V電源で入力範囲が0.3VRMS～2.5VRMSの場合、信号対（ノイズ＋THD）比は ³ 70dBです。また、広帯域ノイズは110μVRMSです。 低消費電力または高速において、他のフィルタ応答を実現することもできます。詳細については、弊社にお問い合わせください。

LTC1069-1は8ピンPDIPパッケージと8ピンSOパッケージで供給されます。


アプリケーション

  • テレコム用フィルタ
  • アンチエイリアシング･フィルタ
LTC1069-1
低消費電力、8次プログレッシンブ･エリプティック･ローパス･フィルタ

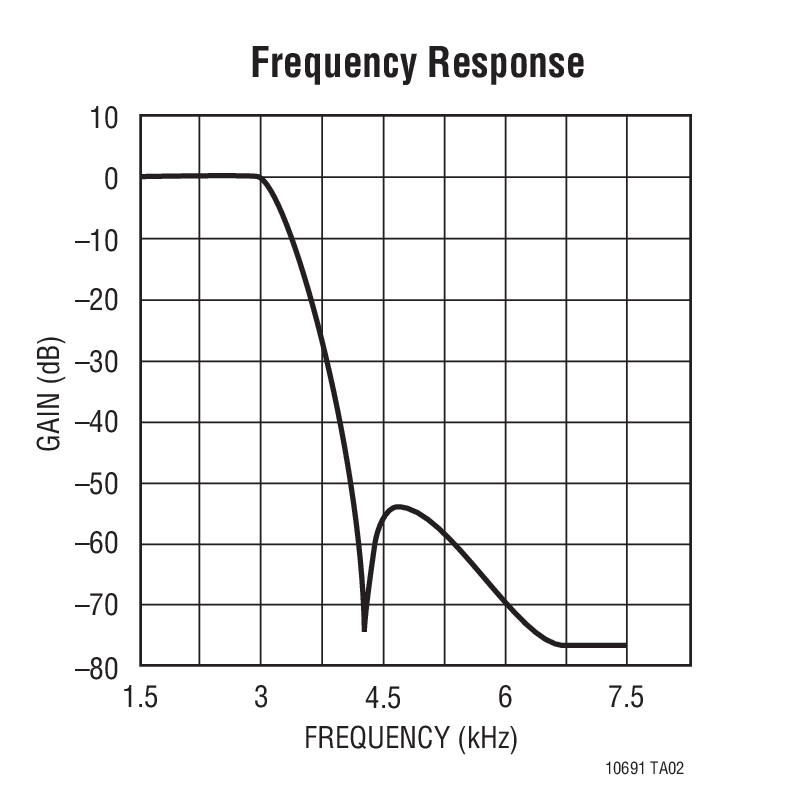

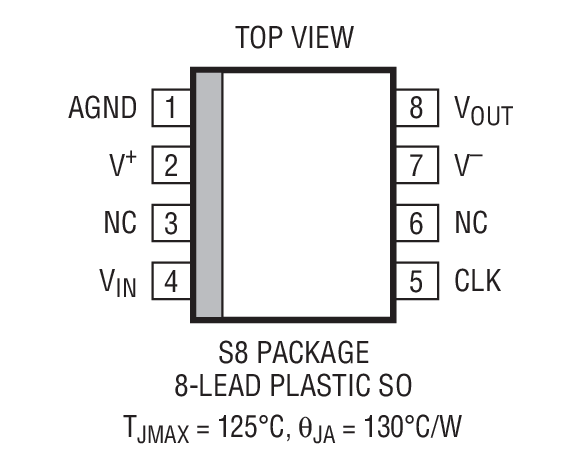

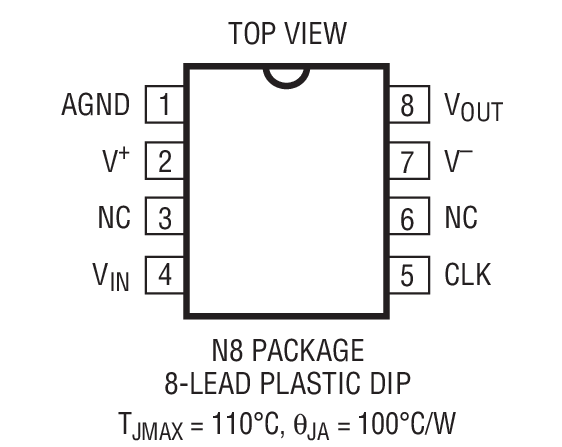

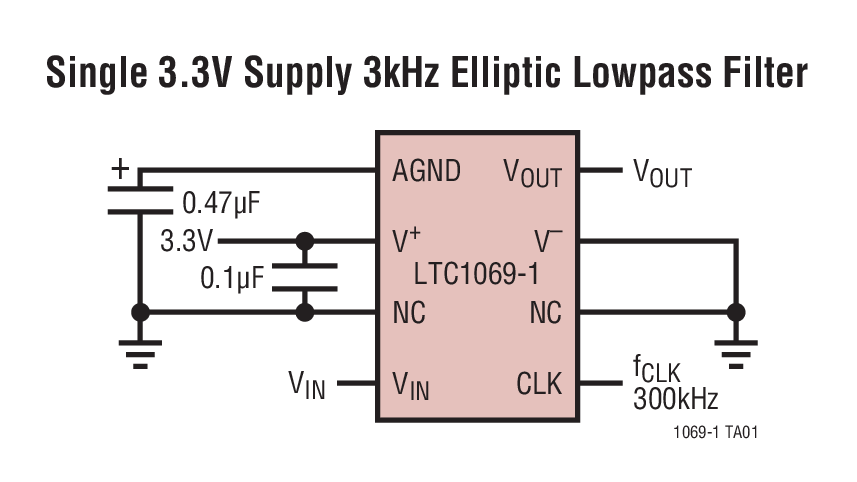

Single 3.3V Supply 3kHz Elliptic Lowpass Filter Frequency Response Product Package 1 Product Package 2
