製品概要

機能と利点

  • DC利得直線性:14ビット
  • 最大DCオフセット:±1.5mV
  • DCオフセット温度係数:7μV/℃
  • fCUTOFF=80kHzで100%テスト
  • 最大カットオフ周波数:120kHz(VS=±8V)
  • 1kΩ負荷を0.02%以上のTHDでドライブ可能
  • SN比:90dB
  • 入力インピーダンス:500MΩ
  • エリプティックまたはリニアフェーズ応答を選択可能
  • 単一5Vから最大±8V電源で動作

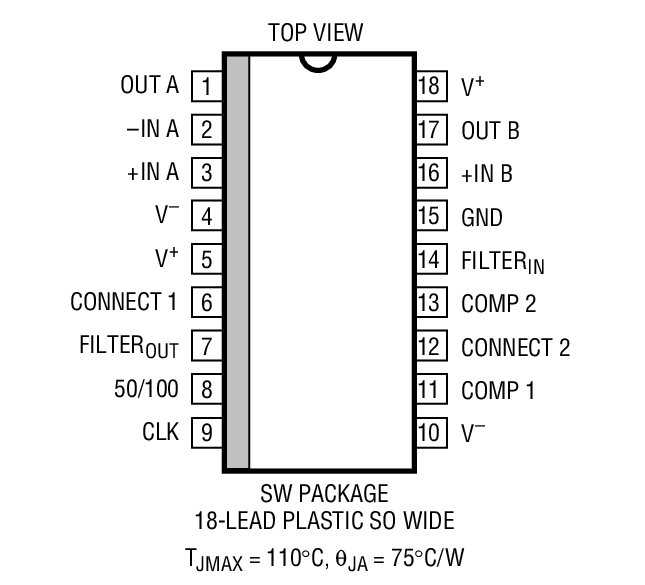

  • 18ピンSO広型パッケージ

製品概要

LTC1066-1はクロックによるカットオフ周波数調整機能と高精度なDC特性を備えた8次エリプティック・ローパス・フィルタです。フィルタの特許取得済みのユニークなアーキテクチャによって、14ビットのDC利得直線性と最大1.5mVのDCオフセットを実現しています。高精度のDC動作のためには、外部RCが必要です。±7.5V電源では20kΩ抵抗と1μFのコンデンサを使用すれば、カットオフ周波数を800Hzから100kHzの範囲で調整できます。また、10Hzから100kHzまでの動作もクロック調整可能です(代表的なアプリケーションの項を参照)

このフィルタには入力/出力バッファなどの外部アクティブ部品は必要ありません。入力/出力インピーダンスは500MΩ/0.1Ωであり、フィルタの出力は40mAの電流をソースまたはシンクできます。ピン8をV(+)に接続すると、クロック対カットオフ周波数比は50:1になり、入力信号はエイリアス現象が発生する可能性を低減するため、1クロック・サイクルあたり2回サンプリングされます。0.75×fCUTOFF周波数までは、通過帯域のリップルは±0.15dBです。fCUTOFFにおける利得は-1dBであり、フィルタの阻止帯域の減衰は2.3×fCUTOFFでは80dBです。ピン8をグランドに接続すれば、クロック対カットオフ周波数比が100:1のリニアフェーズ動作を行わせることもできます。

LTC1066-1はSO広型パッケージで供給されます。


アプリケーション

  • 計測装置
  • データ収集システム
  • アンチエイリアシング・フィルタ
  • スムージング・フィルタ
  • オーディオ信号処理
