LTC1064-7

リニアフェーズ8次ローパス・フィルタ

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$18.82
機能
  • 8次ベッセル・フィルタより急峻なロールオフ
  • カットオフ周波数: 100kHz(MAX)
  • 14ピン・パッケージに封止された位相調整されたフィルタ
  • 位相および群遅延応答を100%テスト
  • 5%のオーバシュート、リンギングのない過渡応答
  • 広いダイナミック範囲
  • 50kHzのパスバンド全域で72dBより優れたTHD
  • 外付け部品が不要

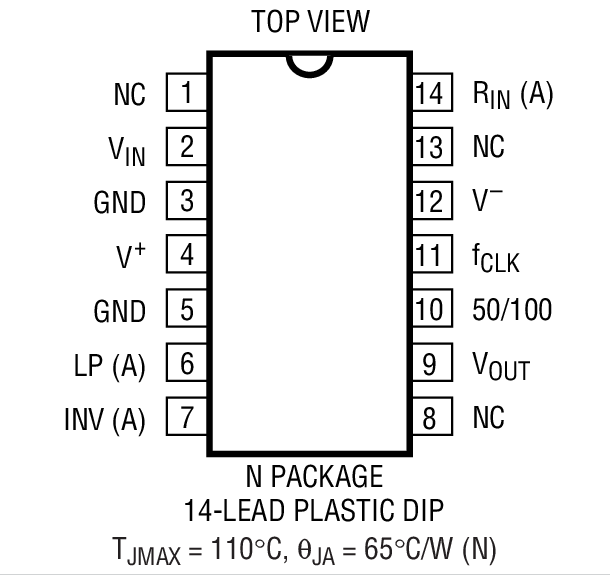

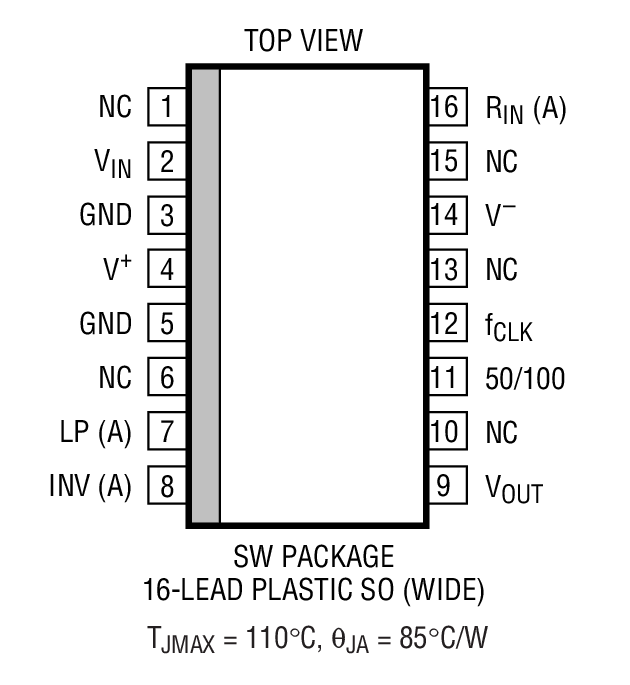

  • 14ピンDIPおよび16ピンSO広型パッケージ
追加の詳細
show more Icon

LTC1064-7はクロックによるカットオフ周波数調整可能なモノリシック8次ローパス・フィルタで、リニアなパスバンド位相と平坦な群遅延を特長としています。振幅応答はパスバンドではほぼ平坦で、同等の8次ベッセル・フィルタよりロールオフが急峻です。たとえば、カットオフ周波数の2倍の周波数では、フィルタの減衰は34dB(ベッセルでは12dB)あり、カットオフ周波数の3倍の周波数では68dB(ベッセルでは30dB)です。LTC1064-7のカットオフ周波数は外部TTLまたはCMOSクロックを用いて調整できます。

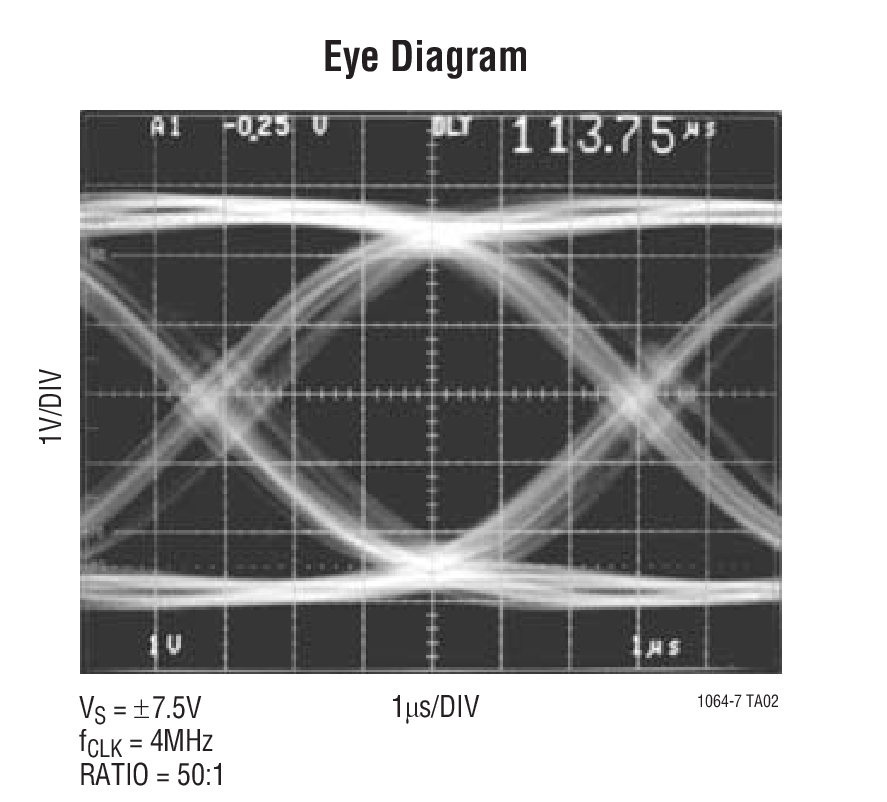

LTC1064-7は広いダイナミック範囲を特長としています。単一5V電源では、S/N+THDは76dBです。±7.5Vで最大92dBのS/Nが得られます。

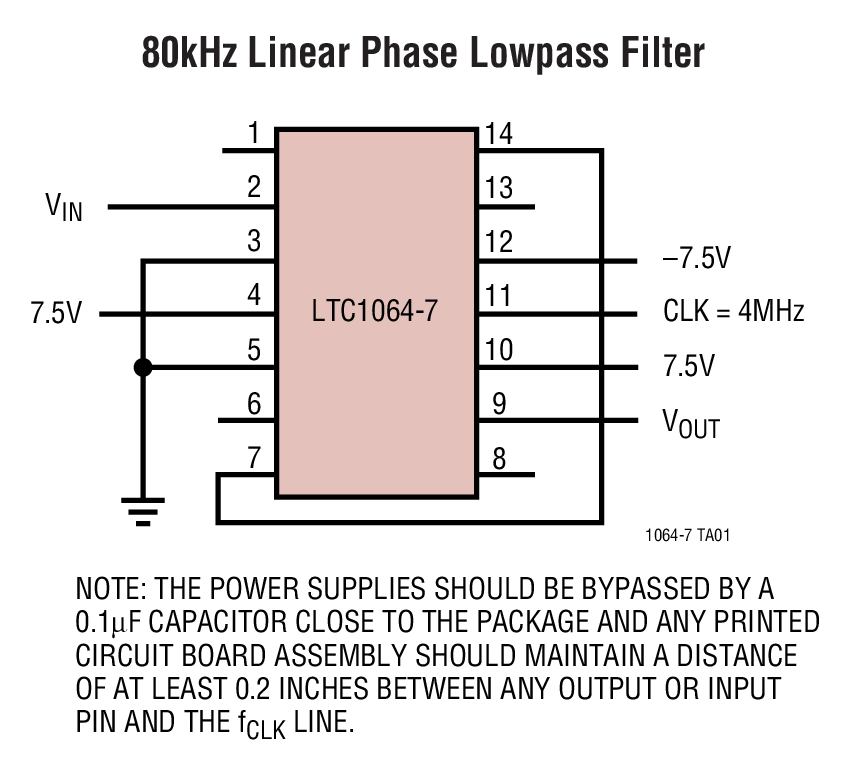

LTC1064-7のクロック対カットオフ周波数比は50:1(ピン10をV(+)に接続)、または100:1(ピン10をV(-)に接続)に設定することができます。

フィルタが50:1のクロック対カットオフ周波数比で動作する場合、入力は二重サンプリングされるため、エイリアシングの発生する能性が低くなります。

LTC1064-7はLTC1064-Xシリーズ、LTC1164-7、およびLTC1264-7とピン・コンパチブルです。


アプリケーション

  • データ通信用フィルタ
  • 時間遅延ネットワーク
  • 位相が一致したフィルタ
