製品概要
機能と利点
- 14ピン・パッケージの8次フィルタ
- 140kHzの最大コーナ周波数
- 外付け部品不要
- 50：1および100：1のクロック対カットオフ周波数比
- 80μVRMSの全広帯域ノイズ
- 0.03%またはそれ以下のTHD
- ±2.37Vから±8V電源で動作可能
製品概要

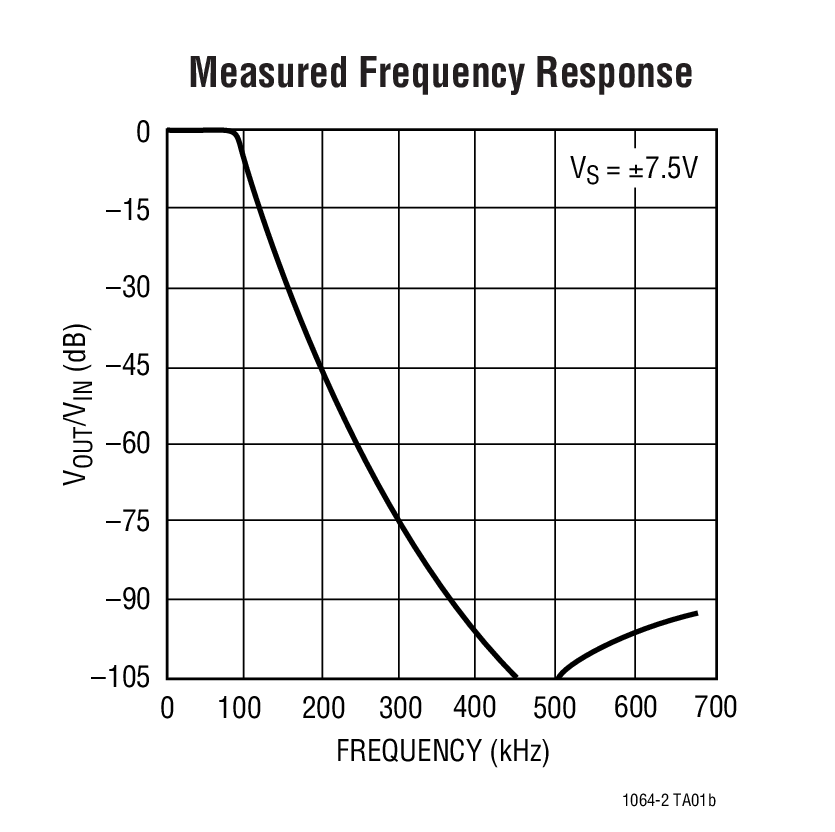

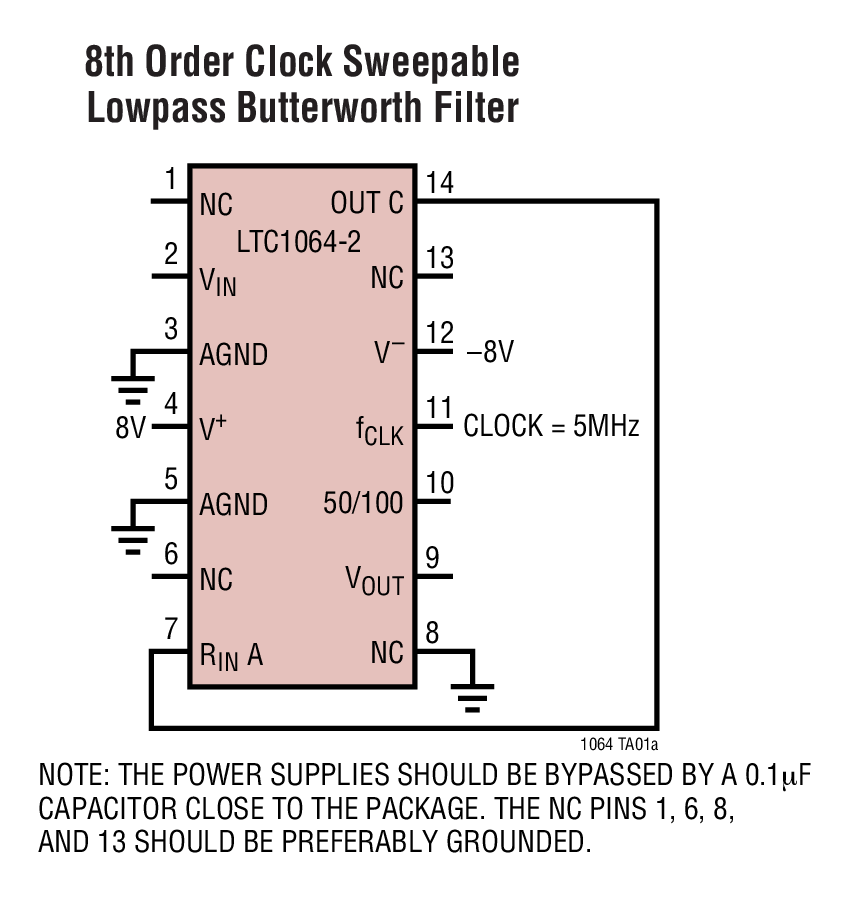

LTC1064-2はモノリシック8次ローパス・バターワース・フィルタで、きわめて平坦なパスバンドが得られます。減衰スロープは-48dB/オクターブであり、最大減衰は80dBを超えます。フィルタのカットオフ周波数は、外部のTTLまたはCMOSクロックでプログラムします。クロック対カットオフ周波数比は、100：1(ピン10を負電源に接続)または50：1(ピン10を+Vに接続)です。また、最大カットオフ周波数は140kHzです。外付け部品は不要です。
LTC1064-2は、3VRMSまでの入力電圧が印加される場合でも、広帯域の低ノイズ、および低高調波歪み特性を有します。事実、LTC1064-2の総合性能は複数のオペアンプによるRCアクティブ・フィルタ性能に匹敵します。LTC1064-2は14ピンDIPパッケージ、または16ピンの表面実装SOLパッケージで供給されます。LTC1064-2はLTCのエンハンスト・アナログCMOSシリコン・ゲート・プロセスを用いて製造されています。
LTC1064-2はLTC1064-1とピン・コンパチブルです。
アプリケーション
- アンチエイリアシング・フィルタ
- 平滑フィルタ
- トラッキング高周波数ローパス・フィルタ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
おすすめ製品
LTC1064-2 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1064-2CN#PBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1064-2CSW#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Wide 0.3 Inch) | |
| LTC1064-2CSW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Wide 0.3 Inch) | |
| ウェハ・ファブリケーション・データ | R042 Reliability Data |
