製品概要

機能と利点

  • 14ピン・パッケージの8次フィルタ
  • 外付け部品不要
  • 100:1のクロック周波数対中心周波数比
  • 150μVRMSの全広域ノイズ
  • THDは0.03%またはそれ以下
  • 50kHzの最大カットオフ周波数
  • ±2.37Vから±8V電源で動作
  • 通過帯域のリップルは全軍用温度範囲で保証

製品概要

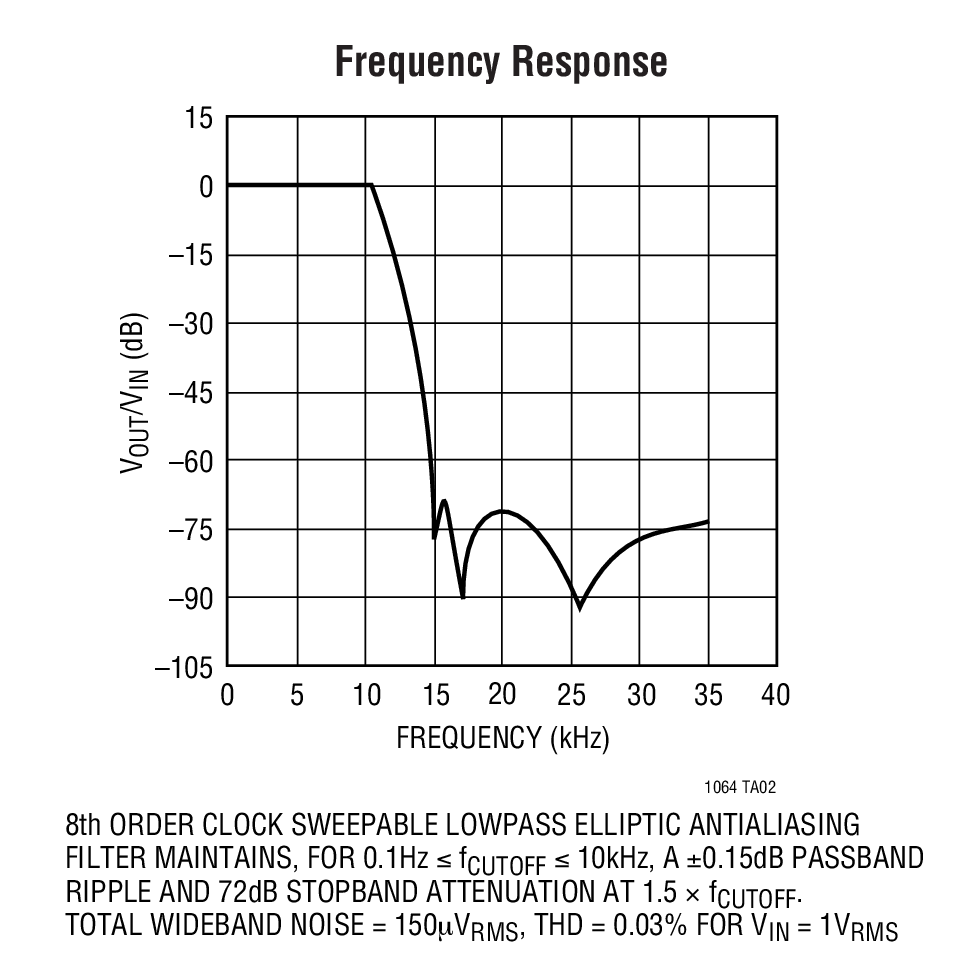

LTC1064-1は8次、クロックスイーパブル・エリプティック(カウア)・ローパス・スイッチト・キャパシタ・フィルタです。通過帯域のリップルは標準で±0.15dB、カットオフの1.5倍の周波数の減衰帯域減衰量は68dBまたはそれ以上あります。

フィルタのカットオフ周波数の値を外部のTTLまたはCMOSクロックによってプログラムします。クロック周波数対カットオフ周波数比は100:1です。

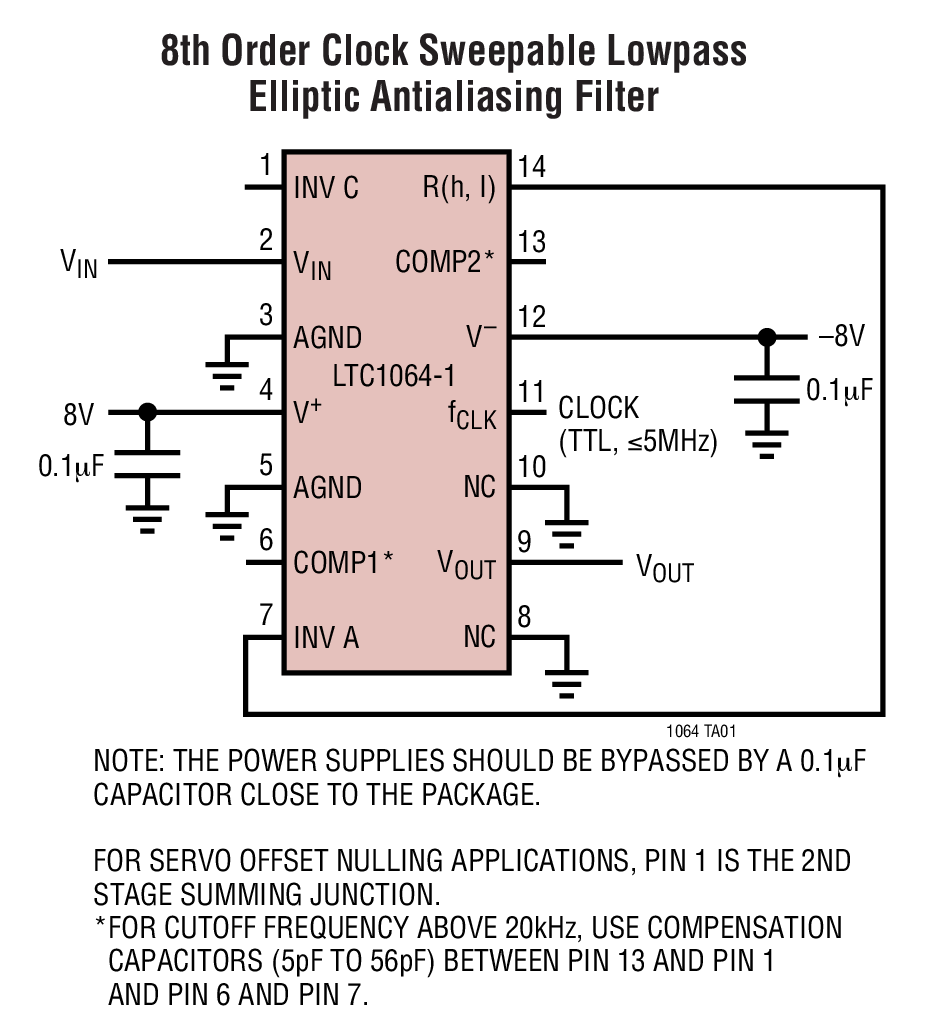

20kHzまでのカットオフ周波数に対しては外付け部品は不要です。通過帯域の平坦特性を維持するために20kHzを越えるカットオフ周波数に対して2個の小容量コンデンサが必要です。LTC1064-1は3VRMSまでの入力電圧に対して広帯域低ノイズ、および低高調波歪みという特長を持っています。事実、LTC1064-1の全性能は同等の複数オペアンプで構成したRCアクティブ・フィルタに匹敵しています。

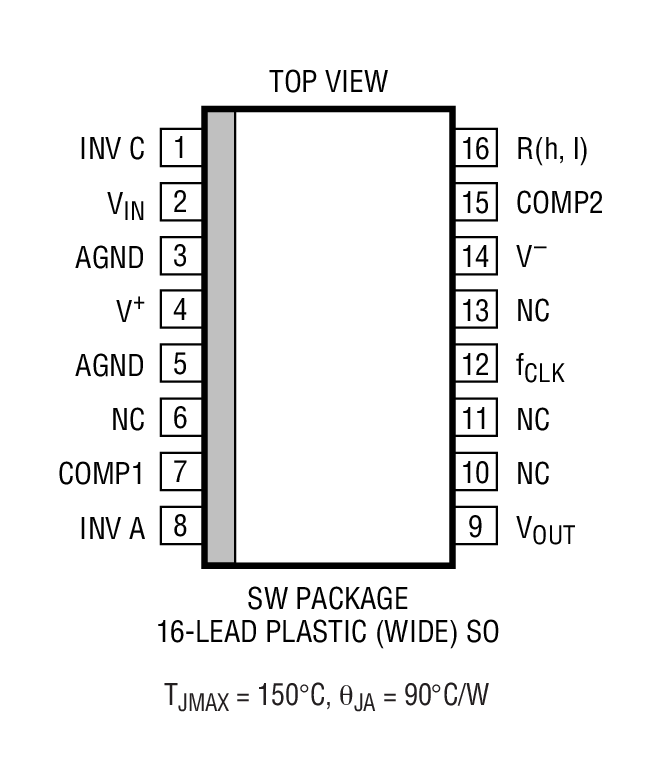

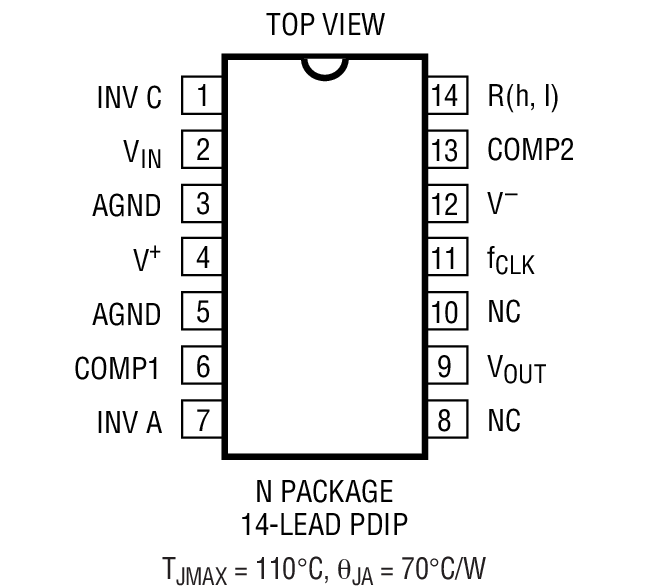

LTC1064-1は14ピンDIPまたは16ピン表面実装のSOLパッケージで供給可能です。

LTC1064-1はLTC1064-2とピン・コンパチブルになっています。


アプリケーション

  • アンチ・エイリアシング・フィルタ
  • テレコムPCMフィルタ
