LTC1044A

12V CMOS電圧コンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.25

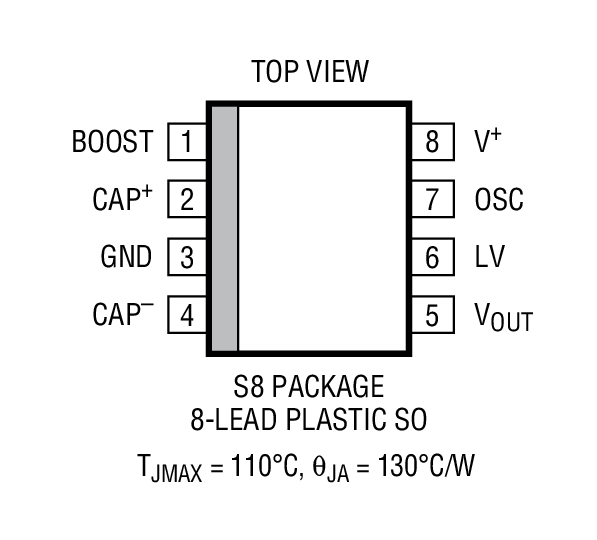

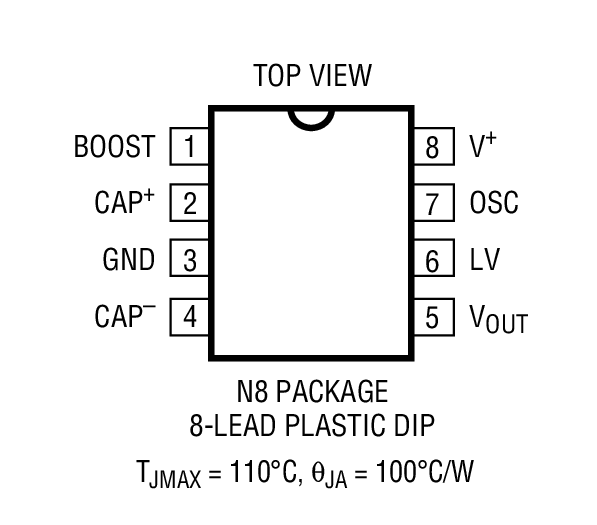

特長
  • 動作電源電圧範囲:1.5V~12V
  • 絶対最大定格:13V
  • 無負荷時電源電流:最大200μA(5V時)
  • スイッチング周波数を高くするためのBOOSTピン(ピン1)
  • 開放回路の電圧変換効率:最小97%
  • 電力変換効率:最小95%
  • IS = 1.5μA(5V電源、OSCピンの電圧が0VまたはV+の場合)
  • ICL7660/LTC1044の高電圧版
製品概要
show more Icon

LTC1044Aは、モノリシックのCMOSスイッチトキャパシタ電圧コンバータです。このデバイスは、高い入力電圧(最大12V)が必要なアプリケーションで、ICL7660/LTC1044の代わりに差し替えて使用します。LTC1044Aは、インダクタを使用せずにいくつかの変換機能を実現します。入力電圧の反転(VOUT = –VIN)、倍増(VOUT = 2VIN)、分割(VOUT = VIN/2)、または逓倍(VOUT = ±nVIN)が可能です。

特定のアプリケーションでの性能を最適化するため、内部発振器の周波数を7倍にする増強機能を備えています。高周波動作では、小型の外付けコンデンサを使用して基板面積を節約できます。内部発振器をディスエーブルして電力を節約することもできます。OSCピンをGNDまたはV+に接続すると、電源電流は5V入力時に1.5μAまで減少します。


アプリケーション

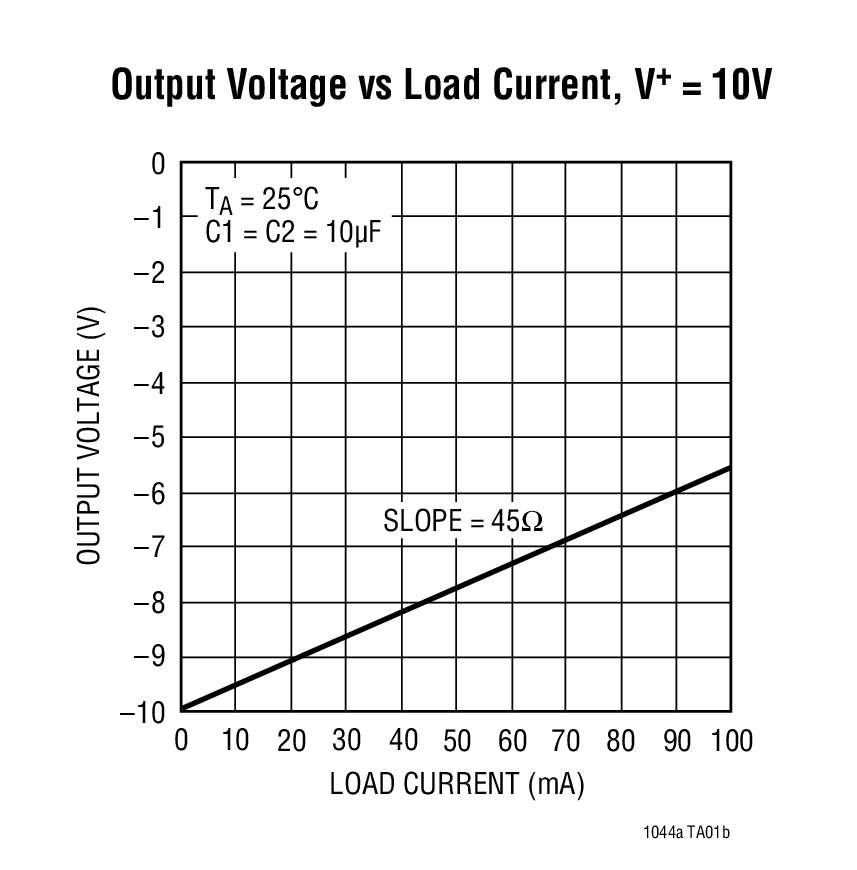

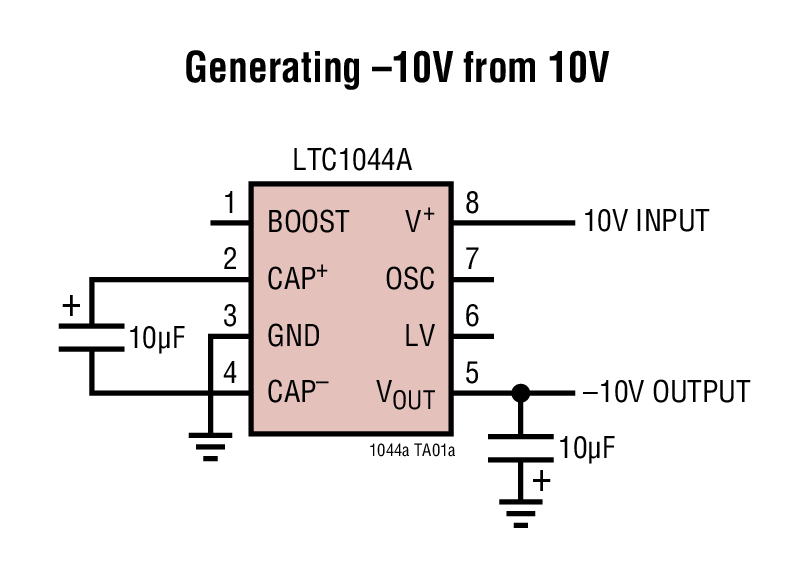

  • 10V電源から±10V電源への変換
  • 5V電源から±5V電源への変換
  • 高精度の分圧:VOUT = VIN/2 ±20ppm
  • 電圧の逓倍:VOUT = ±nVIN
  • 電源スプリッタ:VOUT = ±VS/2
  • 自動車アプリケーション
  • 9VのACアダプタ/チャージャを備えたバッテリ・システム
