製品概要
機能と利点
- 7660とプラグイン互換で、さらに以下の機能を追加
- 全温度範囲で外部ダイオードなしで9Vまで動作保証
- 高スイッチング周波数用ブースト・ピン(ピン1)
- 低静止電力
- 高効率電圧ダブラ
- 5Vにおいて最大200μAの無負荷電源電流
- 最小97%の電圧変換効率
- 最小95%の電力変換効率
- 広範な動作電源電圧範囲、1.5Vから9Vまで
- 使いやすい
- コマーシャル品でも-40℃から85℃までの温度範囲を保証
製品概要

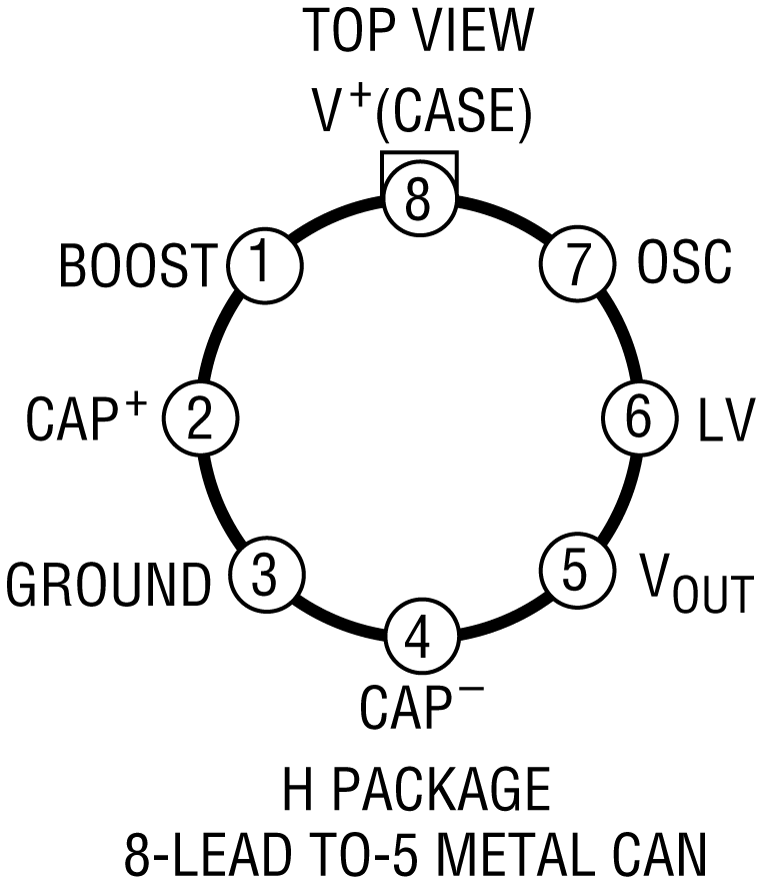

H（メタルキャン）、J（セラミック）、K（メタルキャン）パッケージではすでに廃品になっています。
LTC1044は、アナログ・デバイセズの先進の高性能LTCMOSシリコン・ゲート・プロセスを使って製造されたモノリシックCMOSスイッチト・キャパシタ電圧コンバータです。LTC1044には数種類の電圧変換機能があります。入力電圧を反転(VOUT=-VIN)、2倍(VOUT=2VIN)、分割(VOUT=VIN/2)、または乗算(VOUT=±nVIN)することができます。
よく使われる7660とピン対応、機能互換として設計されており、LTC1044は初期の7660に比べて著しく機能向上および改良がされています。これらの改良点としては、外部保護ダイオードを必要とせず動作温度範囲全体にわたって電源電圧1.5Vから9Vまで完全動作、より高い電力変換効率を得るために2.5倍も低下した静止電流、および特定のアプリケーションで性能を最適化するために内部発振器周波数を上げるのに利用できる「ブースト」機能があります。
LTC1044は初期の7660デバイスに対して著しく設計および性能上の改良がされていますが、既存の7660設計との互換性はなお維持しています。
アプリケーション
- +5Vから±5V電源への変換
- 精密電圧分割器、VOUT=VIN/2±20ppm
- 電圧乗算、VOUT=±nVIN
- 電源スプリッタ、VOUT=±VS/2
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R020 Reliability Data3/26/2018PDF21 K
-
AN43 - Bridge Circuits7/10/2012PDF3M
-
AN42 - Voltage Reference Circuit Collection2/3/2011PDF1M
-
AN23 - Micropower Circuits for Signal Conditioning6/7/2010PDF2M
-
AN7 - Some Techniques for Direct Digitization of Transducer Outputs3/26/2010PDF290K
-
AN11 - Designing Linear Circuits for 5V Single Supply Operation3/26/2010PDF224K
-
AN30 - Switching Regulator Circuit Collection10/31/2008PDF592K
-
AN8 - Power Conditioning Techniques for Batteries8/20/2007PDF691K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1044
LTC1044A
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

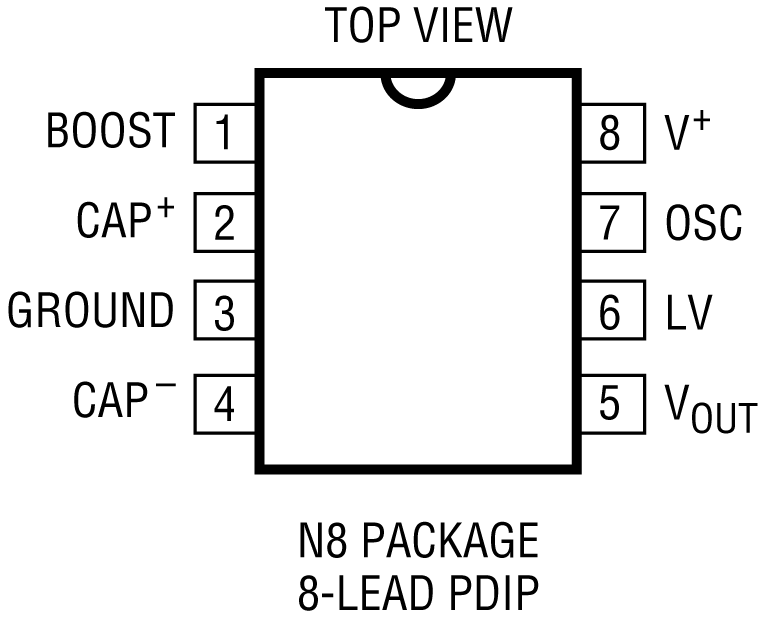

| LTC1044CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
