製品概要
機能と利点
- 同期整流式の降圧、昇圧、SEPIC、ZETAコンバータまたは非同期の昇降圧コンバータとして容易に構成可能
- 広い入力電圧範囲：4.5V～42V（EXTVCC > 4.5VのときはVINが0Vまで動作可能）
- 低ノイズの自動Burst Mode®動作
- Burst Mode 動作時のIQが低い（15μAで動作）
- 入力電圧レギュレーションによりインピーダンスの高い信号源に対応
- ドロップアウト（Buck Mode）時のデューティ・サイクル：100%
- 2Aのゲート・ドライバ（BGおよびTG）
- 1 個のコンデンサでソフトスタートを調整可能
- 100kHz ～750kHzの範囲でプログラム可能な周波数
- 外部クロックに同期可能
- 20ピンTSSOPパッケージおよび20ピン3mm×4mm QFNパッケージで供給可能
製品概要
LT8711はマルチトポロジー（多回路構成）の電流モードPWMコントローラで、同期整流式の降圧、昇圧、SEPIC、ZETAコンバータまたは非同期の昇降圧コンバータとして簡単に構成することができます。ゲート駆動電圧の入力が2つあるので、ゲート・ドライバの効率が最適化されます。
出力電圧がレギュレーション状態では無負荷時の静止電流が15μAなので、バッテリ駆動システムでの動作時間が長くなります。低リップルのBurst Mode動作により、非常に軽い負荷のときに高い効率を実現しつつ、低い出力電圧リップルを維持します。LT8711の固定スイッチング周波数は、100kHz～750kHzの範囲で設定することも、外部クロックに同期させることもできます。
そのほかの機能には、降圧モード時の100%デューティ・サイクル性能、トポロジー選択ピン、調整可能なソフトスタートがあります。LT8711は、20ピンTSSOPパッケージおよび20ピン3mm×4mm QFNパッケージで供給されます。
アプリケーション
- 汎用DC/DC変換
- 自動車用システム
- 産業用電源
- 太陽電池パネルのパワー・コンバータ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

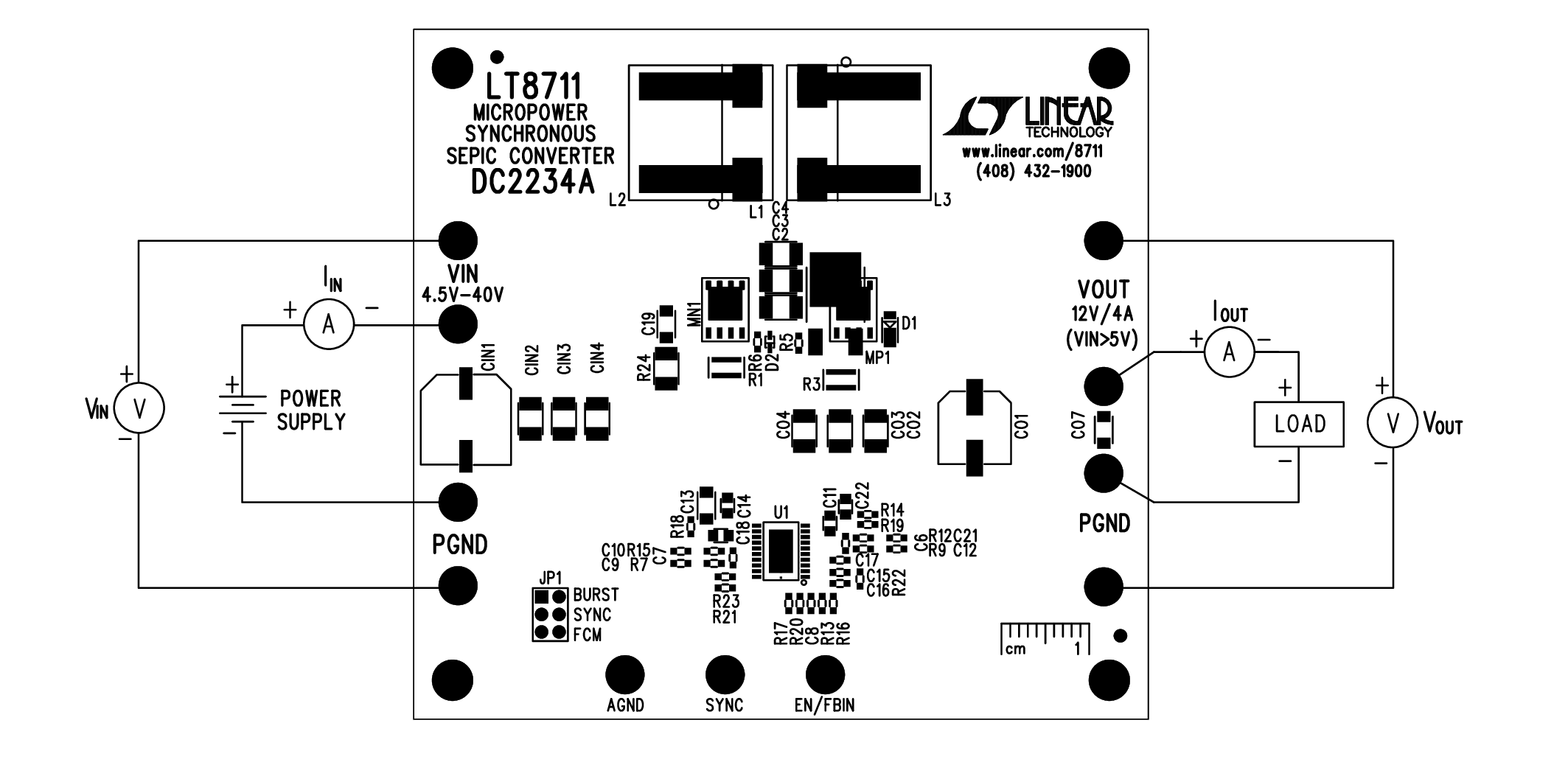

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT8711
