製品概要

機能と利点

  • 高電圧スイッチを内蔵(デュアル・ハーブブリッジ)
  • 超低消費電流
  • アクティブ・モードで10.5μA
  • シャットダウン・モードで0μA
  • SHDNピンに搭載されたコンパレータ
  • 低ノイズ制御方式
  • 調整可能なFBリファレンス電圧
  • 広い入力範囲: 2.5V~16V
  • 広い出力範囲:最大40V
  • パワーNPNスイッチを内蔵 (25mA の電流制限)
  • ショットキー・ダイオードを内蔵
  • 出力切断機能を搭載
  • 値の大きな(12.4M/0.4M) 帰還抵抗を内蔵
  • ソフトスタート機能を搭載(オプションのコンデンサをVREF からGNDに接続)
  • CAPピン、VOUTピン、OUT1ピン、OUT2 ピンに対する過電圧保護

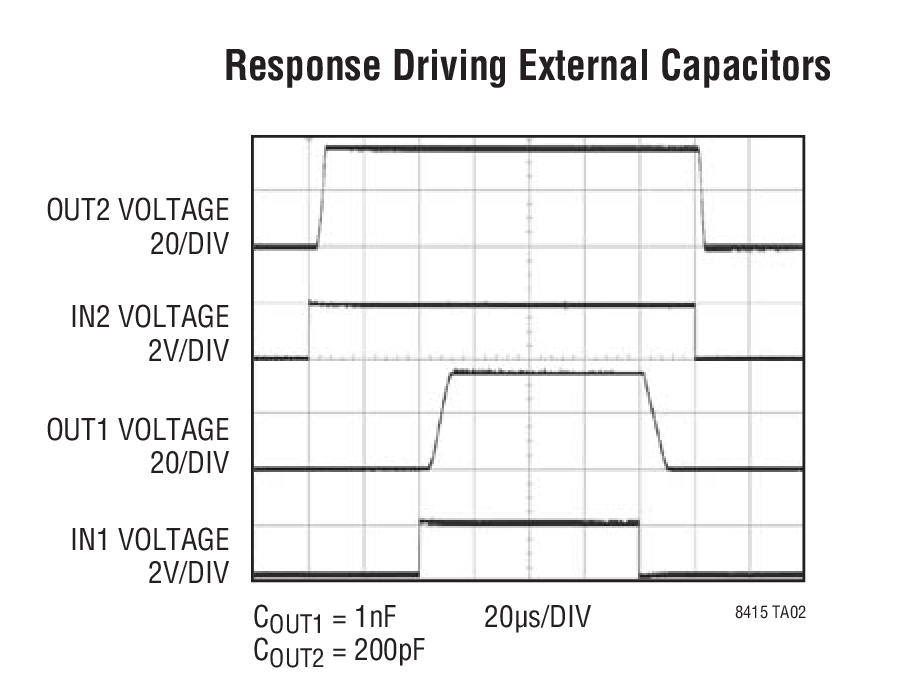

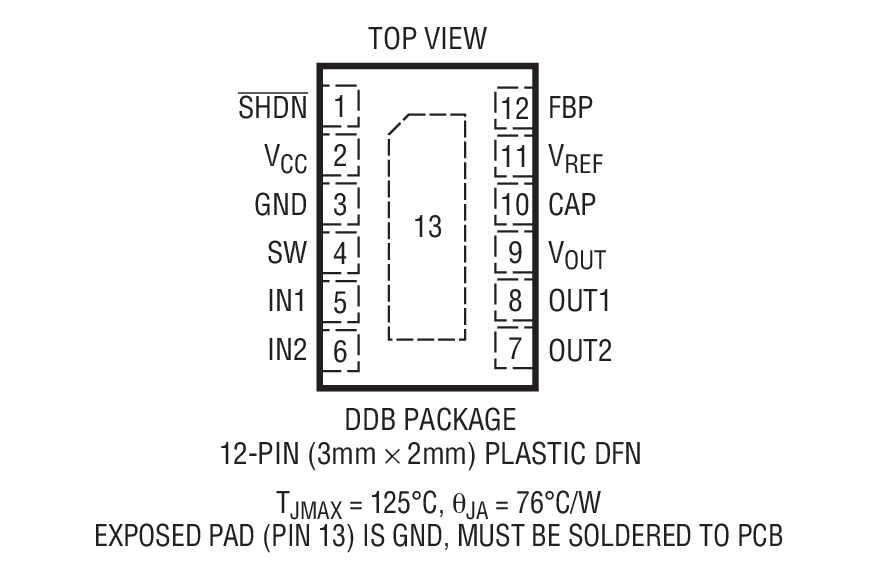

  • 12ピン3mm × 2mm DFNパッケージ

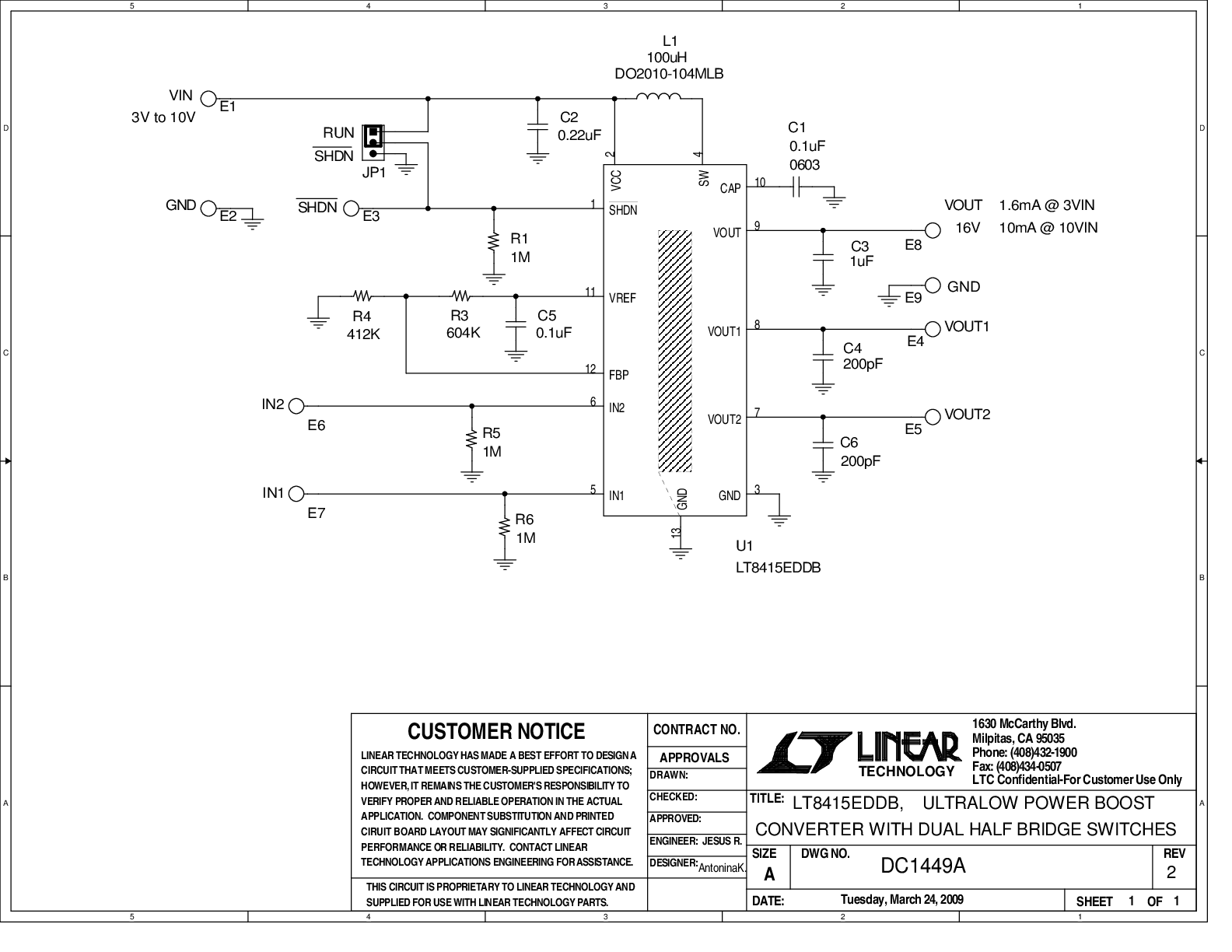

製品概要

LT8415は、2個のコンプリメンタリMOSFET ハーフブリッジ (NチャネルとPチャネル)、パワースイッチ、ショットキー・ダイオード、出力切断回路を内蔵した超低消費電力昇圧コンバータです。各ハーフブリッジのNチャネルMOSFETとPチャネルMOSFETは1本の入力ピンで同期的に制御され、標準的なアプリケーションでは同時にオンすることはありません。

この昇圧レギュレータはピーク・インダクタ電流とスイッチ・オフ時間の両方を変更することにより電力供給を制御します。この制御方式により、広い負荷範囲にわたって低出力電圧リップルと高効率を達成します。消費電流はわずか10.5μAで、シャットダウン時にはさらに0μAまで減少します。内蔵の切断回路により、シャットダウン時に出力電圧を入力からブロックすることができます。出力電圧検出用に大きな値の(12.4M/0.4M) 抵抗を内蔵しているので、入力換算の消費電流を大幅に低減します。この他に、SHDNピンに搭載されたコンパレータ、CAPピン、VOUTピン、OUT1ピン、OUT2ピンに対する過電圧保護、ソフトスタート機能を特長とし、小型の12ピン3mm × 2mm DFN パッケージで供給されます。


アプリケーション

  • センサの電源
  • RF MEMSリレーの電源
  • 低消費電力アクチュエータのバイアス/制御
  • 液体レンズ・ドライバ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
