LT8392

拡散スペクトラム付きの60V同期4スイッチ昇降圧コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$5.48
特長
  • 4スイッチの単一インダクタ・アーキテクチャにより、VOUTよりも大きい、小さい、または等しいVINで動作
  • 最大効率:98%
  • 独自のピーク降圧、ピーク昇圧電流モード
  • 広いVIN範囲:3V(EXTVCC ≥ 4.5Vが必要)~60V
  • ±1.5%の出力電圧精度:1V ≤ VOUT ≤ 60V
  • 入力または出力電流精度:±4%(モニタ付き)
  • 低EMI向けスペクトラム拡散周波数変調
  • 内蔵ブートストラップ・ダイオード
  • 調整可能および同期可能な周波数:150kHz~650kHz
  • シャットダウン時はVOUTをVINから切断
  • エクスポーズド・パッド付き28ピンTSSOPおよび28ピンQFN(4mm × 5mm)パッケージを採用
製品概要
show more Icon

同期4スイッチ昇降圧DC/DCコントローラのLT8392は、出力電圧より高い/低い/等しい入力電圧で動作し、出力電圧、入力または出力電流を調整できます。独自のピーク降圧、ピーク昇圧電流モード制御方式により、調整可能かつ位相同期可能な150kHz~650kHz固定周波数動作、または低EMI向けに内部±15%三角波スペクトラム拡散動作が可能です。3V~60Vの入力電圧範囲、1V~60Vの出力電圧性能と、動作領域間のシームレスな低ノイズの転送により、LT8392は電圧レギュレータ、オートモーティブ・アプリケーションにおけるバッテリおよびスーパー・キャパシタ・チャージャ、産業用、テレコム用、更にバッテリ駆動のシステムにも最適です。

LT8392は、電流/電圧モニタとパワーグッド・フラグを備えています。故障保護で、LT8392の再試行、ラッチオフ、または動作中に出力の短絡状態を検出します。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$5.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8392EFE#PBF
  • HTML
  • HTML
LT8392EFE#TRPBF
  • HTML
  • HTML
LT8392EUFD#PBF
  • HTML
  • HTML
LT8392EUFD#TRPBF
  • HTML
  • HTML
LT8392HFE#PBF
  • HTML
  • HTML
LT8392HFE#TRPBF
  • HTML
  • HTML
LT8392HUFD#PBF
  • HTML
  • HTML
LT8392HUFD#TRPBF
  • HTML
  • HTML
LT8392JFE#PBF
  • HTML
  • HTML
LT8392JFE#TRPBF
  • HTML
  • HTML
LT8392JUFD#PBF
  • HTML
  • HTML
LT8392JUFD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8392EFE#PBF

製造中

LT8392EFE#TRPBF

製造中

LT8392HFE#PBF

製造中

LT8392HFE#TRPBF

製造中

LT8392JFE#PBF

製造中

LT8392JFE#TRPBF

製造中

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8392EFE#PBF

製造中

LT8392EFE#TRPBF

製造中

LT8392HFE#PBF

製造中

LT8392HFE#TRPBF

製造中

LT8392JFE#PBF

製造中

LT8392JFE#TRPBF

製造中

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

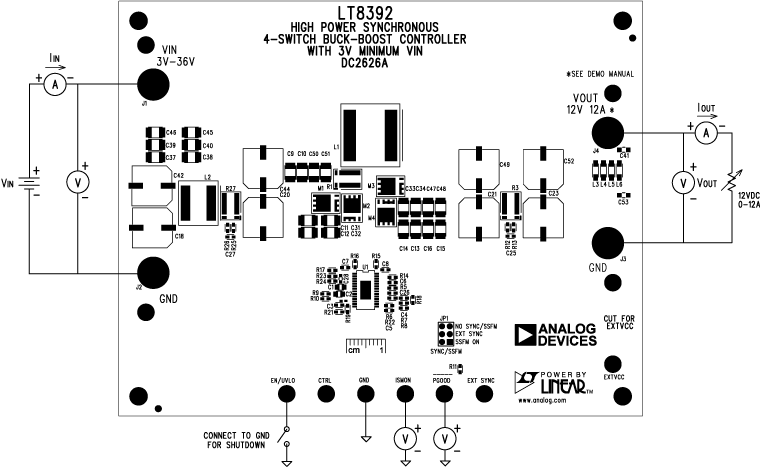

DC2626A

LT8392デモ用ボード | 最小VIN = 3V、12VOUT高出力同期4スイッチ降圧レギュレータ

zoom

DC2626A

LT8392デモ用ボード | 最小VIN = 3V、12VOUT高出力同期4スイッチ降圧レギュレータ

LT8392デモ用ボード | 最小VIN = 3V、12VOUT高出力同期4スイッチ降圧レギュレータ

製品の詳細

デモンストレーション回路DC2626Aは、LT8392の高出力能力を実証する、4スイッチ同期降圧レギュレータです。出力は12V、最大出力電流は12Aで、最大144Wの電力を供給します。スイッチング周波数は200kHz で、効率は97%超です。

DC2626Aの定常状態での動作入力電圧範囲(部品温度が90°C未満の場合)は、9V〜18Vです。DC2626Aのトランジェント動作の入力電圧範囲は、3V~36V です。出力電圧およびEN/UVLOは、すべて抵抗分圧器を使用して設定します。EN/UVLO が設定され、入力電圧が3Vを下回ると回路の電源が切れ、入力電圧が4Vを越えると電源が入ります。PCBは、大きな銅製の放熱板および多数のビアを備えており、高消費電力時にも極めて優れた熱性能を発揮します。

DC2626Aは、LT8392の5Vゲート・ドライブを補償して高効率を実現する、MOSFETを備えています。40VのAEC-Q101 MOSFETは、4スイッチ・トポロジの入出力側で使用されています。セラミック・コンデンサは、小型で大きなリップル電流でも優れた機能を発揮するため、回路の入出力の両方に使用されています。入力/出力側にはセラミック・コンデンサに加えて、トランジェント中の入出力を安定させるための、バルク・アルミ・ポリマー・コンデンサも使用されています。

出力電流制限を最大に設定する際、CTRL入力は0Ω抵抗を介してVREFまでプルアップされます。また、抵抗を取り外した場合は、CTRLの外部電圧を使用して電流制限を下げることができます。SSピンにあるコンデンサは、ソフト・スタート時間を設定します。

EMI性能を向上させるため、LT8392はスペクトラム拡散周波数変調機能を備えています。INTVCCに連結されたSYNC/SPRDピンによって、LT8392はスイッチング周波数を、プログラムされた発振周波数から±15%拡散させます。

PGOODステータス・フラグは、出力電圧が最終レギュレーション電圧に対して±10%の範囲内であることを示します。

LT8392独自のピーク電流モード降圧アーキテクチャによって、DC2626Aは逆方向のインダクタ電流を発生させることなく、不連続導通モード(DCM)とパルス・スキッピング・モード(PSM)の両方で動作します。どちらのモードも、軽負荷状態での効率を向上させます。

デモ回路は、データシートに記載された回路図例など、アプリケーションを変更した場合も、これに合わせて簡単に再構成できるよう設計されています。ご不明な点については、テクニカルサポートまでお問い合わせください。

高出力動作、入力電圧3Vでの動作、4スイッチ降圧トポロジ、独自のピーク電流モード・アーキテクチャ、故障保護、出力電流モニタリングといった機能によって、LT8392は高電力電圧レギュレータ回路に最適のほか、自動車用バッテリのコールド・クランクなど、入力電圧が3Vまで低下する回路にも適しています。バッテリ・チャージャなどの出力電流レギュレーションにも適しています。LT8392JFEは、熱強化型の28ピンTSSOPパッケージを採用しています。デモ回路DC2626Aを使用・変更する前に、デモ・マニュアルと併せて、LT8392データシートを必ず参照してください。

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
