特長
- 4スイッチのシングル・インダクタ・アーキテクチャにより、出力電圧より高い、低い、または等しい入力電圧が可能
- 効率:最大95%(2MHz時)
- 独自のピーク降圧ピーク昇圧電流モード
- 広い入力電圧範囲:4V~60V
- 広い出力電圧範囲:0V~60V(51V LED)
- ±3%のLED電流精度
- 2000:1の外部PWM調光および128:1の内部PWM調光
- 高電位側PMOS PWMスイッチ・ドライバ
- 降圧または昇圧動作時に上側MOSFETのリフレッシュ・ノイズなし
- 調整可能および同期可能な周波数:600kHz~2MHz
- ちらつきのないスペクトラム拡散による低EMI
- フォルト通知機能付きの開放LEDおよび短絡LED保護
- 露出パッド付き28ピンTSSOPパッケージおよび28ピンQFN(4mm×5mm)パッケージで供給
LT8391Aは、出力電圧より高い、低い、または等しい入力電圧からLED電流を安定化する4スイッチ同期整流式昇降圧LEDコントローラです。独自のピーク降圧ピーク昇圧電流モード制御方式により、調整可能で同期可能な600kHz~2MHzの固定周波数動作、またはEMIを低く抑えるための内部25%三角波スペクトラム拡散動作が可能です。4V~60Vの入力電圧および0V~60Vの出力電圧で、動作領域間を低ノイズで継ぎ目なく遷移できるので、LT8391Aは自動車、産業用、さらにはバッテリ駆動システムでのLEDドライバおよびバッテリ・チャージャ・アプリケーションに最適です。
LT8391Aは、高電位側PMOSスイッチを使用して内部(最大128:1)および外部(最大2000:1)LED電流PWM調光を提供します。2つのCTRLピンにより、100mVのフルスケールでの±3% LED電流精度で、柔軟な20:1のアナログ調光を実現します。開放LED状態または短絡LED状態を検出するためにフォルト保護が提供され、フォルト保護の間、LT8391Aは動作をリトライするか、ラッチオフするか、または維持します。
Switching Frequency | Max Output Power | |
LT8391 | Adjustable 150kHz - 650kHz | 450W+ |
LT8391A | 2MHz | 50W+ |
アプリケーション
- 自動車のヘッドランプ/走行用ランプ
- 高周波LED照明
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8391A
資料
Filters
1つが該当
データシート
2
デザイン・ノート
3
ユーザ・ガイド
1
527.00K
信頼性データ
1
415.69 K
技術記事
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
技術記事 1
Analog Dialogue 1
珍問/難問集 1
- LT8391AEFE#PBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AEFE#TRPBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AEUFD#PBF
- ピン/パッケージ図
- 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AEUFD#TRPBF
- ピン/パッケージ図
- 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AHFE#PBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AHFE#TRPBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AHFE#WPBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AHFE#WTRPBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AHUFD#PBF
- ピン/パッケージ図
- 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AHUFD#TRPBF
- ピン/パッケージ図
- 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AIFE#PBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AIFE#TRPBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AIUFD#PBF
- ピン/パッケージ図
- 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AIUFD#TRPBF
- ピン/パッケージ図
- 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AJFE#WPBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8391AJFE#WTRPBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT8391AEFE#PBF
製造中
LT8391AEFE#TRPBF
製造中
LT8391AHFE#PBF
製造中
LT8391AHFE#TRPBF
製造中
LT8391AHFE#WPBF
LT8391AHFE#WTRPBF
LT8391AIFE#PBF
製造中
LT8391AIFE#TRPBF
製造中
LT8391AJFE#WPBF
LT8391AJFE#WTRPBF
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8391AEFE#PBF
製造中
LT8391AEFE#TRPBF
製造中
LT8391AEUFD#PBF
製造中
LT8391AEUFD#TRPBF
製造中
LT8391AHFE#PBF
製造中
LT8391AHFE#TRPBF
製造中
LT8391AHUFD#PBF
製造中
LT8391AHUFD#TRPBF
製造中
LT8391AIFE#PBF
製造中
LT8391AIFE#TRPBF
製造中
LT8391AIUFD#PBF
製造中
LT8391AIUFD#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT8391AEFE#PBF
製造中
LT8391AEFE#TRPBF
製造中
LT8391AHFE#PBF
製造中
LT8391AHFE#TRPBF
製造中
LT8391AHFE#WPBF
LT8391AHFE#WTRPBF
LT8391AIFE#PBF
製造中
LT8391AIFE#TRPBF
製造中
LT8391AJFE#WPBF
LT8391AJFE#WTRPBF
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8391AEFE#PBF
製造中
LT8391AEFE#TRPBF
製造中
LT8391AEUFD#PBF
製造中
LT8391AEUFD#TRPBF
製造中
LT8391AHFE#PBF
製造中
LT8391AHFE#TRPBF
製造中
LT8391AHUFD#PBF
製造中
LT8391AHUFD#TRPBF
製造中
LT8391AIFE#PBF
製造中
LT8391AIFE#TRPBF
製造中
LT8391AIUFD#PBF
製造中
LT8391AIUFD#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC2575A
LT8391AIFEデモ・ボード | 60V、2MHz同期1.5A昇降圧LEDドライバ
製品の詳細

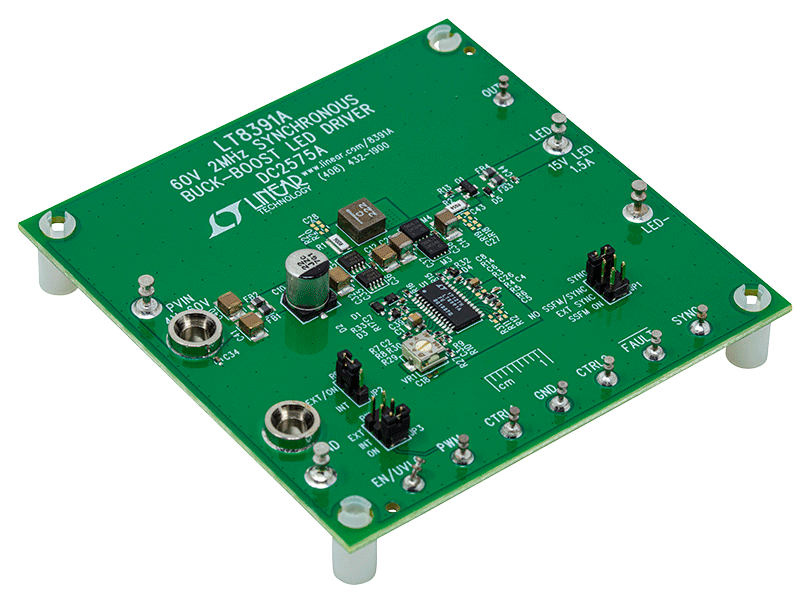

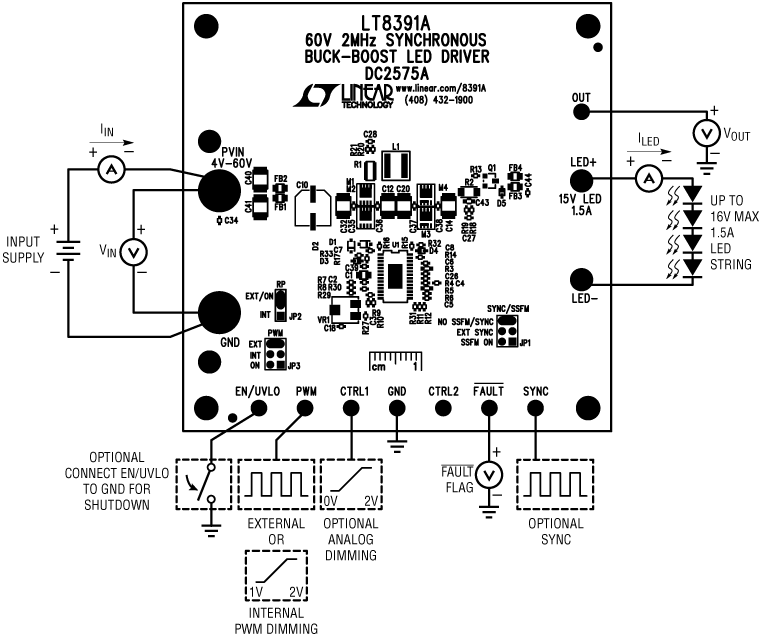

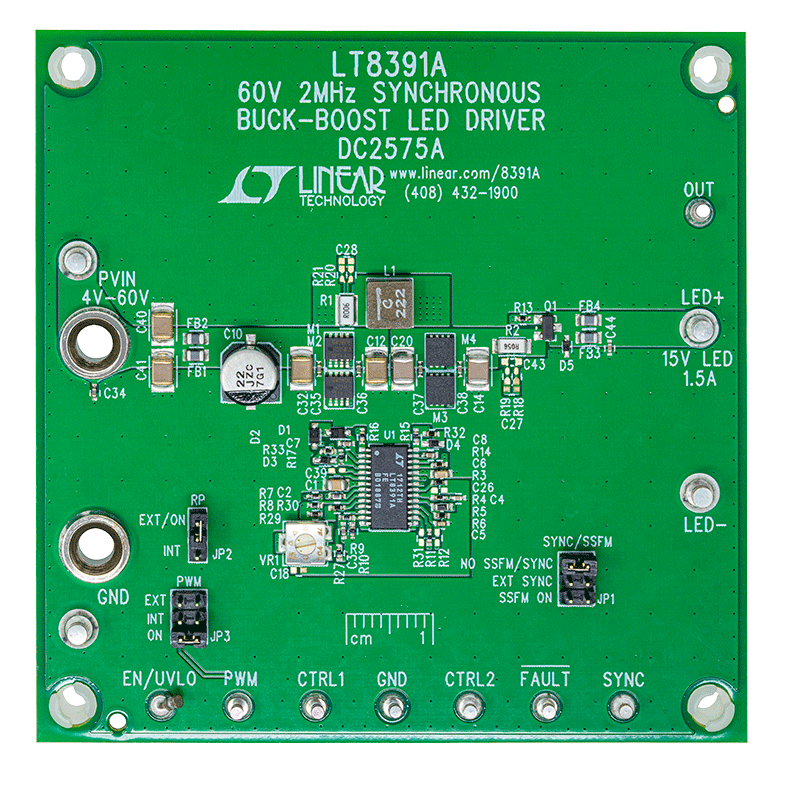

デモ回路DC2575Aは、LT8391Aを使用する60V、2MHzの同期型昇降圧LEDドライバです。この回路は、4V~60Vの入力電圧を許容し、1.5A時に1列に直列接続されたLEDを最大16Vで駆動します。DC2575Aは、2MHzのスイッチング周波数で動作し、簡単なジャンパで有効化可能なスペクトラム拡散周波数変調(SSFM)を特徴としています。SSFMは、EMIを抑えるためにスイッチング周波数をfSWからfSW + 25%に拡散します。SSFMは、EMIが重要でないアプリケーションでは不要です。
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
