製品概要
機能と利点
- カットオフ周波数2.5MHz、リップル±0.6dB（最大）の4次ローパス・フィルタ
- 2本の外付け抵抗で差動利得をプログラム可能
- 出力同相電圧を調整可能
- 3V、5V、±5V電源で動作および規格
- 3V電源、1VRMS出力時にS/Nが86dB
- 低歪み（1VRMS、負荷800Ω時）
1MHz：95dBc(2次）、88dBc(3次） - 完全な差動入力および出力
- 一般の差動アンプとピン互換
- SO-8パッケージとDFN-12パッケージ
製品概要
LT6600-2.5は、完全な差動アンプとチェビシェフ周波数応答を近似する4次2.5MHzローパス・フィルタを組み合わせたデバイスです。ほとんどの差動アンプは、利得と帯域幅を調整するために多くの高精度外付け部品を必要とします。これに対し、LT6600-2.5は、差動利得を2本の外付け抵抗でプログラムでき、フィルタのカットオフ周波数（2.5MHz）と通過帯域リップルが内部設定されています。また、LT6600-2.5は出力同相電圧を設定するのに必要なレベルシフトを行い、A/Dのリファレンス電圧要件を満たすことができます。
独自の内部アーキテクチャを採用したLT6600-2.5は、歪み性能や低ノイズ特性を損なうことなく、アンチエイリアシング・フィルタと差動アンプ/ドライバの統合を図っています。ユニティ・ゲイン時に帯域内で測定されたSNRは86dBで、非常に優れています。利得がさらに高い場合は、入力換算ノイズが低減されるので、出力SNRを大幅に低下させることなく、より小さい入力差動信号を処理することができます。
また、低電圧動作を特長とするLT6600-2.5は、差動設計により、単一3V電源で動作しながら4VP-Pの信号レベルに対して優れた性能を実現します。 LT6600-2.5はSO-8パッケージとDFN-12パッケージで供給されます。
さらに高いカットオフ周波数をもつ類似デバイスについては、LT6600-5、LT6600-10、LT6600-15、LT6600-20のデータシートを参照してください。
アプリケーション
- ネットワーキングや携帯電話基地局アプリケーションの高速ADCアンチエイリアシングとDACスムージング
- 高速テストおよび計測機器
- 医療用画像処理
- 差動アンプのドロップイン差し替え
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R460 Reliability Data3/23/2018
-

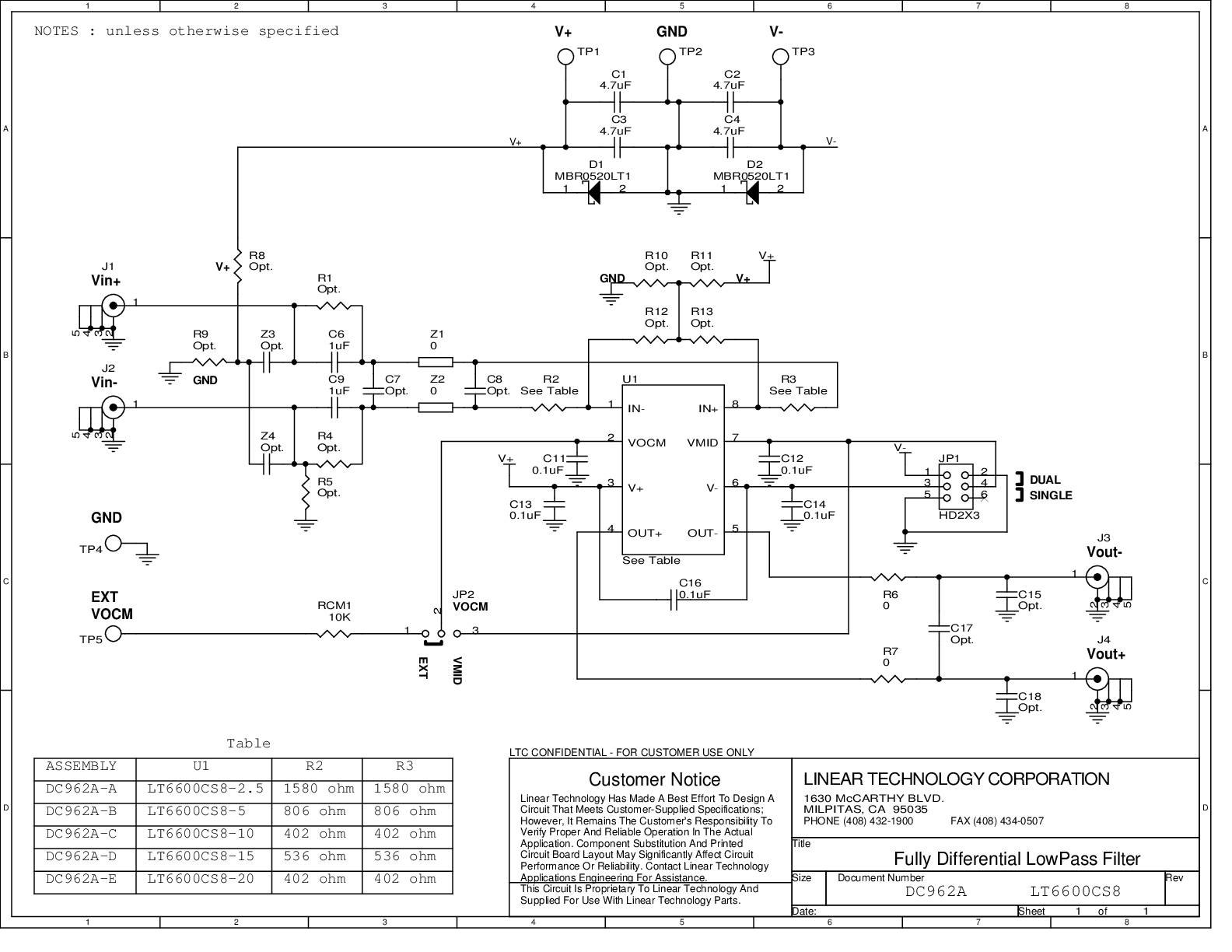

DC962A - Demo Manual9/24/2009
-
差動アンプ 高速ADCドライバ11/21/2012
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT6600-10
LT6600-15
LT6600-2.5
LT6600-20
LT6600-5
Sys-Parameters
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT6600CDF-2.5#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 4mm w/ EP) | |
| LT6600CDF-2.5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 4mm w/ EP) | |
| LT6600CS8-2.5#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT6600CS8-2.5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT6600IDF-2.5#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 4mm w/ EP) | |
| LT6600IDF-2.5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 4mm w/ EP) | |
| LT6600IS8-2.5#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT6600IS8-2.5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R460 Reliability Data |
