特長
- 単一5Vおよび±5V電源での帯域幅:300MHz(AV=1、2、–1)
- 0.1dB利得平坦性:150MHz(AV=1、2、 –1)
- 高いスルーレート:800V/μs
- 広い電源電圧範囲:
- ±2V~±6V(両電源)
- 4V~12V(単一電源)
- 出力電流:80mA
- 低消費電流:3.9mA/アンプ
- シャットダウン・モード
- 高速ターンオン:30ns
- 高速ターンオフ:40ns
- 高さ0.75mmの小型16ピン3mm×3mm QFNパッケージ
製品概要
LT6559は、単一5V電源での優れたビデオ性能に最適化されながらも3mm×3mm QFNパッケージの小さい実装面積に収まる低コスト、高速、トリプル・アンプです。-3dB帯域幅が300MHz、0.1dB帯域幅が150MHz、スルーレートが800V/μsというLT6559のダイナミック性能は、高速RGBまたはYP BPRビデオ・アプリケーションに最適です。
各チャネルが高速イネーブル/ディスエーブル・ピンを個別に装備しているので、KVMスイッチや選択可能なビデオ入力などのマルチプレクス・アプリケーションに対応できます。各アンプは30nsでターンオンし、40nsでターンオフします。イネーブル時、各アンプの消費電流は5V電源で3.9mAです。LT6559は4V~12Vの単一電源と±2V~±6Vの両電源で動作します。
LT6559は小型16ピン3mm×3mm QFNパッケージで供給され、-40℃~85℃の温度範囲で動作します。LT6559はリニアテクノロジー独自のコンプリメンタリ・バイポーラ・プロセスを使用して製造されます。
アプリケーション
- RGB/YPBPRケーブル・ドライバ
- LCDプロジェクタ
- KVMスイッチ
- A/V受信機
- MUXアンプ
- 合成ビデオ・ケーブル・ドライバ
- ADCドライバ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
2
1Ku当たりの価格
最低価格:$1.19
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT6559
資料
4
Filters
1つが該当
すべて
すべて
データシート
2
信頼性データ
1
更新 03/23/2018
English
R273 Reliability Data
31.79 K
ユーザ・ガイド
1
更新 09/24/2009
English
DC1063A - Demo Manual
395.00K
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
参考資料 1
設計リソース 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT6559CUD#PBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) |
|
|
LT6559CUD#TRPBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) |
|
- LT6559CUD#PBF
- ピン/パッケージ図
- 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT6559CUD#TRPBF
- ピン/パッケージ図
- 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
ソフトウェアおよび製品のエコシステム
評価用キット
評価用キット 1
DC1063A

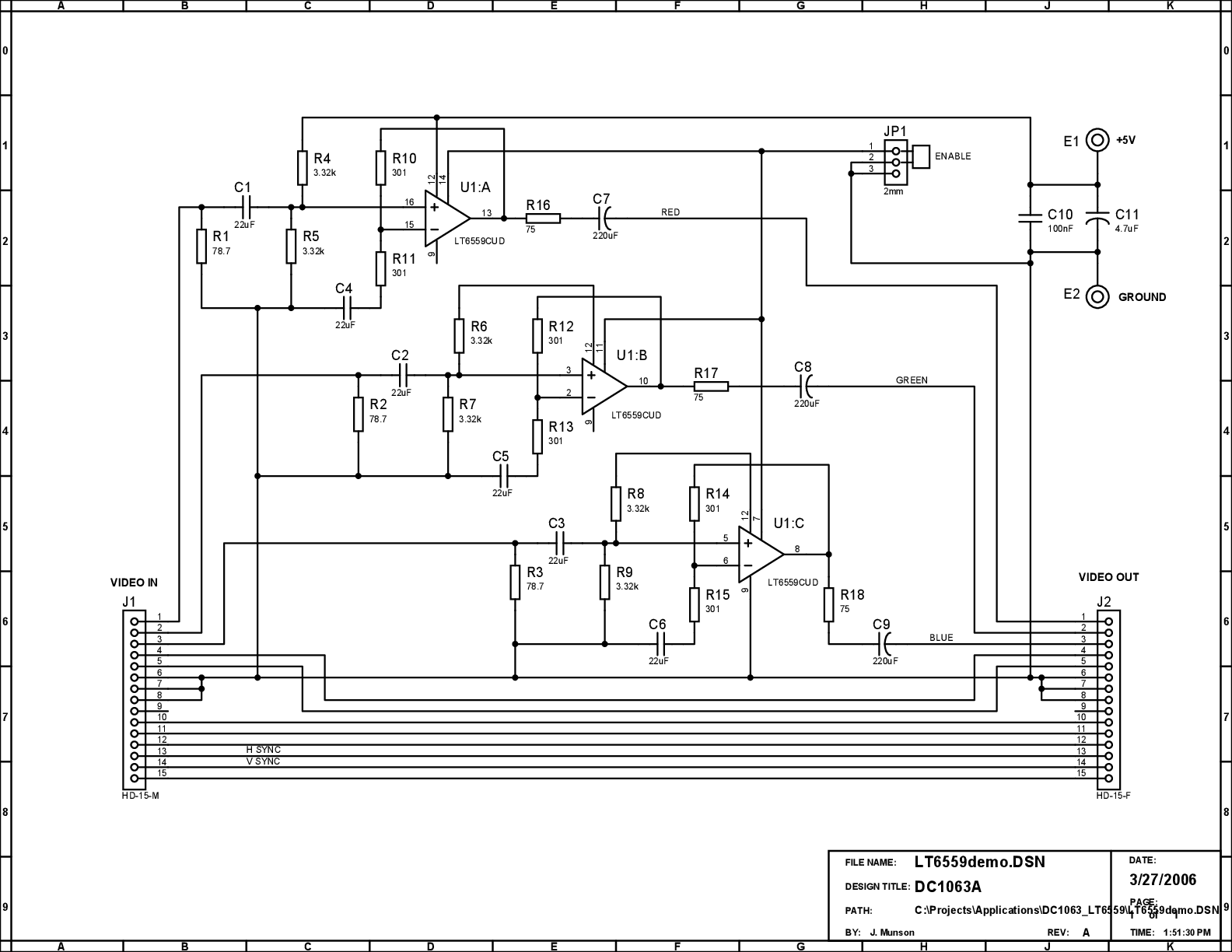

LT6559 Demo Board | RGB Triple Video Amplifier
製品の詳細
DC1063A: Demo Board for the LT6559 Low Cost 5V/±5V 300MHz Triple Video Amplifier in 3mm × 3mm QFN.
資料
ツールおよびシミュレーション
ツールおよびシミュレーション 1
LTspice
1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
