LT6557

利得2、500MHz、2200V/μs、AC結合、単一電源トリプル・ビデオ・アンプ

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

8 22, 2007 ellipse 日本語

LT6557: 利得2、500MHz、2200V/μs、AC結合、単一電源トリプル・ビデオ・アンプ データシート

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示
LTspice LT6557 - Operational Amplifiers (Op Amps) Download 1.45 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$3.55
特長
  • –3dB小信号帯域幅：500MHz
  • –3dB 2VP-P 大信号帯域幅：400MHz
  • スルーレート：2200V/μs
  • 2の固定利得により、外付け抵抗不要
  • DC入力バイアスをプログラム可能なAC結合
  • 出力は電源レールの0.8V以内に振幅
  • 5V単一電源のフル･ビデオ振幅
  • 微分利得：0.05%
  • 微分位相が0.02°
  • シャットダウン･ピン
  • 高い出力電流：±100mA
  • 電源範囲：3V～7.5V
  • 動作温度範囲：-40℃～85℃
  • 16ピンSSOPおよび5mm×3mm DFNパッケージ
製品概要
show more Icon

LT6557は、内部で利得を2に固定し、DC入力バイアス電圧をプロラム可能な高速トリプル・ビデオ・アンプです。このアンプは400MHzの2VP-P信号帯域幅、2200V/μsのスルーレートに加え、重い出力負荷を電源レールの0.8V以内にドライブできる独自の機能を備えているので、単一5V電源の広帯域ビデオ･アプリケーションに最適です。抵抗1本で3つのすべてのアンプの入力を所要の電圧レベルにプログラムできるので、AC結合アプリケーションにおいて外付け回路を簡素化し、その必要性を低減することができます。このプログラム可能な抵抗を使用しない場合は、入力バイアス回路が非アクティブ状態になるので、外部クランプ回路や直接結合入力を使用することができます。

LT6557は各アンプごとに個別の電源ピンとグランド･ピンを装備し、チャネル分離を向上させ、電源バイパスを簡素化することができます。LT6557は、低電圧の単一電源を必要とする多くの高速アプリケーションで妥協のない性能を達成します。

LT6557は16ピンSSOPおよび5mm×3mm DFNパッケージで供給されます。


アプリケーション

  • LCDビデオ･プロジェクタ
  • RGB HDビデオ･アンプ
  • 同軸ケーブル・ドライバ
  • 低電源ADCドライバ
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LT6557 - Operational Amplifiers (Op Amps) Download 1.45 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$3.55
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT6557

資料

6
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • デザイン・ノート
  • データシート
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 04/18/2006
English

LT6557: 500MHz, 2200V/µs Gain of 2, Single Supply Triple Video Amplifier with Input Bias Control Data Sheet

PDFファイルを開く

redirect
600.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 08/22/2007
日本語

LT6557: 利得2、500MHz、2200V/μs、AC結合、単一電源トリプル・ビデオ・アンプ データシート

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/23/2018
English
R378 Reliability Data redirect icon

40.45 K

download

PDFをダウンロード

デザイン・ノート

2

PDF Vector

PDF

更新 08/22/2007
English
DN396 - High Resolution Video Solutions Using Single 5V Power redirect icon

86.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 12/20/2006
日本語
DN396 - 5V単電源を使った高解像度ビデオ・ソリューション redirect icon

216.00K

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/24/2009
English
DC1016A - Demo Manual redirect icon

336.00K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 5
show more Icon

データシート 2

LT6557: 500MHz, 2200V/µs Gain of 2, Single Supply Triple Video Amplifier with Input Bias Control Data Sheet
LT6557: 利得2、500MHz、2200V/μs、AC結合、単一電源トリプル・ビデオ・アンプ データシート

信頼性データ 1

R378 Reliability Data

ユーザ・ガイド 1

DC1016A - Demo Manual

デザイン・ノート 1

DN396 - 5V単電源を使った高解像度ビデオ・ソリューション
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT6557CDHC#PBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557CDHC#TRPBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557CGN#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557CGN#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557IDHC#PBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557IDHC#TRPBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557IGN#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6557IGN#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT6557CGN#PBF

製造中

LT6557CGN#TRPBF

製造中

LT6557IGN#PBF

製造中

LT6557IGN#TRPBF

製造中

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT6557CGN#PBF

製造中

LT6557CGN#TRPBF

製造中

LT6557IGN#PBF

製造中

LT6557IGN#TRPBF

製造中

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT6557CGN#PBF

製造中

LT6557CGN#TRPBF

製造中

LT6557IGN#PBF

製造中

LT6557IGN#TRPBF

製造中

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT6557CGN#PBF

製造中

LT6557CGN#TRPBF

製造中

LT6557IGN#PBF

製造中

LT6557IGN#TRPBF

製造中

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

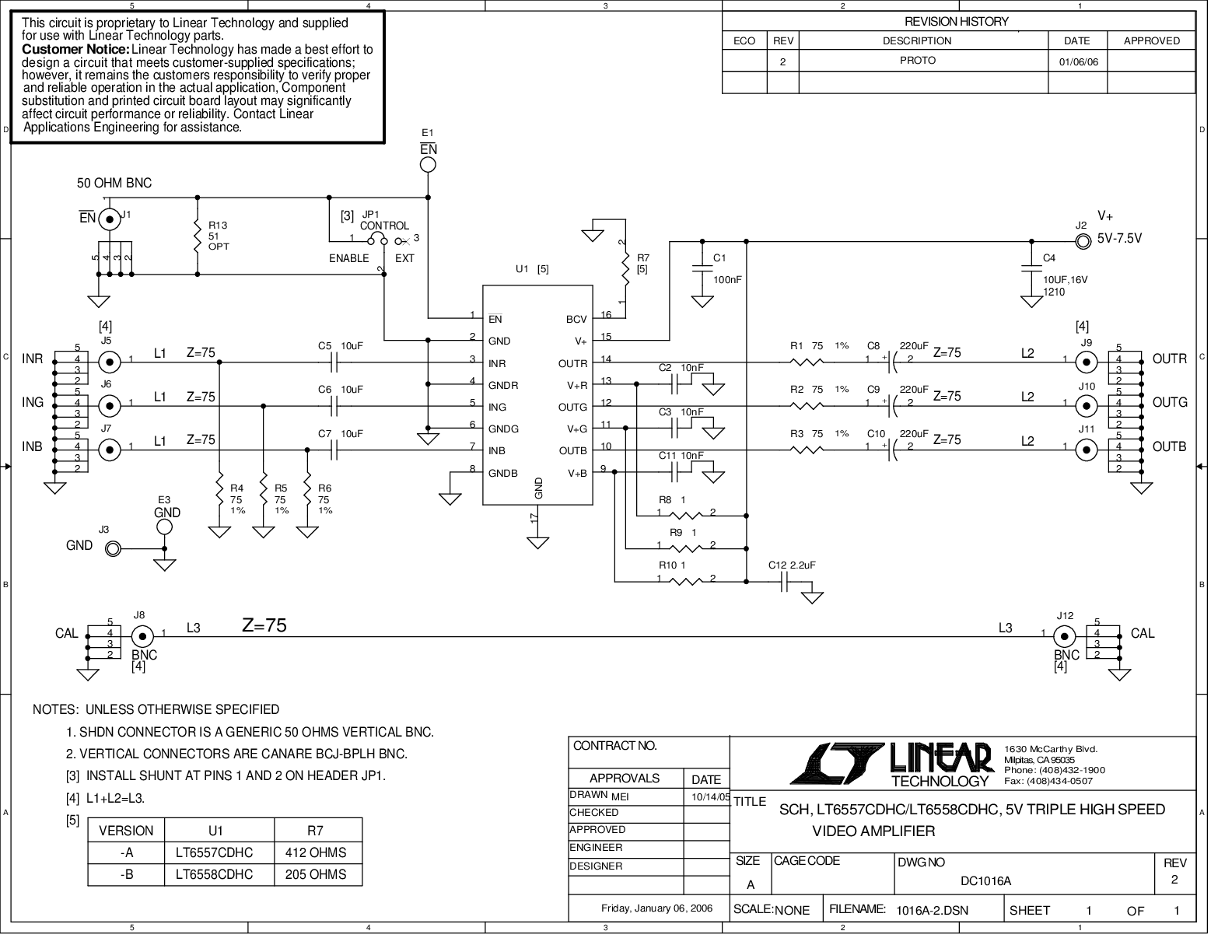

reference details image
