LT6553

利得2、650MHzトリプル・ビデオ・アンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.32
特長
  •  -3dB小信号帯域幅:650MHz
  •  -3dB、2VP-P大信号帯域幅:400MHz
  •  ±0.1dB帯域幅:150MHz
  •  高いスルーレート:2500V/μs
  •  2の固定利得により、外付け抵抗不要
  •  チャネル分離:10MHzで75dB
  •  チャネル分離:100MHzで50dB
  •  第2次高調波歪:10MHz、2VP-Pで-82dB
  •  第3次高調波歪:10MHz、2VP-Pで-72dB
  •  低消費電流:8mA/アンプ
  •  0.1%へのセトリング・タイム(2Vステップ時):6ns
  •  TTL互換イネーブル、ディスエーブル時ISS <= 100μA
  •  微分利得が0.022%、微分位相が0.006°
  •  広い電源電圧範囲:±2.25V(4.5V)~±6V(12V)
  •  16ピンSSOPパッケージ
製品概要
show more Icon

LT6553は、内部で利得を2に固定した高速トリプル・ビデオ・アンプです。各アンプは二重終端75Ωビデオ負荷での動作に最適化され、400MHzの2VP-Pフル信号帯域幅により、非常に高分解能のビデオ信号をドライブするのに最適です。LT6553は各アンプごとに個別の電源ピンを装備し、チャネル分離を75dBまで向上させることができるので、多くの高速アプリケーションに適しています。

LT6553の性能は両電源動作向けに最適化されていますが、4.5Vという低電圧の単一電源でも動作可能です。5Vの両電源を使用する場合、各アンプの消費電流はわずか8mAです。ディスエーブル時、これらのアンプの消費電流は100μA以下で、出力ピンはハイインピーダンスになります。さらに、これらのアンプは50ns以内でターンオンできるので、マルチプレクス・アプリケーションや携帯アプリケーションに最適です。

LT6553はリニアテクノロジー独自の低電圧コンプリメンタリ・バイポーラ・プロセスを使用して製造され、SO-8パッケージと同じPCボードスペースに収まる16ピンSSOPパッケージで供給されます。


アプリケーション

  •  RGBアンプ
  •  同軸ケーブル・ドライバ
  •  LCDプロジェクタ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT6553CGN#PBF
  • HTML
  • HTML
LT6553CGN#TRPBF
  • HTML
  • HTML
LT6553IGN#PBF
  • HTML
  • HTML
LT6553IGN#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT6553CGN#PBF

製造中

LT6553CGN#TRPBF

製造中

LT6553IGN#PBF

製造中

LT6553IGN#TRPBF

製造中

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT6553CGN#PBF

製造中

LT6553CGN#TRPBF

製造中

LT6553IGN#PBF

製造中

LT6553IGN#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT6553CGN#PBF

製造中

LT6553CGN#TRPBF

製造中

LT6553IGN#PBF

製造中

LT6553IGN#TRPBF

製造中

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT6553CGN#PBF

製造中

LT6553CGN#TRPBF

製造中

LT6553IGN#PBF

製造中

LT6553IGN#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

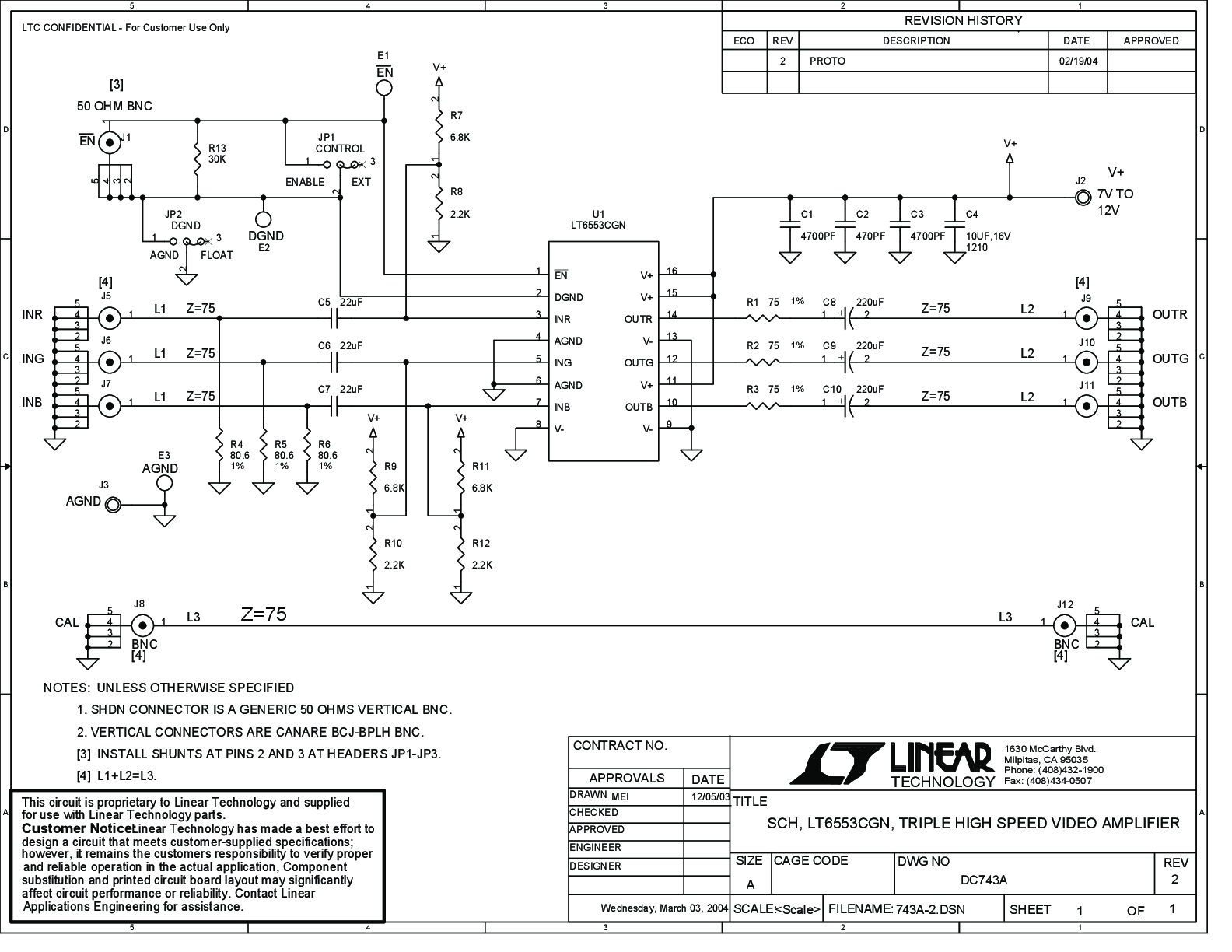

DC743A

LT6553CGN | Triple High Speed Video Amplifier, V+ = 7V - 12V

reference details image

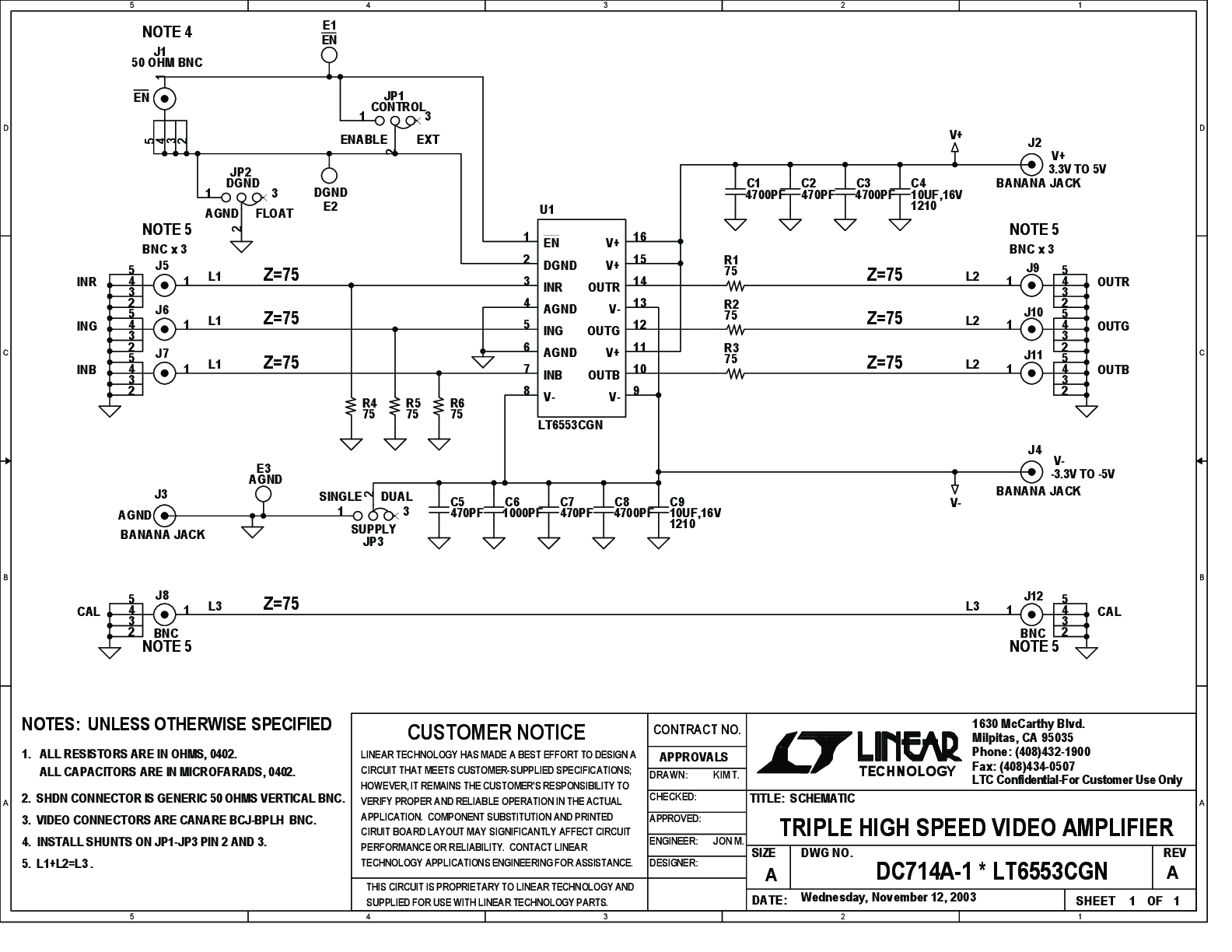

DC714A
