製品概要

機能と利点

  • スルーレート:450V/μs
  • 利得帯域幅積:100MHz
  • 広い電源電圧範囲:2.7V~12.6V
  • レール・トゥ・レール出力振幅
  • グランドを含む入力同相範囲
  • 高出力ドライブ:50mA
  • チャネル分離:10MHzで90dB
  • 3V、5V、±5V電源で仕様を規定
  • 入力オフセット電圧:1mV
  • 低消費電力:単一5V電源で20mW/アンプ
  • 動作温度範囲:-40℃~125℃
  • 高さの低い(1mm)SOT-23(ThinSOT)パッケージ

製品概要

LT6205/LT6206/LT6207は、利得帯域幅積100MHz、スルーレート450V/μs、出力電流50mAを特長とする低コストのシングル/デュアル/クワッド電圧帰還アンプです。これらのアンプはグランドを含む入力電圧範囲といずれかの電源レールの60mV以内に振幅する出力を備え、単一電源動作に適しています。

これらのアンプは2.7V~12.6Vの電源に対して性能を維持し、3V、5V、±5Vで規定されています。入力は損傷を受けたり出力の位相反転を起こすことなく、電源レールを超えてドライブ可能です。チャネル間の絶縁度が高く、10MHzで90dB以上です。

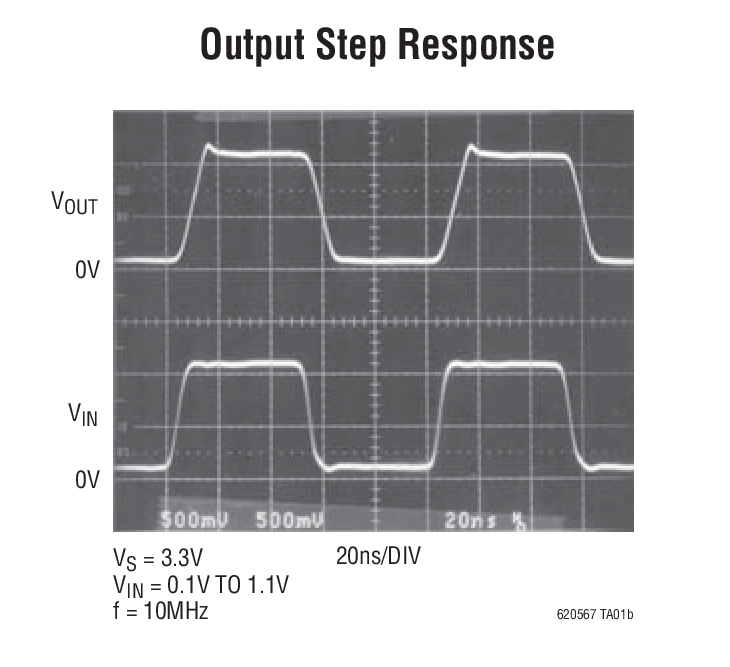

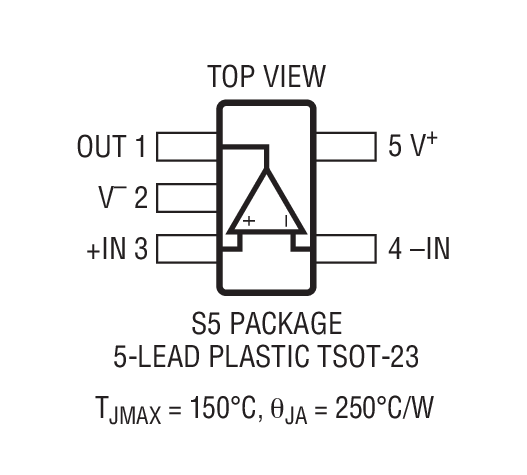

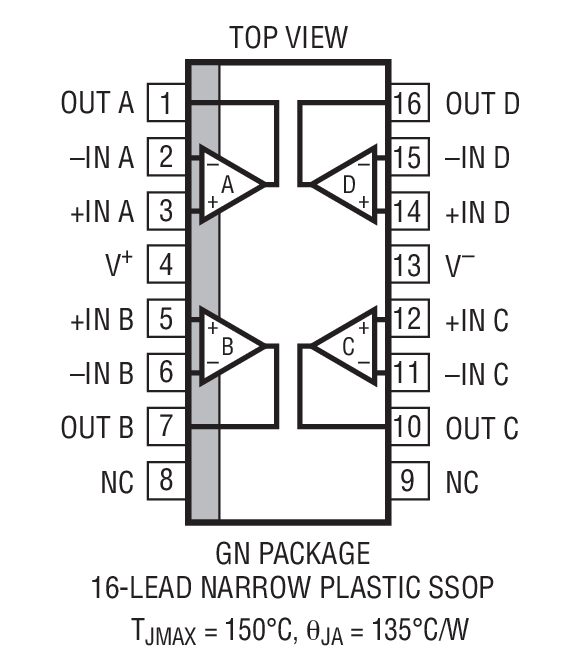

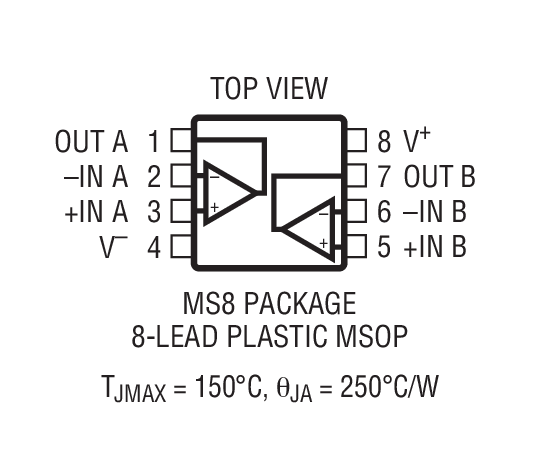

LT6205は5ピンSOT-23パッケージ、LT6206は標準オペアンプのピン配置をもつ8ピンMSOPパッケージで供給されます。さらにコンパクトなレイアウトが必要なアプリケーション向けには、クワッドのLT6207が16ピンSSOPパッケージで供給されます。これらのデバイスはコマーシャル温度範囲、インダストリアル温度範囲、車載温度範囲で仕様が規定されています。


アプリケーション

  • ビデオ・ライン・ドライバ
  • 車載ディスプレイ
  • RGBアンプ
  • 同軸ケーブル・ドライバ
  • 低電圧高速信号処理
