LT6119-1

POR、リファレンス、およびコンパレータ内蔵の電流検出アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.43
特長
  • 電流検出アンプ
    • 高速ステップ応答:500ns
    • 低オフセット電圧:最大200μV
    • 低利得誤差:最大0.2%
  • 400mVの高精度リファレンス内蔵
  • ラッチング・コンパレータ内蔵
    • パワーオン・リセット機能
    • 高速応答時間:500ns
    • 全しきい値誤差:最大±1.25%
    • 2つのコンパレータ極性オプション
  • 広い電源電圧範囲:2.7V~60V
  • 電源電流:550μA
  • -40°C~125°Cの温度範囲で仕様を規定
  • 10ピンMSOPパッケージ
製品概要
show more Icon

LT6119は、高精度電流検出アンプ、電圧リファレンス、および2個のラッチング・コンパレータを内蔵した、ハイサイド電流検出デバイスです。LT6119には2つのバージョンがあります。LT6119-1のコンパレータは逆極性で接続されており、 LT6119-2のコンパレータは同じ極性で接続されています。コンパレータのラッチ機能はイネーブルにしてもディスエーブルにしてもかまいません。また、コンパレータは電源投入時にリセットするよう設定できます。コンパレータの入力およびオープンドレイン出力は、電流検出アンプから独立しています。コンパレータの作動点とアンプの利得は外付け抵抗で設定します。

LT6119のシステム全体の伝播遅延は標準でわずか1.4μsで、過電流状態や低電流状態に迅速に対応できます。また、LT6119は帯域幅が1MHzなので、モータ制御などの重要なアプリケーションでのエラー検出に使用できます。LT6119はコンパレータのしきい値精度が高く、両方のコンパレータをラッチできるため、高速イベントを捕捉することができます。

LT6119は-40℃~125℃で動作が完全に規定されているので、産業用や自動車用のアプリケーションに適しています。LT6119は小型10ピンMSOPパッケージで供給されます。


アプリケーション

  • 過電流、低電流、フォルトの検出
  • 電流シャント測定
  • バッテリのモニタ
  • モータ制御
  • 車載モニタおよび制御
  • 産業用制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.43

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT6119HMS-1#PBF
  • HTML
  • HTML
LT6119HMS-1#TRPBF
  • HTML
  • HTML
LT6119HMS-2#PBF
  • HTML
  • HTML
LT6119HMS-2#TRPBF
  • HTML
  • HTML
LT6119IMS-1#PBF
  • HTML
  • HTML
LT6119IMS-1#TRPBF
  • HTML
  • HTML
LT6119IMS-2#PBF
  • HTML
  • HTML
LT6119IMS-2#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT6119HMS-1#PBF

製造中

LT6119HMS-1#TRPBF

製造中

LT6119HMS-2#PBF

製造中

LT6119HMS-2#TRPBF

製造中

LT6119IMS-1#PBF

製造中

LT6119IMS-1#TRPBF

製造中

LT6119IMS-2#PBF

製造中

LT6119IMS-2#TRPBF

製造中

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT6119HMS-1#PBF

製造中

LT6119HMS-1#TRPBF

製造中

LT6119HMS-2#PBF

製造中

LT6119HMS-2#TRPBF

製造中

LT6119IMS-1#PBF

製造中

LT6119IMS-1#TRPBF

製造中

LT6119IMS-2#PBF

製造中

LT6119IMS-2#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT6119HMS-1#PBF

製造中

LT6119HMS-1#TRPBF

製造中

LT6119HMS-2#PBF

製造中

LT6119HMS-2#TRPBF

製造中

LT6119IMS-1#PBF

製造中

LT6119IMS-1#TRPBF

製造中

LT6119IMS-2#PBF

製造中

LT6119IMS-2#TRPBF

製造中

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT6119HMS-1#PBF

製造中

LT6119HMS-1#TRPBF

製造中

LT6119HMS-2#PBF

製造中

LT6119HMS-2#TRPBF

製造中

LT6119IMS-1#PBF

製造中

LT6119IMS-1#TRPBF

製造中

LT6119IMS-2#PBF

製造中

LT6119IMS-2#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

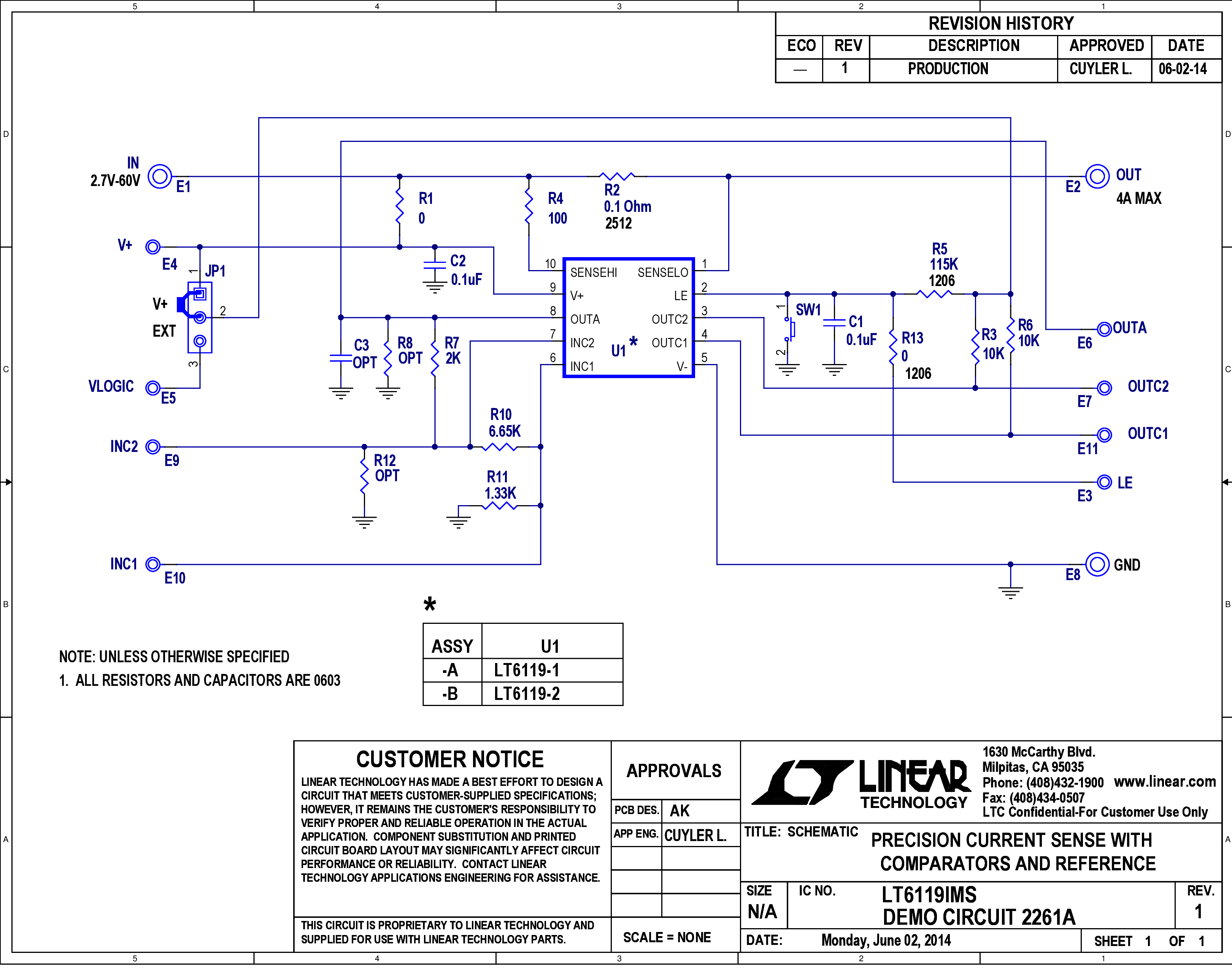

DC2261A-A

LT6119-1 | Current Sense Amplifier, Reference and Comparators with POR

zoom

DC2261A-A

LT6119-1 | Current Sense Amplifier, Reference and Comparators with POR

LT6119-1 | Current Sense Amplifier, Reference and Comparators with POR

製品の詳細

Demonstration circuit 2193A features the LT6119, a high side current sense amplifier with comparators and a 400mV reference.


The demo board circuit amplifies the voltage across an on-board current sense resistor, to provide a precision unipolar voltage output that is proportional to the sensed current. The board has two on-board comparators with latching outputs and an integrated 400mV reference that sets the threshold for the comparators. There are two versions of the board, A and B. The version determines the available comparator inputs. The DC2261A-A (LT6119-1) has an inverting and a noninverting comparator input available while the DC2261A-B (LT6119-2) has two inverting inputs available.

reference details image

DC2261A-B

LT6119-2 | Current Sense Amplifier, Reference and Comparators with POR

zoom

DC2261A-B

LT6119-2 | Current Sense Amplifier, Reference and Comparators with POR

LT6119-2 | Current Sense Amplifier, Reference and Comparators with POR

製品の詳細

Demonstration circuit 2193A features the LT6119, a high side current sense amplifier with comparators and a 400mV reference.


The demo board circuit amplifies the voltage across an on-board current sense resistor, to provide a precision unipolar voltage output that is proportional to the sensed current. The board has two on-board comparators with latching outputs and an integrated 400mV reference that sets the threshold for the comparators. There are two versions of the board, A and B. The version determines the available comparator inputs. The DC2261A-A (LT6119-1) has an inverting and a noninverting comparator input available while the DC2261A-B (LT6119-2) has two inverting inputs available.
