LT6107

SOT-23の高温度、ハイサイド電流センス・アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.67
特長
  • -55℃、25℃、150℃で完全にテスト済み
  • 2本の抵抗で利得を設定可能
  • 低いオフセット電圧:250μV(最大)
  • 出力電流:1mA(最大)
  • 電源電圧範囲:2.7V~36V、絶対最大定格は44V
  • 低い入力バイアス電流:40nA(最大)
  • PSRR:106dB(最小)
  • 低消費電流:65μA(標準、V+= 12V)
  • 高さの低い(1mm)ThinSOTパッケージ
製品概要
show more Icon

LT6107は、広い温度範囲で動作できる汎用性の高いハイサイド電流センス・アンプです。最大250μVのオフセットと最大40nAの入力バイアス電流という優れたデバイス特性により、柔軟な設計を実現します。各デバイスの利得は2本の抵抗で設定され、1%とより優れた精度が可能です。

LT6107は外付けセンス抵抗(シャント抵抗)の両端の電圧を介して電流をモニタします。内部回路によって入力電圧を出力電流に変換するので、高い同相電圧上の小さいセンス信号をグランド基準信号に変換することができます。DCオフセットが低いので、非常に小さいセンス電圧をモニタ可能です。このため、値の小さいシャント抵抗を使用できるので、シャントの電力損失を最小限に抑えます。

LT6107は入力電圧範囲が2.7V~44Vと広く、高精度で、動作温度範囲が広いので、車載、産業用、パワーマネージメントなどのアプリケーションに最適です。また、消費電流が非常に低いので、低消費電力のバッテリ駆動アプリケーションに適しています。広い温度範囲が不要なアプリケーション向けには、LT6106をご覧ください。


アプリケーション

  • 電流シャント測定
  • バッテリのモニタ
  • パワー・マネージメント
  • モータ制御
  • ランプのモニタ
  • 過電流およびフォールト検出

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.67

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT6107HS5#TRMPBF
  • HTML
  • HTML
LT6107HS5#TRPBF
  • HTML
  • HTML
LT6107MPS5#TRMPBF
  • HTML
  • HTML
LT6107MPS5#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1363A

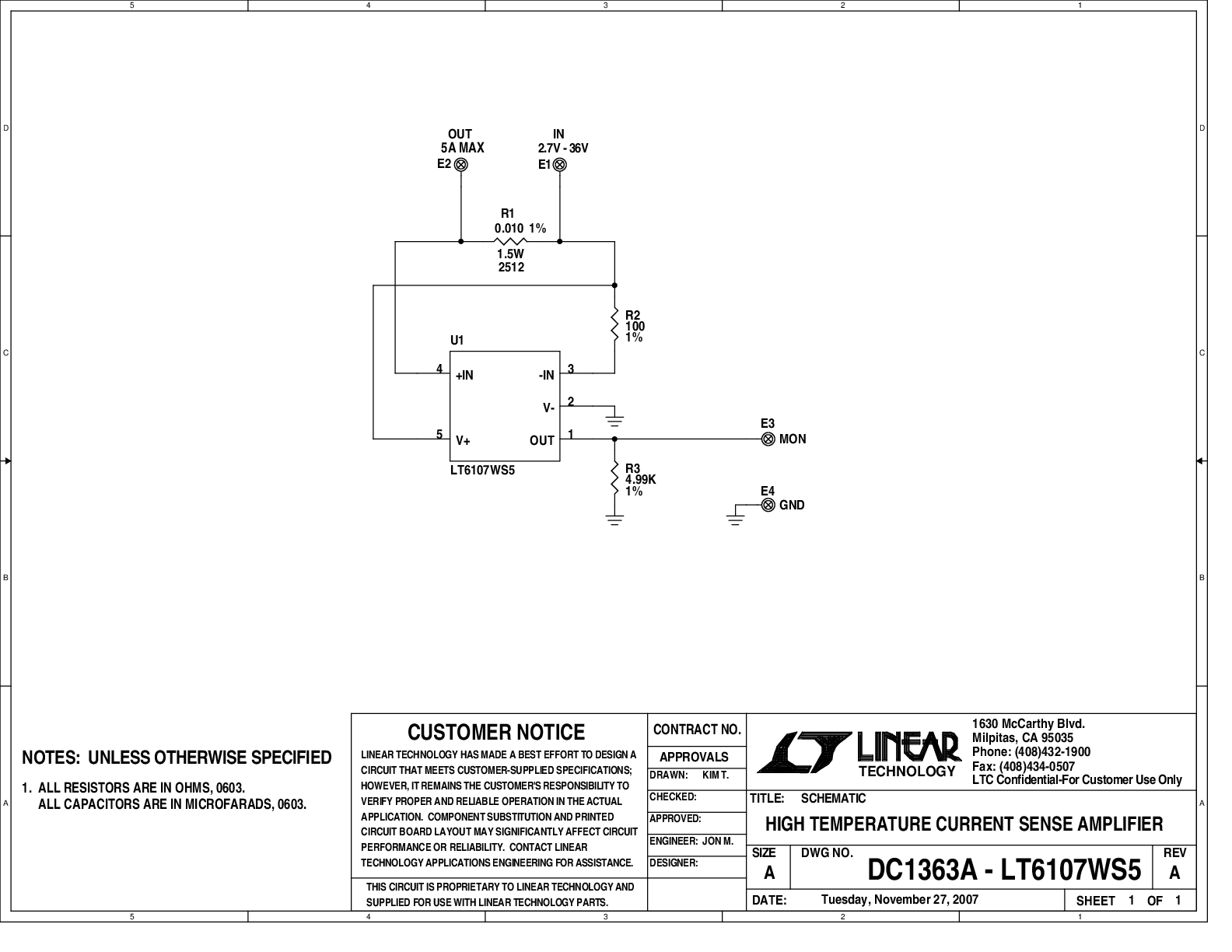

LT6107 | General Purpose High-Side Current-Sense Amplifier featuring the LT6107
