LT6023
新規設計に推奨デュアル、マイクロパワー、1V/μs高精度レール・トゥ・レール出力アンプ
製品の詳細
- 優れたスルーレートと電力の比
- スルーレート：1V/μs
- 最大電源電流：20μA/アンプ
- 最大オフセット電圧：30μV
- 最大オフセット電圧ドリフト：2.9μV/°C
- ダイナミック入力インピーダンスが高い
- シャットダウンからの復帰が迅速
- 最大入力バイアス電流：3nA
- 出力位相の反転なし
- 利得帯域幅積：40kHz
- 広い規定電源電圧範囲：3V～30V
- 動作温度範囲：–40℃～125℃
- レール・トゥ・レール出力
- DFNパッケージおよびMS8パッケージ

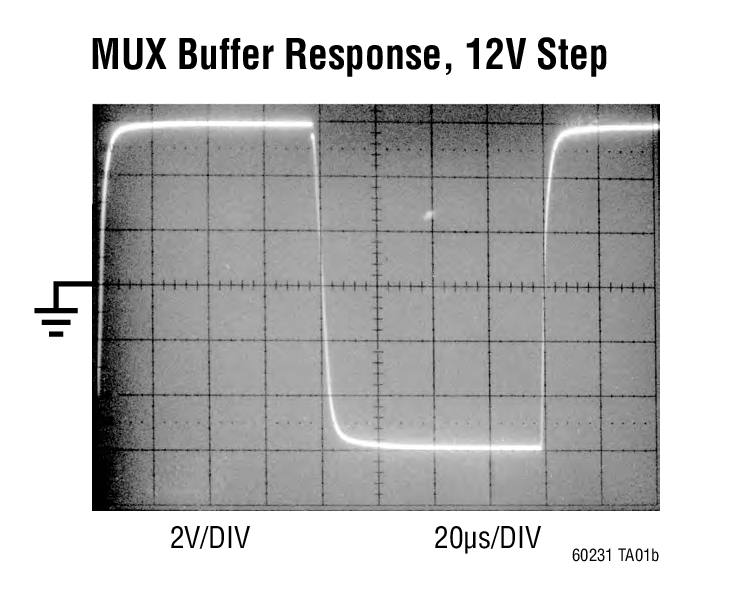

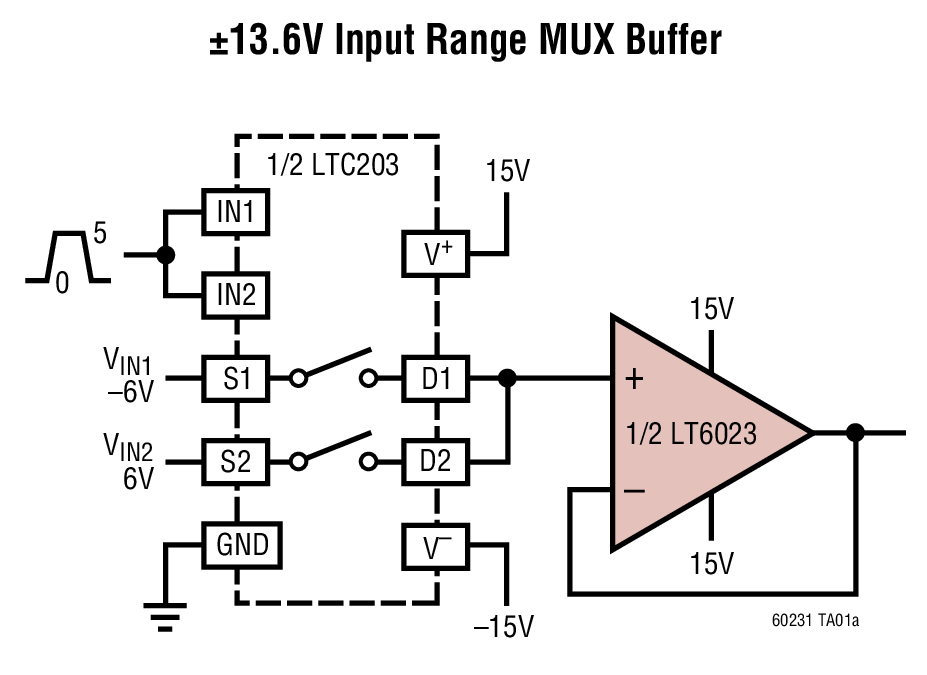

LT6023は、低消費電力でスルーレートの高い高精度オペアンプです。このアンプが備える独自開発の回路構成により、精度やセトリング時間を損なうことなく、静止状態での電力損失を低く抑えて優れたスルーレート特性を示します。さらに、独自の入力段回路により、最大5Vの入力電圧ステップ発生時に高い入力インピーダンスを維持できます。高精度仕様と高速セトリング特性を兼ね備えているので、このデバイスは多重化アプリケーションに最適です。
LT6023は静止電流が少なく、最小3Vの低電圧電源で動作できるので、携帯用システムに便利です。LT6023-1は、標準的な電源電流を800nAまで低減するシャットダウン・モードを備えています。

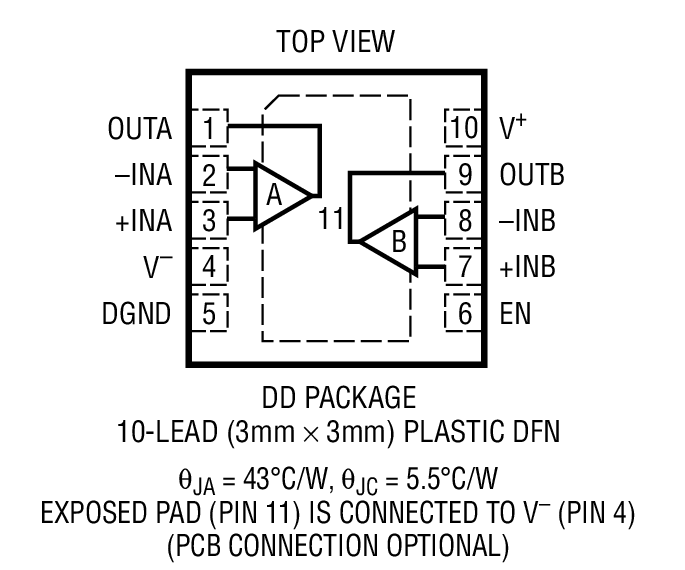

LT6023は、小型の8ピンDFNパッケージ、および8ピンMSOPパッケージで供給されます。LT6023-1は10ピンDFNパッケージで供給されます。
アプリケーション
- 高精度信号処理
- D/Aコンバータ・アンプ
- 多重化A/Dコンバータ・アプリケーション
- 低消費電力の携帯用システム
- 低消費電力のワイヤレス・センサ・ネットワーク
