製品概要

機能と利点

  • オフセット電圧:35μV(最大)
  • 入力バイアス電流:110pA(最大)
  • 消費電流:135μA
  • レール・トゥ・レール出力振幅
  • シャットダウン時の消費電流:12μA
  • 電圧利得:120dB(最小)、VS = ±15V

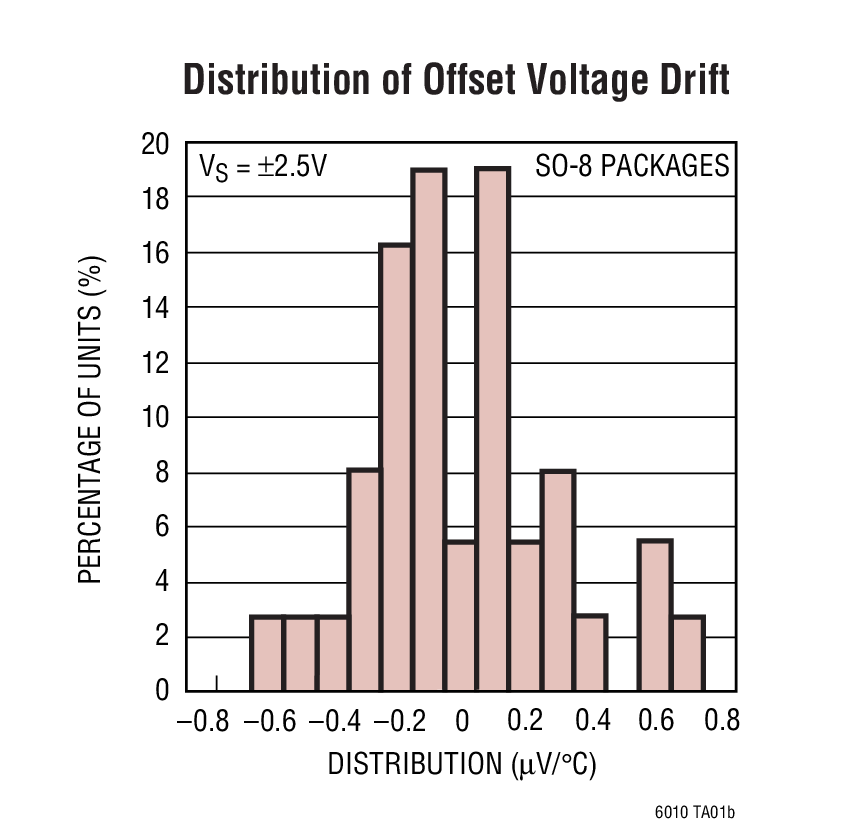

  • VOSドリフト:0.8μV/℃(最大)
  • 入力ノイズ電圧:14nV/√Hz
  • 2.7V~±18Vの電源電圧動作
  • 動作温度範囲:-40℃~85℃

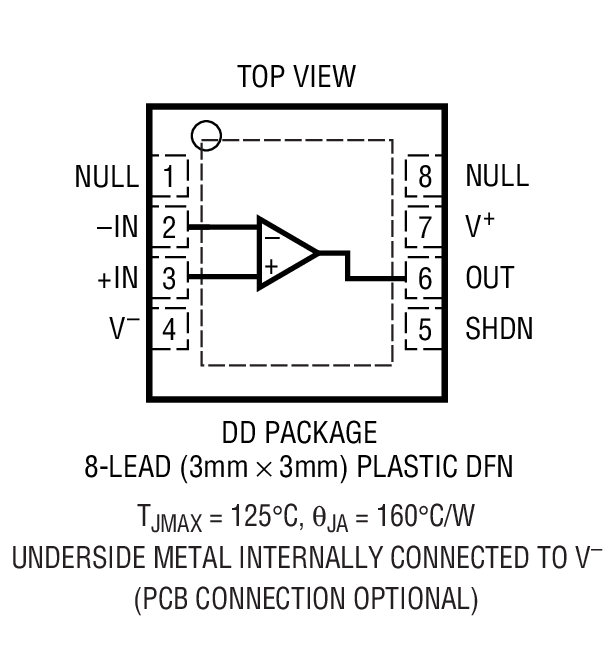

  • 省スペースの3mm×3mm DFNパッケージ

製品概要

LT6010は、低ノイズと高精度入力性能に低消費電力とレール・トゥ・レール出力振幅を組み合わせたオペアンプです。

入力オフセット電圧は35μV以下に調整されています。低ドリフトと優れた長期安定度により、温度と時間の全範囲で高精度が保証されます。さらに、最大110pAの入力バイアス電流と最小120dBの電圧利得により、この高精度をあらゆる動作条件で維持します。

LT6010は2.7V~36Vのあらゆる電源電圧で動作し、5V電源時の消費電流はわずか135μAです。省電力のシャットダウン・モードでは、消費電流が12μAに低減されます。出力電圧は両方の電源レールの40mV以内に振幅するので、低電圧の単一電源動作に適しています。

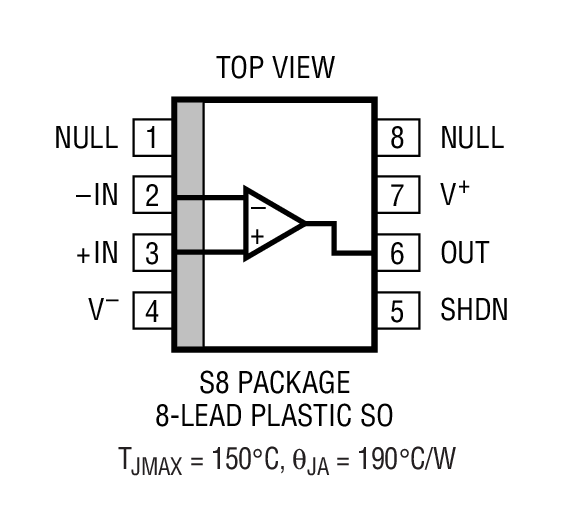

LT6010は5Vと±15Vの電源、-40℃~85℃の温度で完全に規格されています。SO-8パッケージと省スペースの3mm×3mm DFNパッケージで供給されます。また、このオペアンプにはデュアル・バージョン(LT6011)とクワッド・バージョン(LT6012)があります。


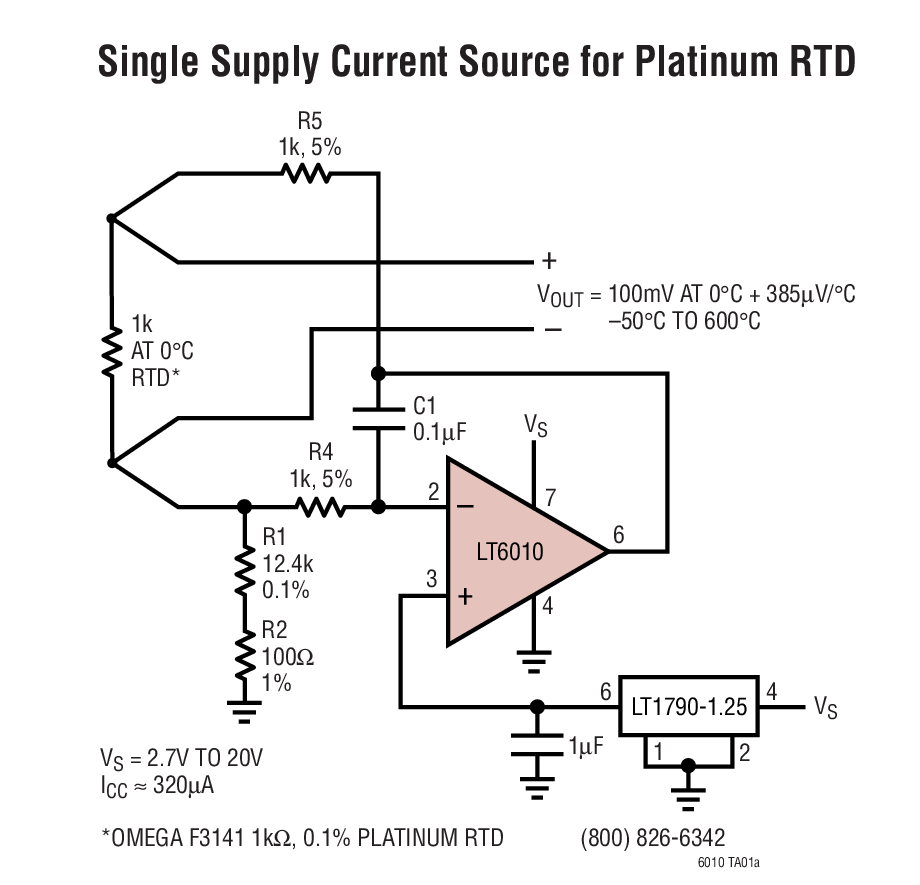

アプリケーション

  • 熱電対アンプ
  • 高精度フォトダイオード・アンプ
  • 計装アンプ
  • 高精度のバッテリ駆動システム
