LT5558: 600MHz～1100MHz高直線性ダイレクト直交変調器 データシート (Rev. )4/13/2007PDF1M
類似製品
製品概要
機能と利点
- ベースバンドからRFへのダイレクト・アップコンバージョン
- 高いOIP3：850MHzで+22.4dBm
- 20MHzオフセットでの低い出力ノイズ・フロア：
- RFなし： –158dBm/Hz
- POUT = 4dBm: –152.7dBm/Hz
- 低いキャリア・リーク：900MHzで–43.7dBm
- 高いイメージ除去比：900MHzで –49dBc
- 3チャネルCDMA2000 ACPR：900MHzで-70.4dBc
- LOバッファとLO直交位相ジェネレータを内蔵
- 50ΩAC結合シングルエンドLOおよびRF出力
- 同相電圧2.1Vでのベースバンド･インターフェイス
- 16ピン4mm×4mm QFNパッケージ
製品概要
LT5558は、ワイヤレス・インフラストラクチャなどの高性能ワイヤレス・アプリケーション向けに設計された直接I/Q変調器です。このデバイスにより、差動ベースバンドIおよびQ信号を使用してRF信号を直接変調することができます。このデバイスはGSM、EDGE、CDMA、CDMA2000などのシステムをサポートしています。
LT5558は90°位相シフトされた信号をIおよびQ入力に印加することにより、イメージ除去アップコンバーティング・ミキサとしても構成可能です。高インピーダンスI/Qベースバンド入力は、電圧－電流コンバータで構成され、これらのコンバータが二重平衡ミキサをドライブします。ミキサの出力は合計されて内蔵のRFトランスに印加され、トランスは差動ミキサ信号を50Ωシングルエンド出力に変換します。平衡型IおよびQ ベースバンド入力ポートは、約2.1 Vの同相電圧レベルでソースからDC結合されるように設計されています。LOパスは、シングルエンド入力を備えたLOバッファと、ミキサに対するLOドライブを生成する高精度直交ジェネレータで構成されています。電源電圧範囲は4.5V～5.25Vです。
アプリケーション
- RFID送信機
- セルラー帯域向けインフラストラクチャ送信
- セルラー帯域向けイメージ除去アップコンバータ
- 600MHz～1100MHzローカル発振信号向け低ノイズ可変位相シフタ
- 帯域送信機
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
評価キット (1)
参考資料
-
R409 Reliability Data3/23/2018PDF23 K
-
AN102 - Measuring Phase and Delay Errors Accurately in I/Q Modulators10/15/2007PDF181K
-
AN109 - Interfacing RF I/Q Modulators with Popular D/A Converters10/15/2007PDF147K
-
AN99 - LT5528 WCDMA ACPR, AltCPR and Noise Measurements8/20/2007PDF78K
-

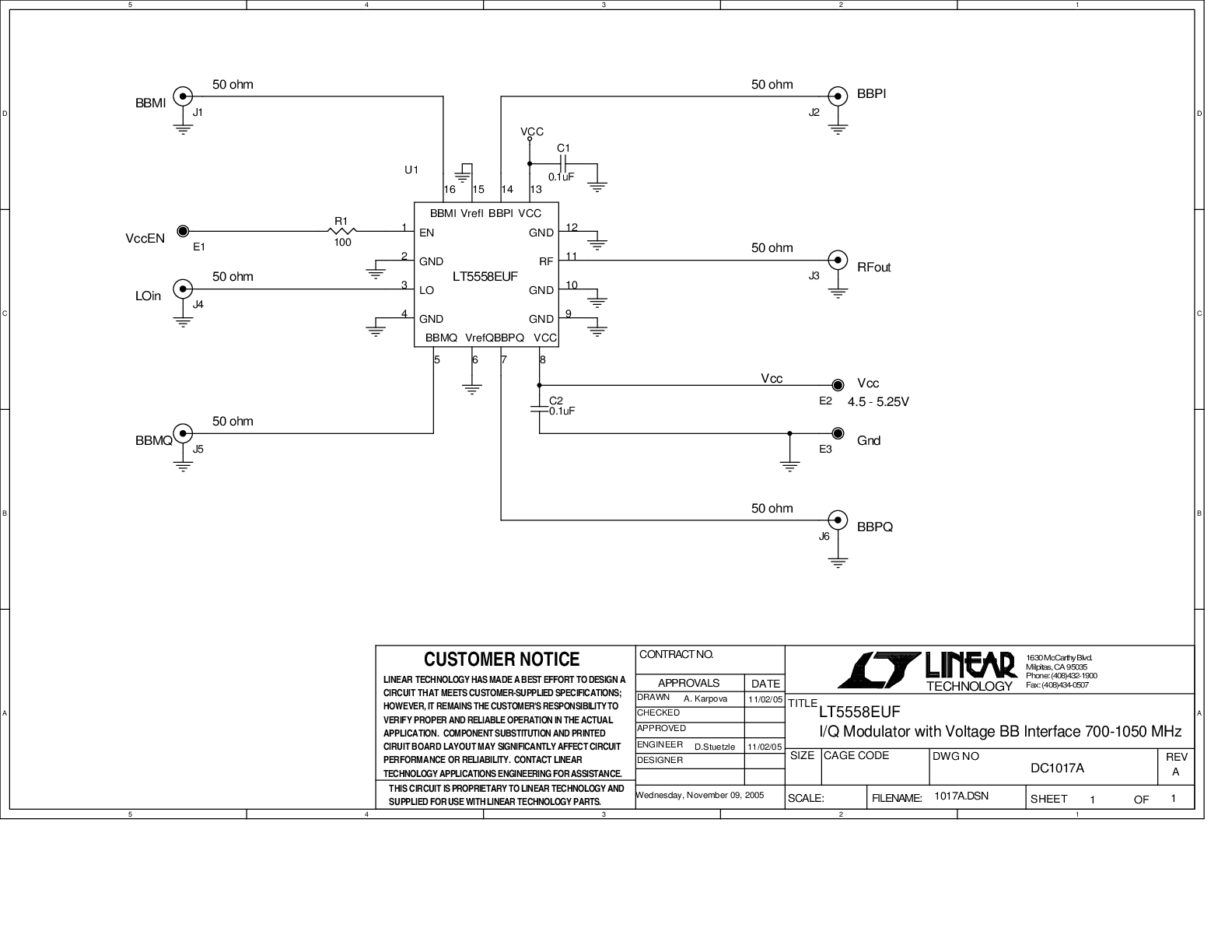

DC1017A - Demo Manual9/24/2009PDF376K
ツールおよびシミュレーション
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT5558EUF#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT5558EUF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R409 Reliability Data |
