製品概要
機能と利点
- 1.5GHz～2.4GHzへのダイレクトコンバージョン
- 高いOIP3：2GHzで21.8dBm
- 5MHzオフセットでの低い出力ノイズ・フロア：
- RFなし：-159.3dBm/Hz
- POUT = 4dBm：-151.8dBm/Hz
- 4チャネルW-CDMA ACPR：2.14GHzで-66dBc
- LOバッファとLO直交位相ジェネレータを内蔵
- 50ΩAC結合シングルエンドLOおよびRFポート
- ベースバンド入力への50ΩDCインターフェイス
- 低いキャリア・リーク：2GHzで-42dBm
- 高いイメージ除去比：2GHzで45dB
- 16ピンQFN 4mm×4mmパッケージ
製品概要
LT5528は、ワイヤレス・インフラストラクチャなどの高性能ワイヤレス・アプリケーション向けに設計された直接I/Q変調器です。このデバイスにより、差動ベースバンドIおよびQ信号を使用してRF信号を直接変調することができます。このデバイスはPHS、GSM、EDGE、TD-SCDMA、CDMA、CDMA2000、W-CDMAなどのシステムをサポートしています。このデバイスは、90°位相シフトされた信号をIおよびQ入力に印加することにより、イメージ除去アップコンバーティング・ミキサとしても構成可能です。I/Qベースバンド入力は、二重平衡ミキサを交替でドライブする電圧－電流コンバータで構成されています。これらのミキサの出力は合計されて内蔵のRFトランスに印加され、トランスは差動ミキサ信号を50Ωシングルエンド出力に変換します。4つの平衡型IおよびQベースバンド入力ポートは、約0.5Vの同相電圧レベルでソースからDC結合されるように設計されています。LOパスは、シングルエンド入力を備えたLOバッファと、ミキサに対するLOドライブを生成する高精度直交ジェネレータで構成されています。電源電圧範囲は4.5V～5.25Vです。
アプリケーション
- DCS、PCSおよびUMTS帯域向けインフラストラクチャ送信
- PCSおよびUMTS帯域向けイメージ除去アップコンバータ
- 1.5GHz～2.4GHzローカル発振信号向け低ノイズ可変位相シフタ
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
評価キット (1)
参考資料
-
R409 Reliability Data3/23/2018
-

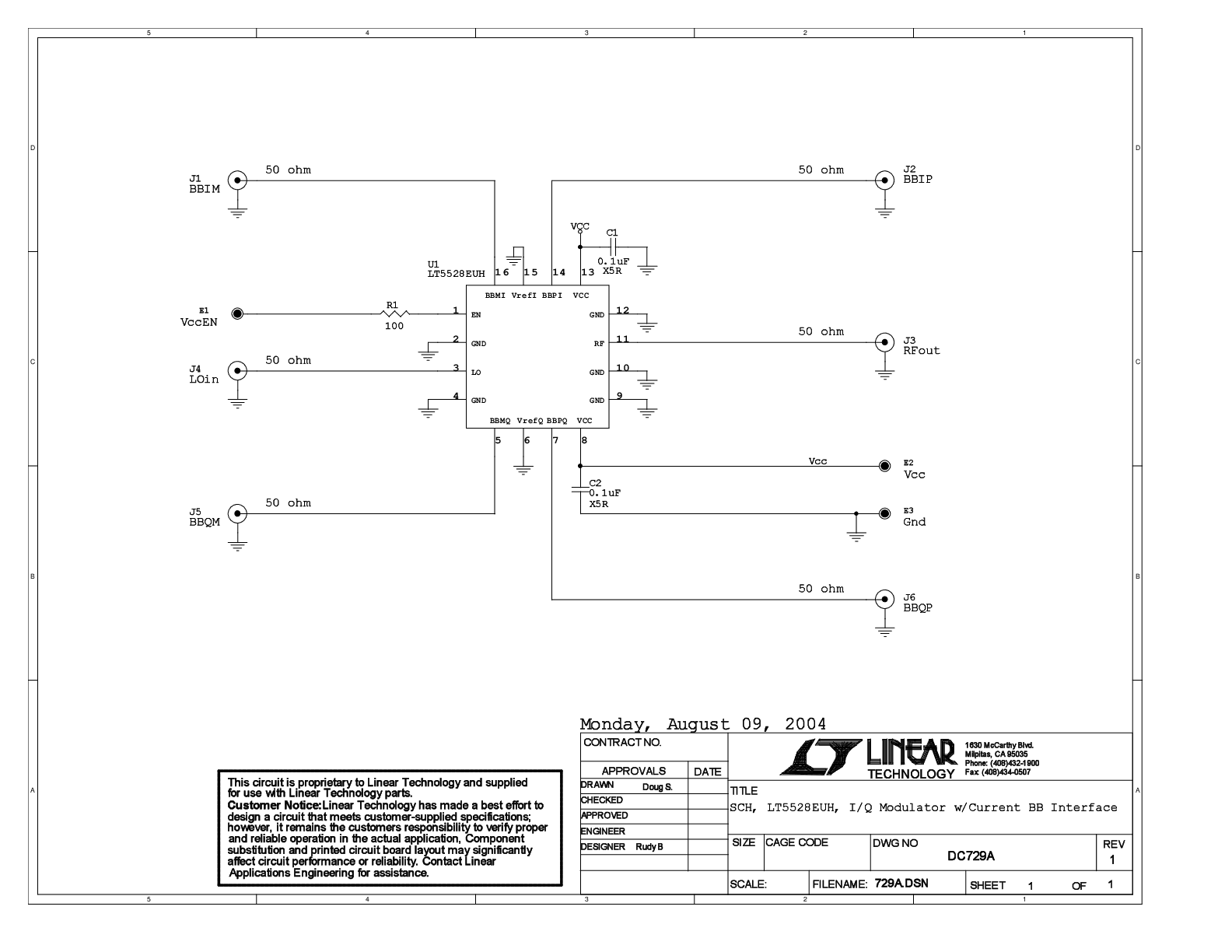

DC729A - Demo Manual9/24/2009
-
DN375 - LT5528 WCDMAのACPRとAltCPRの測定4/20/2006
ツールおよびシミュレーション
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
おすすめ製品
LT5528 コンパニオン製品
推奨 Suggested Oscillator
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT5528EUF#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT5528EUF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R409 Reliability Data |
